8.6 Tanımlama
8.6.1 Etiket, PS.S
1 2
4
6
8 10 12 13

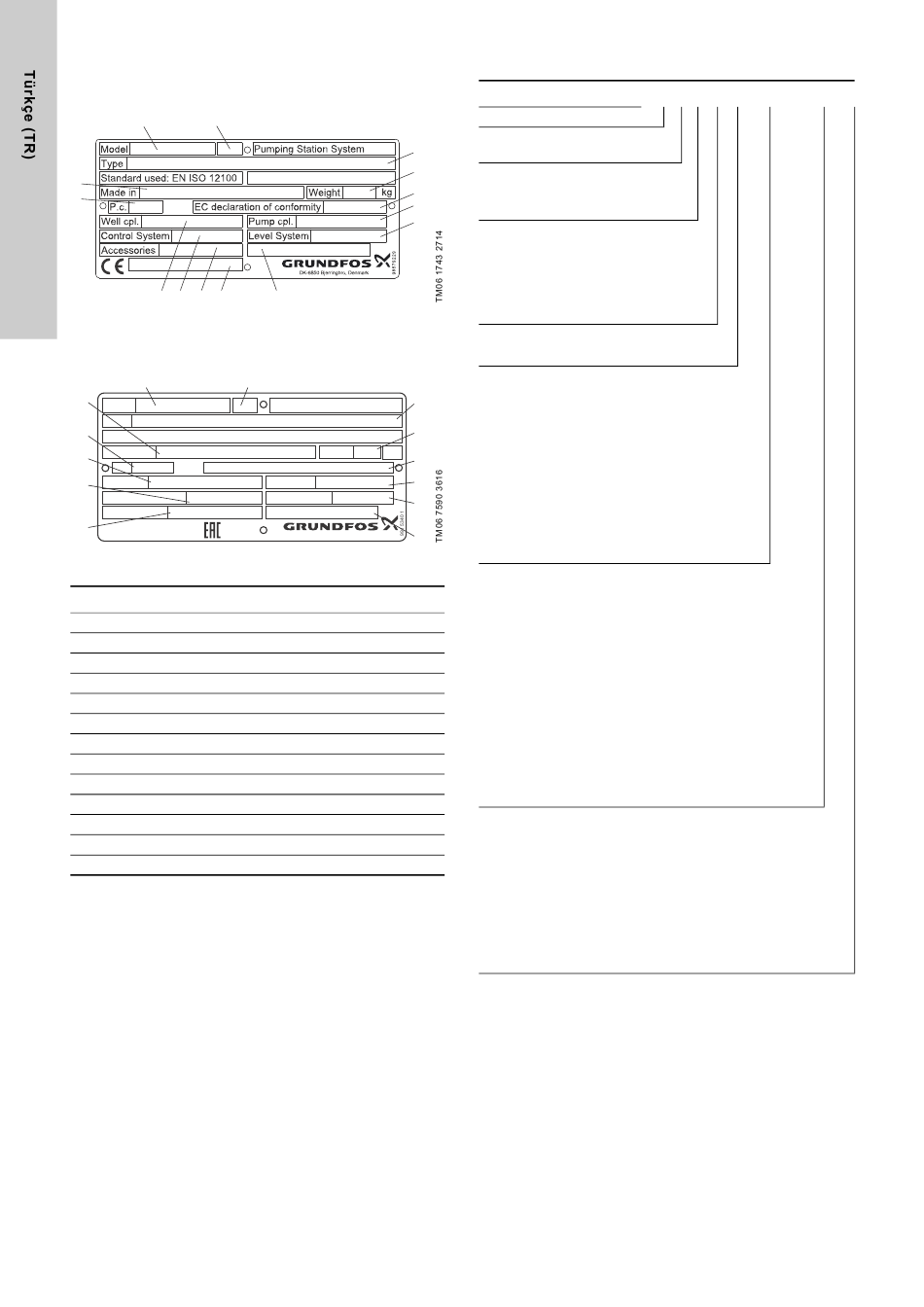

Şekil 22 Etiket, PS.S
8.6.2 Etiket, PS.M
1
4
Model
Type PS.M.R.17.25.SEG.LCD.10.FS2
6
Made in
8
P.c.
10
Well cpl.
Control System
Accessories
12
Şekil 23 Etiket, PS.M
Konum Açıklama
1 Ürün numarası
2 Üretim alanı
3 Tip tanımlaması
4 Üretildiği ülke
5 Ağırlık
6 Üretim kodu ve üretim tarihi (YYHH)
7 Kurulum ve kullanım talimatları, yayın numarası
8 Ürün numarası, pit
9 Ürün numarası, pompa
10 Ürün numarası, pompa kontrolörü
11 Ürün numarası, seviye kontrolörü
12 Ürün numaraları, aksesuarlar
13 Doldurulmadı
226
3
5
7
9
11
13
2
3
Pumping Station Modular
5
Weight
7
Pump cpl. 9
Level System
11
DK-8850 Bjerringbro, Denmark
13
8.6.3 Tip anahtarı, PS.S
Örnek PS. S. R. 17. 25. SEG. LCD110. FS2
Grundfos pompa istasyonu
S: CE işaretli sistem
M: Modüler sistem
Pit malzemesi
R: Döner kalıplı PE
G: Cam elyaf takviyeli plastik
Pit haznesi çapı [mm] x 100
05: 500 mm
08: 800 mm
10: 1000 mm
12: 1200 mm
17: 1700 mm
Pit derinliği [mm] x 100
25: 2500 mm
Pompa tipi
CC: Unilift CC
KP: Unilift KP
AP12: Unilift AP12.50
AP35: Unilift AP35, Unilift AP12.40
AP50: Unilift AP50
APB: Unilift AP35B, Unilift AP50B
SEG: SEG
DP/EF: DP (0,6 - 1,5 kW), EF
DP/SL: DP (2,6 kW), SL1.50.65 ve SLV.65.65
DPK: DPK, DPK.V
SE/SL: SE/SL
Pompa kontrolörü
X: Grundfos kontrolörü yok
CU100: Kontrol ünitesi
LC107: Seviye kontrolörü
LC108: Seviye kontrolörü
LC110: Seviye kontrolörü
LC115: Seviye kontrolörü
LCD107: Seviye kontrolörü - iki pompa
LCD108: Seviye kontrolörü - iki pompa
LCD110: Seviye kontrolörü - iki pompa
LCD115: Seviye kontrolörü - iki pompa
DC318: Dedicated Controls
DC319: Dedicated Controls
DCD318: Dedicated Controls - iki pompa
DCD319: Dedicated Controls - iki pompa
Seviye kontrolörü
AB2: İki hava çanı
AB3: Üç hava çanı
FS2: İki şamandıralı kontak
FS3: Üç şamandıralı kontak
FS4: Dört şamandıralı kontak
EL3: Üç elektrot
EL4: Dört elektrot
EL5: Beş elektrot
PT: Basınç transdüseri
