4.2.2 Prevenção do levantamento
• O design do poço assegura que este está protegido contra o
levantamento, caso seja instalado corretamente (excluindo D
800 x 1000 e D 1200 x 1500). Os requisitos para evitar o
levantamento dependem das condições geotécnicas. Deverão
ser determinados pelo engenheiro ou empreiteiro e não são
da responsabilidade da Grundfos.
Os requisitos indicados abaixo são os requisitos
mínimos. Cumpra as regulamentações locais.
A segurança contra o levantamento é determinada pelo Eurocó-
digo EN 1997-1, incluindo o anexo nacional DS/EN 1997-1 DK
NA:2015.
As condições de águas subterrâneas mais desfavoráveis para o
poço ocorrem quando o lençol freático está localizado ao nível do
terreno. Esta situação gera a pressão hidrostática mais elevada
da água no fundo do poço, causando a maior redução na altura
do solo para o volume de solo de estabilização.
O volume de areia depositado na berma do poço é uma força
estabilizadora. O volume de areia é determinado como um cone
de núcleo oco, conforme ilustrado na fig. 7.
A inclinação do cone está ilustrada em 1:n. A inclinação n pode
ser determinada com base no ângulo de fricção para o design em
questão. O ângulo de fricção característico para areia com uma
3
unidade de peso de 19 kN/m , compactada a uma densidade
Proctor standard de 97 %, são, aproximadamente, 37 graus. O
ângulo de fricção originalmente concebido é de 32 graus, o que
corresponde a uma inclinação de n = 1,6.

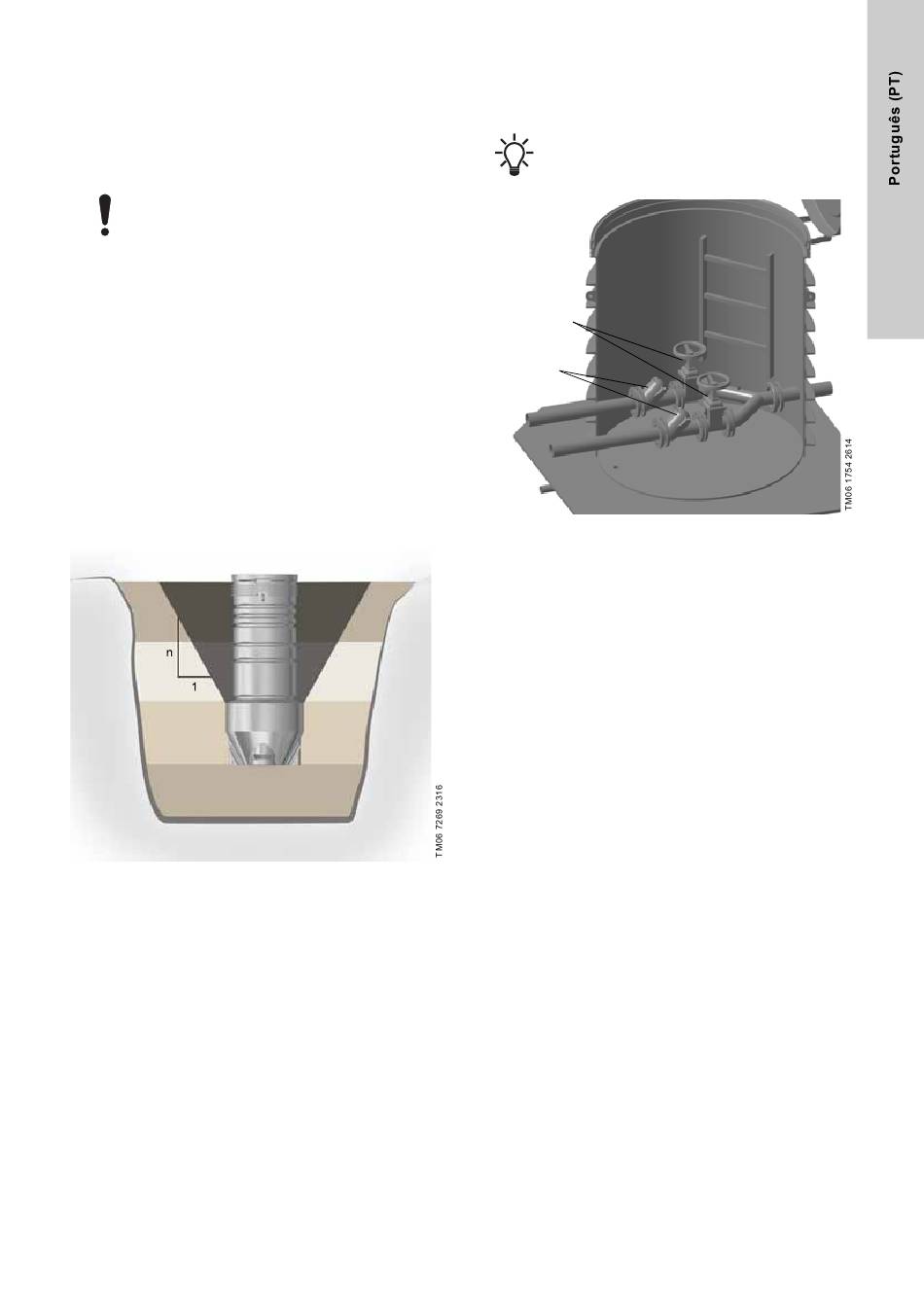

Fig. 7 Volume de areia de estabilização
4.3 Instalação da câmara de válvulas
Ao instalar a câmara de válvulas, siga as mesmas instruções da
instalação do poço. Consulte a secção
A câmara de válvulas deverá ser instalada apenas
para poços PS.R.17.
Válvulas de
seccionamento
Válvulas de
retenção
Fig. 8 Câmara de válvulas
4. Instalação do produto.
