6. Pintakytkinten asennus

Jos kaivossa on
AutoADAPT
pinnankorkeuden säädintä ei tarvita.
Katso lisätietoja pinnankorkeuden ohjausjärjestelmän asennus- ja
käyttöohjeista.
Pintakytkimiä asennettaessa on huomioitava seuraavat seikat:
• Pysäytystason pintakytkin on sijoitettava siten, että pumppu
pysähtyy ennen kuin ilmaa pääsee imeytymään pumppuun.
Näin estetään ilman pääsy tuloaukkoon ja tärinä.
• Jos kokoonpanossa on yksi pumppu, käynnistyspintakytkin on
asennettava siten, että pumppu käynnistyy halutussa pinnan-
korkeudessa. Pumpun on kuitenkin aina käynnistyttävä ennen
kuin veden pinta saavuttaa säiliön alimman tuloputken tason.
• Jos kokoonpanossa on kaksi pumppua, käynnistyspintakytki-
met on asennettava siten, että pumppu 2 käynnistyy ennen
kuin veden pinta saavuttaa kaivon alimman tuloputken alareu-
nan tason, ja pumppu 1 käynnistyy tätä aikaisemmin.
• Ylärajahälytin on aina asennettava noin 100 mm korkeam-
malle kuin käynnistyskytkin. Asenna hälytin siten, että hälytys
annetaan ennen kuin veden pinta saavuttaa kaivon tuloputken
tason.
Katso muut asetukset käytettävän pintakytkimen asennus- ja
käyttöohjeista.
6.1 Käynnistys- ja pysäytystasot
Pumppukaivon tehollisen tilavuuden on oltava niin suuri, että suu-
rin sallittu käynnistysten määrä tunnissa ei ylity. Lisätietoja on
pumpun asennus- ja käyttöohjeessa.
6.2 Pumppusäätimen asennus
Lisätietoja on pumppusäätimen asennus- ja käyttöohjeessa.
-ohjattu pumppu, ulkoista

6.3 Pintavipat

Jos pintavippoja käytetään, ne on asennettava putkeen, joka voi-
daan nostaa ulos kaivosta. Näin pintavippoja on helppo säätää.
Huomaa, että alimman pintavipan (pysäytysvippa) on
pysäytettävä pumppu ennen kuin kaivon nesteen
pinta laskee pumpun minimitason alapuolelle. Lisä-
tietoja on pumpun asennus- ja käyttöohjeessa.
A
B

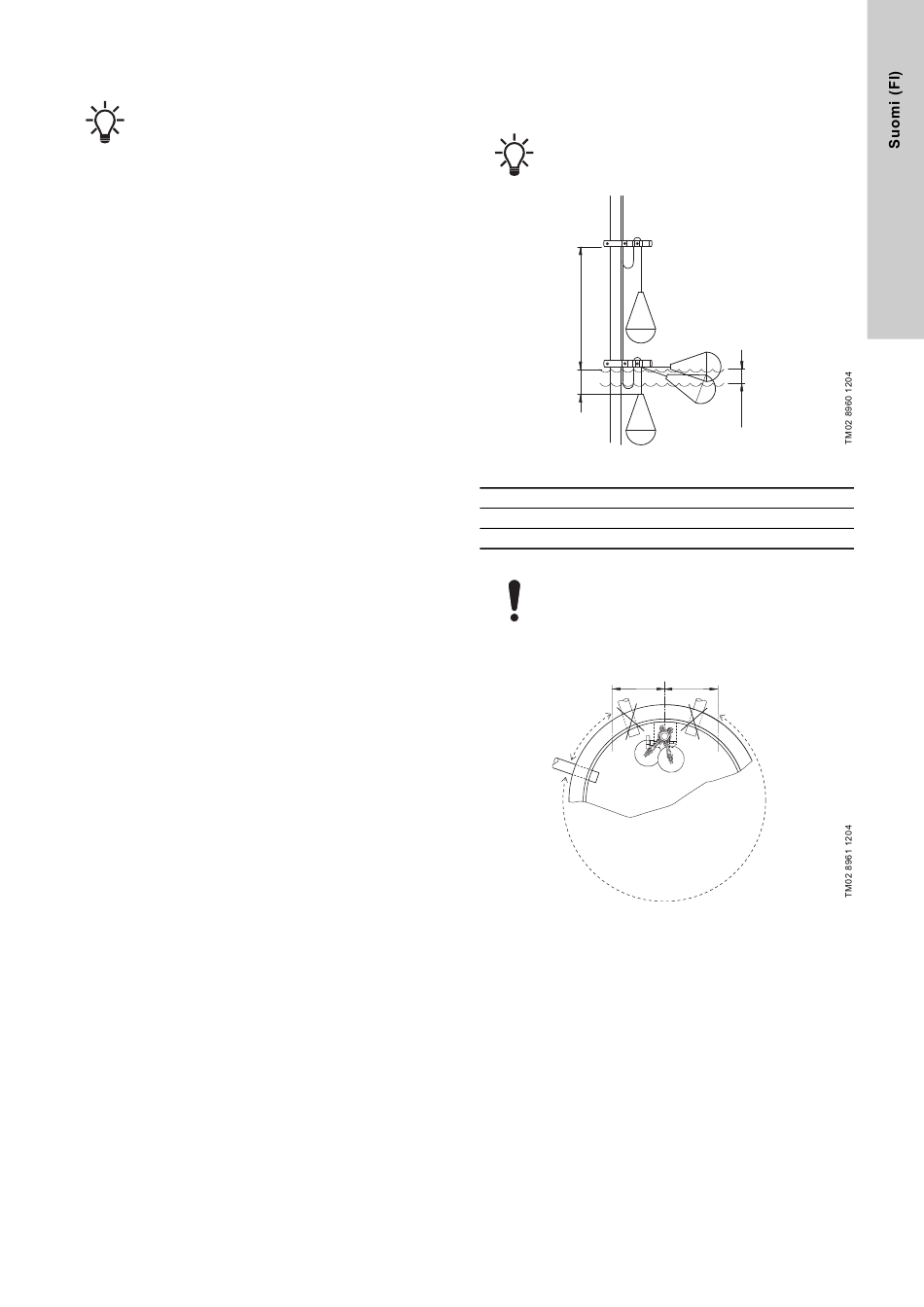

Kuva 16 Pintavippojen säätö
A Vähintään 300 mm
B 50-100 mm
C Käyttöalue 110 mm
Etäisyys B ei saa olla liian suuri, sillä muuten pinta-
vippa saattaa juuttua kokoonpanon muihin osiin.
Kaivon tuloputkea ei saa sijoittaa kuvassa
koska se voi häiritä pintavippojen toimintaa.
200
Kuva 17 Tuloputken sijainti
C
17 näkyvälle alueelle,
200
