6. Instalace hladinových spínačů
Pokud je nádrž vybavena čerpadlem regulovaným
pomocí zařízení Auto
regulátor hladiny.
Viz montážní a provozní návod k řídícímu systému hladiny.
Při instalaci hladinových spínačů dodržujte následující body:
• K zamezení vnikání vzduchu do čerpadla a vzniku jeho vibrací
umístěte plovákový spínač vypínací hladiny tak, aby se
čerpadlo vypínalo dříve, než se do něj sacím hrdlem dostane
vzduch.
• V případě provozního režimu s jedním čerpadlem umístěte
spínač zapínací hladiny tak, aby se čerpadlo zapínalo při
dosažení požadované hladiny. Čerpadlo se však musí zapnout
vždy ještě před tím, než hladina kapaliny dosáhne úrovně
dolní hrany spodního vtokového potrubí.
• V případě provozního režimu se dvěma čerpadly umístěte
spínače zapínací hladiny tak, aby se čerpadlo číslo dvě
zapínalo ještě před tím, než hladina kapaliny dosáhne úrovně
dolní hrany spodního vtokového potrubí jímky, a aby se
čerpadlo číslo jedna zapínalo dříve s odpovídajícím časovým
předstihem.
• Hladinový spínač pro aktivaci alarmové signalizace vysoké
hladiny kapaliny musí být umístěn vždy cca 100 mm nad
plovákovým spínačem zapínací hladiny. Alarmová signalizace
vysoké hladiny kapaliny se však musí spustit vždy ještě před
tím, než hladina kapaliny dosáhne úrovně vtokového potrubí.
Další nastavení naleznete v montážním a provozním návodu pro
vybraný hladinový spínač.
6.1 Zapínací a vypínací hladiny
Užitný objem nádrže musí být natolik velký, aby počet zapnutí
čerpadla nepřekročil maximální dovolenou hodnotu. Viz montážní
a provozní návod pro čerpadlo.
6.2 Instalace řídicí jednotky čerpadla
Viz montážní a provozní návod pro regulátor čerpadla.
, není potřebný externí
ADAPT
6.3 Plovákové spínače
Pokud byly k ovládání čerpadla zvoleny plovákové spínače, je
možno je umístit na trubce, již lze v případě potřeby z nádrže
vytáhnout. Tím je dána možnost snadného seřizování
plovákových spínačů.
Mějte na paměti, že spodní plovákový spínač
(vypínací) musí vypínat čerpadlo dříve, než hladina
kapaliny v nádrže klesne pod úroveň minimální
hladiny čerpadla. Viz montážní a provozní návod pro
čerpadlo.
A
B

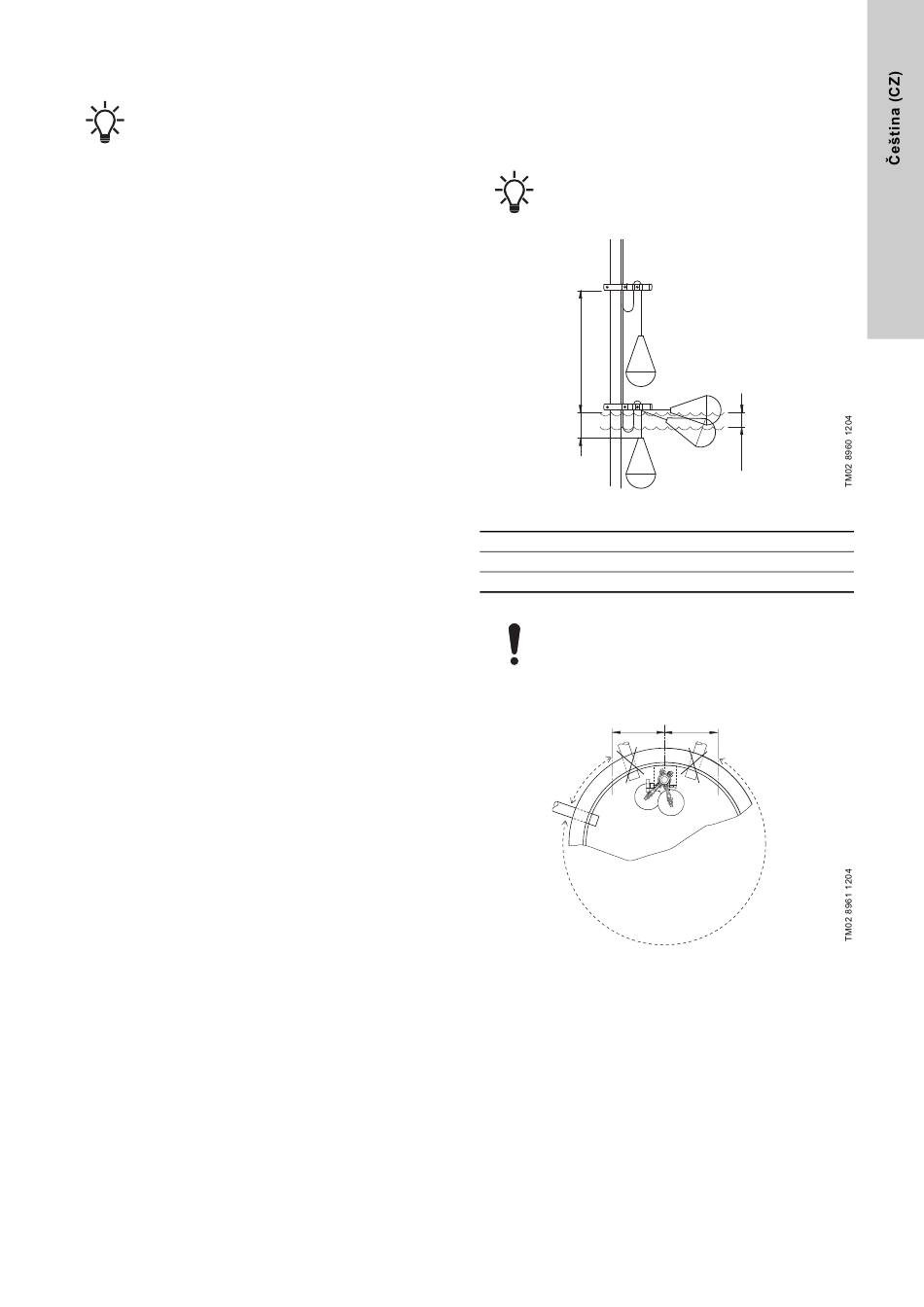

Obr. 16 Nastavení plovákových spínačů
A Minimálně 300 mm
B 50 až 100 mm
C Provozní rozsah 110 mm
Vzdálenost B nesmí být příliš velká, neboť jinak by
plovákový spínač mohl uváznout v jiných součástech
instalace.
Vtokové potrubí nádrže se nesmí nacházet v oblasti znázorněné
na obr. 17, protože by narušovalo funkci plovákových spínačů.
200
Obr. 17 Umístění vtokového potrubí
C
200
