6.4 Электроды
Если для контроля уровня используются электроды, обратите
внимание, что их стержни поставляются со стандартной
длиной, равной 1 м. Поэтому при монтаже длину электродов
необходимо откорректировать, чтобы они срабатывали при
достижении определённых уровней.
По возможности отогните электроды друг от друга, чтобы
между стержнями не застряла бумага или иные подобные
объекты, которые могут нарушить сигнал.
После укорочения до необходимой длины нижние концы
электродов следует зачистить на 10-15 мм.
Электроды поставляются с кабелем длиной 10 м.

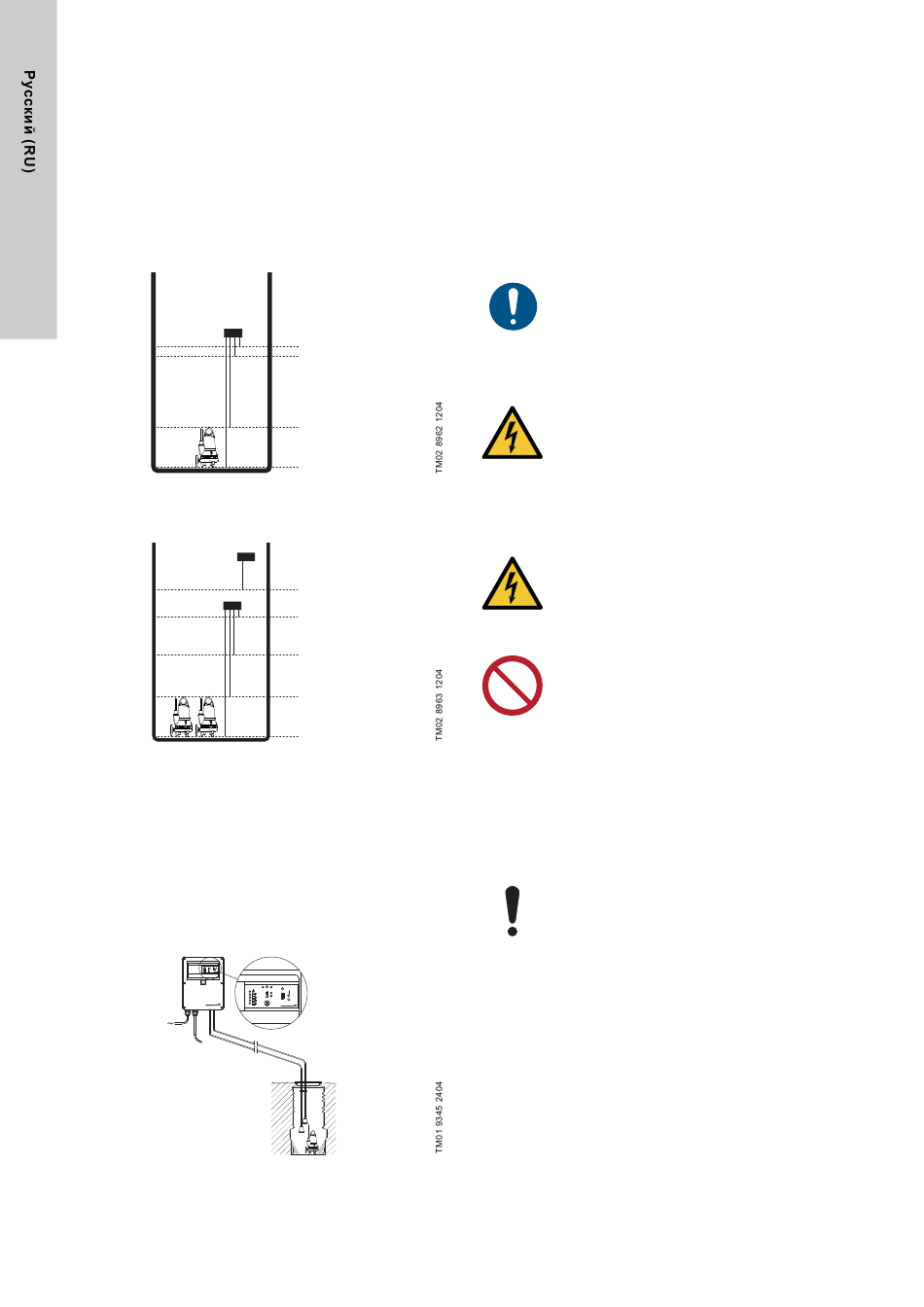

Рис. 18 Электроды в канализационном резервуаре,
оборудованном одним насосом
Рис. 19 Электроды в канализационном резервуаре,
оборудованном двумя насосами
6.5 Датчики уровня типа воздушного колокола
Эти датчики контроля уровня представляют собой
генераторы импульсных сигналов, подаваемых в реле
давления контроллера насоса, которые работают на
принципе изменения давления воздуха. Давление воздуха
меняется при изменении уровня перекачиваемой жидкости в
датчике уровня в виде воздушного колокола. Датчики
контроля уровня подключены к реле давления контроллера с
помощью напорных шлангов.
CU 211
Рис. 20 Датчики контроля уровня в канализационном
резервуаре, оборудованном одним насосом
178
Авария: 32
Пуск: 22
Уровень останова
зависит от типа
насоса
Общий: 11
Авария: 42
Пуск : 32
2
Пуск : 22
1
Уровень останова
зависит от типа
насоса
Общий: 11
CU 211
6.6 Датчик давления
Если используется датчик давления, установите защитную
трубу для предотвращения загрязнения и отложений.
6.7 Другие типы оборудования для контроля
уровня
См. руководство по монтажу и эксплуатации
соответствующего оборудования.
7. Электрические подключения
См. руководство по монтажу и эксплуатации насоса и
системы управления насосами.
Подключение электрооборудования должно
выполняться уполномоченным специалистом в
соответствии с местными нормами и правилами.
ПРЕДУПРЕЖДЕНИЕ
Поражение электрическим током
Смерть или серьёзная травма
- Насос или контроллер насоса должны быть
подключены к внешнему устройству аварийного
останова.
Если используется главный выключатель в
качестве устройства аварийного останова, он
должен отвечать требованиям ГОСТ Р МЭК
60204-1, п. 10.8.4.
ОПАСНО
Поражение электрическим током
Смерть или серьёзная травма
- Перед началом любых работ с изделием
убедитесь в том, что электропитание отключено
и не может произойти его случайное
включение.
Запрещено монтировать блоки управления
Grundfos и свободный конец кабеля питания
внутри насосной станции.
7.1 Монтаж кабелей
Ввод в резервуар и прокладывание кабелей для поплавковых
реле и насоса(-ов) может выполняться различными
способами. Часто кабели прокладываются в
канализационный резервуар через кабельный ввод в боковой
стенке резервуара. Если канализационный резервуар
оборудован вентиляционным трубопроводом, то он может
быть использован в качестве кабельного ввода.
При монтаже или демонтаже насоса следите за
тем, чтобы не пережать или не повредить кабели.
После монтажа насоса и кабелей необходимо
подвесить кабели таким образом, чтобы на них не
оказывалось никакой нагрузки.
