6. Installation av nivåvipporna
Om brunnen är försedd med en pumpstyrenhet med
Auto , krävs ingen extern nivåstyrenhet.
ADAPT
Se monterings- och driftsinstruktionen för nivåstyrsystemet.
När nivåvipporna installeras ska följande punkter beaktas:
• För att förhindra luftinsugning och vibrationer ska stoppnivå-
vippan monteras så att pumpen stoppas innan pumpen suger
luft.
• För drift med en pump ska startnivåvippan placeras så att
pumpen startas vid den önskade nivån, dock så att pumpen
alltid startas innan vätskenivån stigit till det lägst belägna
inloppsröret.
• Vid drift med två pumpar ska startnivåvipporna monteras så att
pump två startas innan vätskenivån stigit till det lägst belägna
inloppsröret samt att pump ett startas motsvarande grad tidi-
gare.
• Brytaren för högnivålarm ska alltid installeras cirka 100 mm
över startnivåvippan, larmet måste dock alltid avges innan
vätskenivån når upp till inloppsröret.
Se monterings- och driftsinstruktionen för den valda nivåvippan
för ytterligare inställningar.
6.1 Start- och stoppnivåer
Brunnens effektiva volym måste vara så stor att pumpen inte
behöver starta oftare än tillåtet. Se monterings- och driftsinstruk-
tionen för pumpen.

6.2 Installera pumpstyrenheten

Se monterings- och driftsinstruktionen för pumpstyrenheten.
6.3 Nivåvippor
Om nivåvippor har valts, ska de monteras på ett rör som kan lyf-
tas ut ur brunnen. Därmed kan nivåvipporna enkelt justeras.
Observera att den nedre nivåvippan (stopp) ska
stoppa pumpen innan nivån i brunnen sjunker under
min.nivån för pumpen. Se monterings- och driftsin-
struktionen för pumpen.
A
B

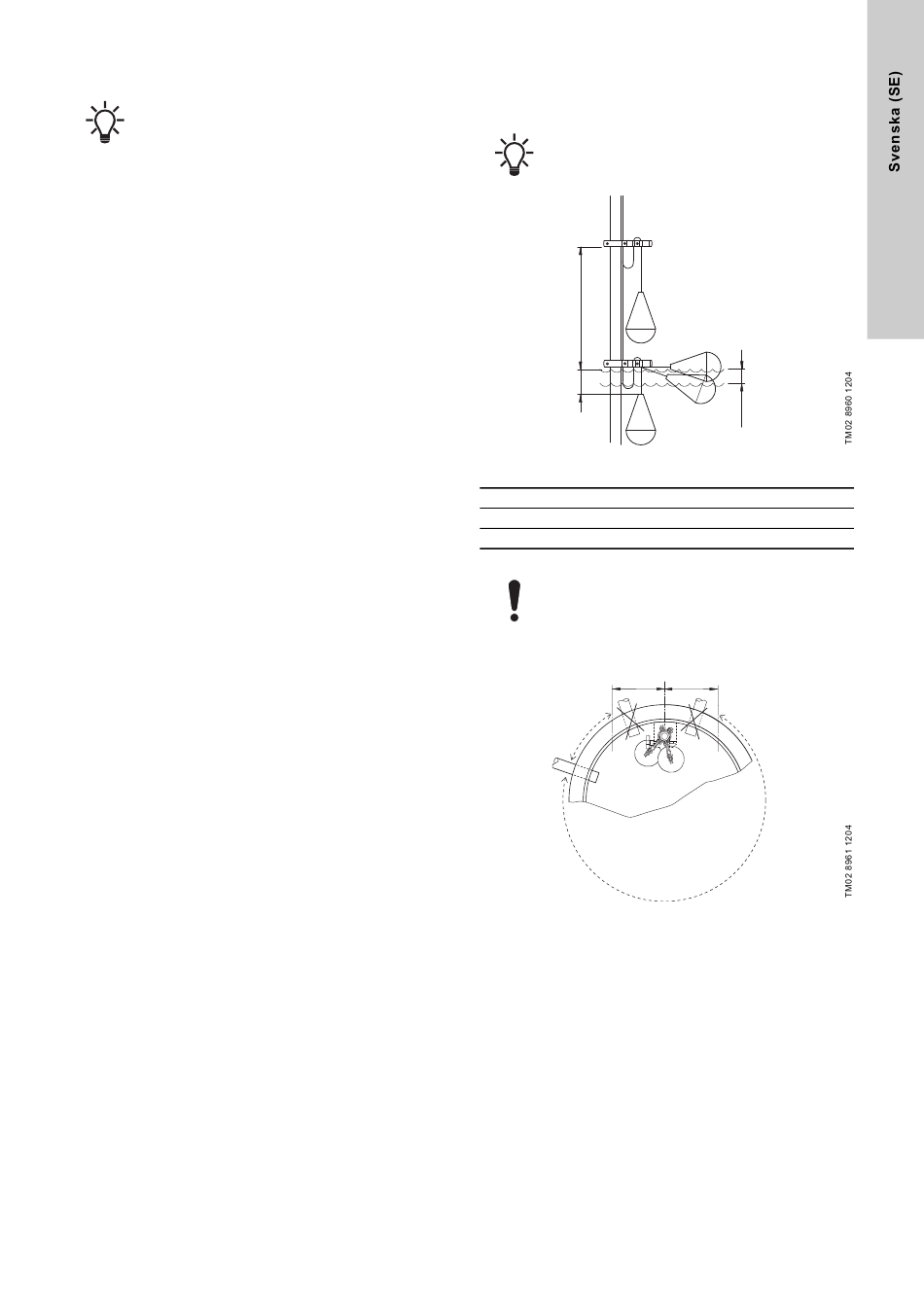

Fig. 16 Justering av nivåvippor
A Min. 300 mm
B 50 till 100 mm
C Driftsområde 110 mm
Sträckan B får inte vara för stor, eftersom nivåvippan
då kan fastna i andra delar av installationen.
Brunnens inlopp får inte vara placerat inom det område som visas
i figur 17, eftersom det kan störa nivåvippornas funktion.
200
Fig. 17 Inloppets placering
C
200
