4.5 Pripevnenie objímky
1. Stlačte objímku a vložte ju do otvoru (zvonka nádrže).
2. Objímku v otvore rozprestrite tak, aby rovnomerne lícovala
s okrajom otvoru.
3. LM50/100 objímky: Objímku vytiahnite z otvoru tak ďaleko,
aby sa jej obruba po celom obvode dotýkala vnútornej strany
steny nádrže.
L965 objímky: Objímku vyťahujte smerom von až do
okamihu, keď sa bude jej prstenec dotýkať vnútornej steny
nádrže v bodoch 3 a 9 hodín.
Viď obr. 14.
4. Vnútro objímky natrite mazivom na báze vody.
5. Skoste hrany konca potrubia a potom ho vtlačte do príslušnej
polohy v objímke.
LM50/100 objímky: Prívodnú trubku natlačte cez priechodku. Viď
obr. 12.
Aby bolo možné vyťahovať čerpadlo z nádrže,
nesmie koniec vstupného potrubia presahovať
koniec objímky o viac ako 50 mm.
Bočná stena
čerpacej nádrže
Max. 50 mm

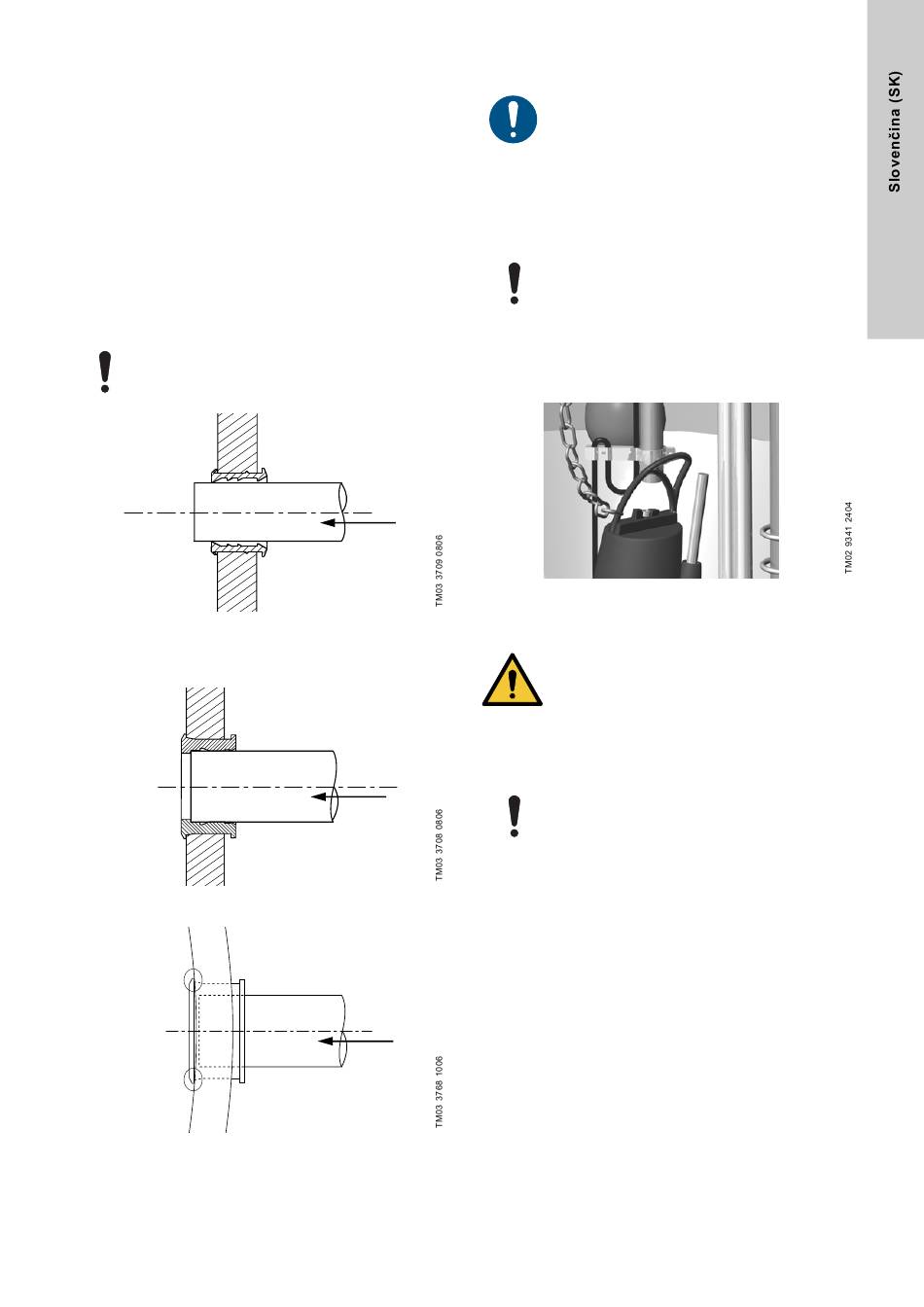

Obr. 12 Trubka s objímkou LM50/100, pohľad zo strany
L965 objímky: Prívodnú trubku natlačte do objímky až po
zarážku. Viď obr. 13.
Bočná stena
čerpacej nádrže
Obr. 13 Trubka s objímkou L965, pohľad zo strany
Bočná stena
čerpacej nádrže
Obr. 14 Trubka s objímkou L965, pohľad zhora
4.6 Trubky s prírubovým spojom
Ak sa nádrž inštaluje pri teplote nižšej ako 0 °C,
uvoľnite všetky skrutky prírub a po dokončenej
inštalácii ich znova dotiahnite.
Zabránite tým pnutiu v potrubí.
5. Inštalácia čerpadla (čerpadiel)
Niektoré verzie nádrží sa dodávajú bez namontovaného
čerpadla(-iel). Pre získanie informácií o montáži a spustení
čerpadla pozri montážny a prevádzkový návod čerpadla.
Čerpadlo (-á) spúšťajte do nádrže opatrne, aby
nedošlo k poškodeniu čerpadla (-iel) ani nádrže.
5.1 Pripevnenie reťaze
V prípade čerpadiel inštalovaných na automatickej spojke,
odporúčame upevniť reťaz do prvého zdvíhacieho oka zdvíhacej
konzoly. Počet zdvíhacích ôk závisí na type čerpadla.
Obr. 15 Reťaz pripevnená na čerpadlo
VAROVANIE
Nebezpečenstvo rozdrvenia
Smrť alebo vážny úraz
- Zariadenie použité na zdvíhanie čerpadla musí byť
dimenzované pre hmotnosť čerpadla a musí byť
schválené a udržiavané podľa miestnych
predpisov.
Reťaze dodávané spoločnosťou Grundfos majú
vyznačenú max. záťaž a dátum výroby.
Neprekračujte maximálne zaťaženie.
Reťaz udržiavajte v súlade s miestnymi predpismi.
Odporúčame kontrolovať reťaz a závesné oká do
firmy Grundfos minimálne raz do roka, či na nich nie
sú praskliny, korózia a iné nepravidelnosti. Ak
nájdete chyby, reťaz alebo závesné oko nahraďte.
