4.2.2 Förhindra uppdrift
• Brunnen är utformad så att den inte ska röra sig uppåt om den
installeras korrekt (med undantag för D 800 x 1 000 och D 1
200 x 1 500). De geotekniska förhållandena avgör vad som
krävs för att förhindra uppåtrörelse. De ska fastställas av
ingenjören eller entreprenören och ligger utanför Grundfos
ansvarsområde.
De krav som anges nedan är minimikrav. Beakta gäl-
lande regler.
Säkerheten mot upplyftning fastställs enligt Eurocode EN 1997-1
inklusive nationell bilaga, DS/EN 1997-1 DK NA:2015.
Mest ofördelaktioga grundvattenförhållanden för brunnen är när
grundvattenytan är i marknivå. Denna situation skapar det högsta
hydriostatiska vattentrycket på brunnens botten och orsakar
största minskning av jordvikt för den stabiliserande jordvolymen.
Sandvolymen på brunnens skuldror är en stabiliserande kraft.
Sandvolymen fastställs som en kon med en ihålig kärna såsom
visas i figur 7.
Konens lutning visas som 1:n. Lutningen n kan fastställas baserat
på konstruktionens friktionsvinkel. Den karakteristiska friktions-
vinkeln för sand med en unik vikt av 19 kN/m
97 % standard proctor, uppskattas till 37 grader. Konstruktionens
friktionsvinkel är 32 grader vilket motsvarar en lutning av n = 1,6.

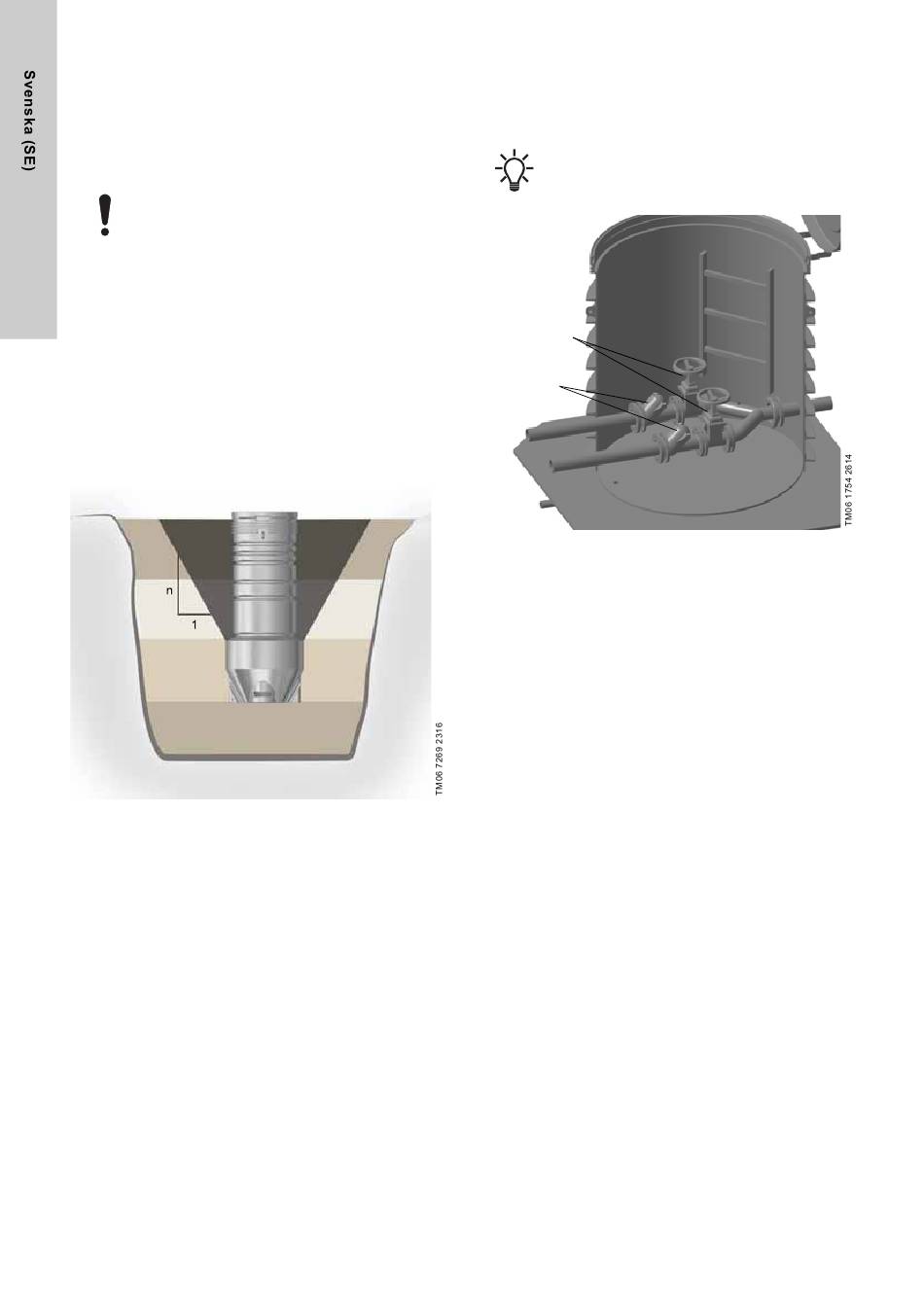

Fig. 7 Stabiliserande sandvolym
190

4.3 Installation av ventilkammaren

Vid installation av ventilkammaren ska samma instruktioner
användas som vid installationen av brunnen. Se avsnitt
4. Installation av
Avstängningsven-
tiler
Backventiler
3
, komprimerad till
Fig. 8
produkten.
Ventilkammaren ska endast installeras för PS.R.17-
brunnar.
Ventilkammare
