8. Apresentação do produto
8.1 Descrição do produto
As estações de bombeamento da Grundfos são estações de
bombeamento pré-fabricadas destinadas à recolha e ao bombea-
mento de águas residuais.
O poço é fabricado em PE-HD (polietileno) e é fornecido com
tubagens e válvulas de saída.
Dependendo da localização do poço e do líquido bombeado e,
consequentemente, da bomba selecionada, as tubagens podem
ser fabricada em PE ou em aço inoxidável.
As águas residuais são conduzidas para o poço. Quando o
líquido no poço alcança o nível máximo, a bomba arranca, bom-
beando o líquido para a rede de esgotos.
9
7
6
4
2
1

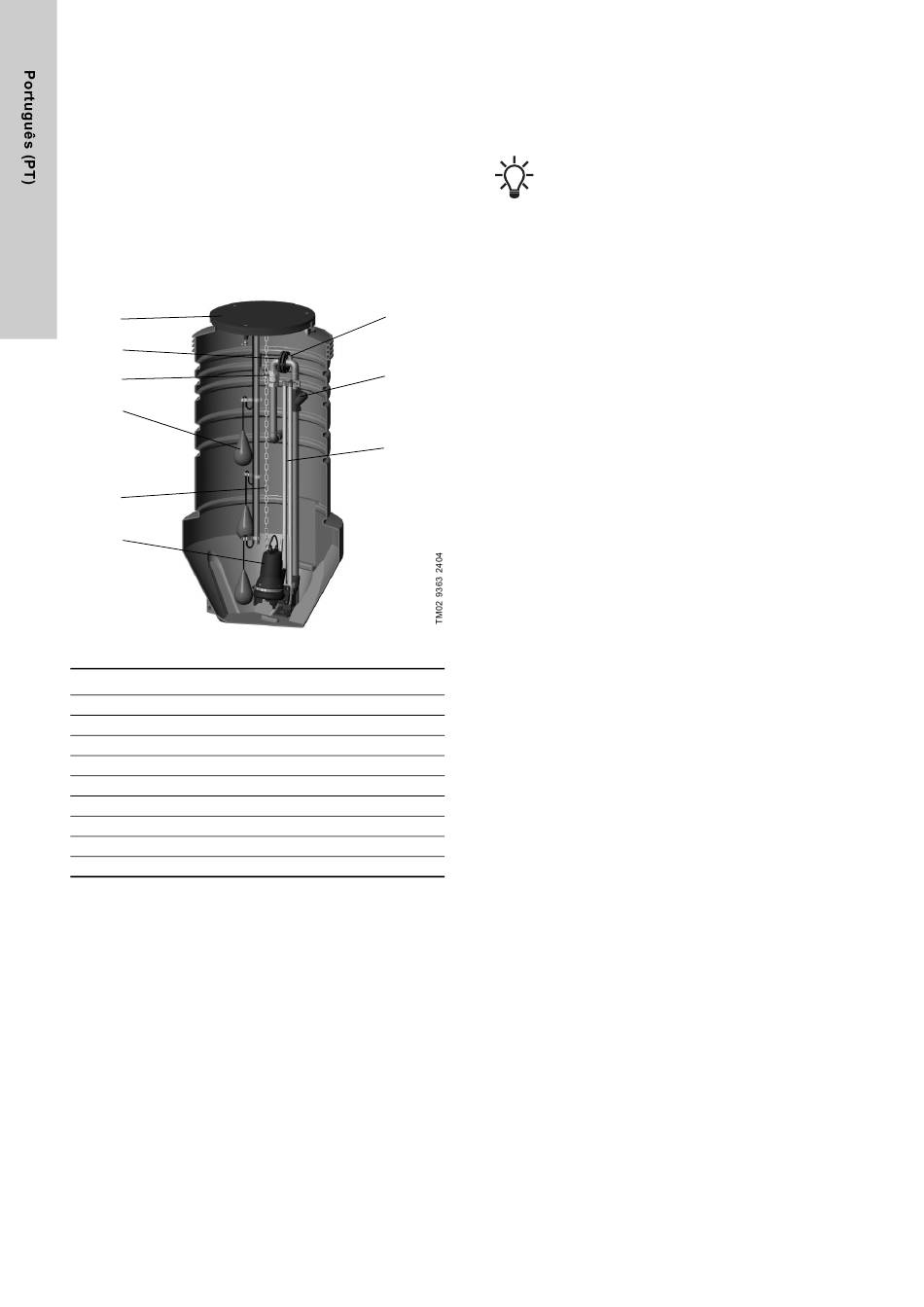

Fig. 21 Exemplo de estação de bombeamento
Pos. Descrição
1 Bomba
2 Corrente
3 Calhas de guia
4 Boiador
5 Válvula de retenção
6 Válvula de seccionamento
7 Flange/acoplamento
8 Ligação, rosca interna de 1/2"
9 Tampa
8.2 Aplicações
As estações de bombeamento da Grundfos são utilizadas para a
recolha e o bombeamento de águas de drenagem, águas residu-
ais saponáceas e esgotos. O modelo de bomba depende do
líquido bombeado.
164
8.3 Líquidos bombeados
8.3.1 Temperatura do líquido
Máximo 40 °C. Para temperaturas mais elevadas, contacte a
Grundfos.
Selecione a bomba com base no conhecimento da
temperatura do líquido. Consulte as instruções de
instalação e funcionamento das bombas individuais.
8.3.2 Ácidos e bases
A estação de bombeamento é resistente a ácidos e bases fortes,
bem como a solventes.
As bombas fornecidas com o poço suportam, geralmente, valores
de pH entre 4 e 10. Em caso de dúvida, contacte a Grundfos.
8 8.3.3 Viscosidade
Águas residuais muito espessas não devem ser conduzidas para
o poço. Consulte também as instruções de instalação e funciona-
mento da bomba.
5
8.3.4 Densidade
Máximo 1100 kg/m
8.4 Sistema da estação de bombeamento (PS.S)
3
Esta secção aplica-se apenas a sistemas de estações de bombe-
amento compostos por componentes aprovados pela Grundfos
referidos na chapa de características da PS.S.
O sistema da estação de bombeamento contém todos os elemen-
tos que fazem com que a estação de bombeamento funcione
como uma unidade, e pode conter cinco elementos:
• poço
• bomba
• controlador da bomba
• controlador de nível
• acessórios.
O sistema da estação de bombeamento poderá não incluir sem-
pre todos os cinco elementos. No entanto, terá sempre um poço
e uma bomba, mas o controlador da bomba ou o controlador de
nível poderão estar integrados na bomba e/ou os acessórios
poderão ser omitidos.
8.4.1 Aprovação CE do PS.S
O PS.S possui aprovação CE, de acordo com as seguintes direti-
vas e normas:
• EN 2006/42/EC, Diretiva de Maquinaria da UE
• EN/ISO 12100, Segurança da Maquinaria - Princípios gerais
de conceção - Avaliação de risco e redução de risco.
Para garantir um transporte seguro e satisfazer os pedidos dos
clientes, os elementos do PS.S podem ser montados no local.
Contudo, a aprovação CE do PS.S apenas é válida se forem
cumpridas as seguintes condições:
• O PS.S foi montado corretamente, de acordo com as instru-
ções de instalação e funcionamento do PS.S e do poço, da
bomba e dos sistemas de controlo.
• O PS.S contém os elementos especificados pela Grundfos na
chapa de características do PS.S. A chapa de características
do PS.S está instalada no interior do poço.
8.5 Estação de bombeamento modular (PS.M)
O PS.M é utilizado em vez do PS.S quando a aprovação CE para
o sistema completo não é necessária ou quando alguns dos com-
ponentes da estação de bombeamento, por exemplo, os contro-
ladores, não são fornecidos pela Grundfos.
Se necessário, o cliente deverá realizar uma avaliação de risco
do sistema completo.
3
.
