6.4 Elektroden

Als elektrodes worden gebruikt voor niveauregeling, merk dan op
dat de elektroden een standaardlengte hebben van 1 m. Wanneer
ze zijn geïnstalleerd, dan moet hun lengte zo worden aangepast
dat ze actief worden op het juiste niveau.
Buig zo mogelijk de elektroden van elkaar af, zodat papier en
soortgelijke voorwerpen niet tussen de staven komen vastzitten
en het signaal verstoren.
Wanneer ze zijn ingekort tot de gewenste lengte, dan moet 10 tot
15 mm van de onderkant van de elektroden worden gestript.
De elektroden worden geleverd met een kabel van 10 m.
Alarm: 32
Inschakelen: 22
Het uitschakelni-
veau is afhankelijk
van het pomptype
Gemeenschappelijk: 11

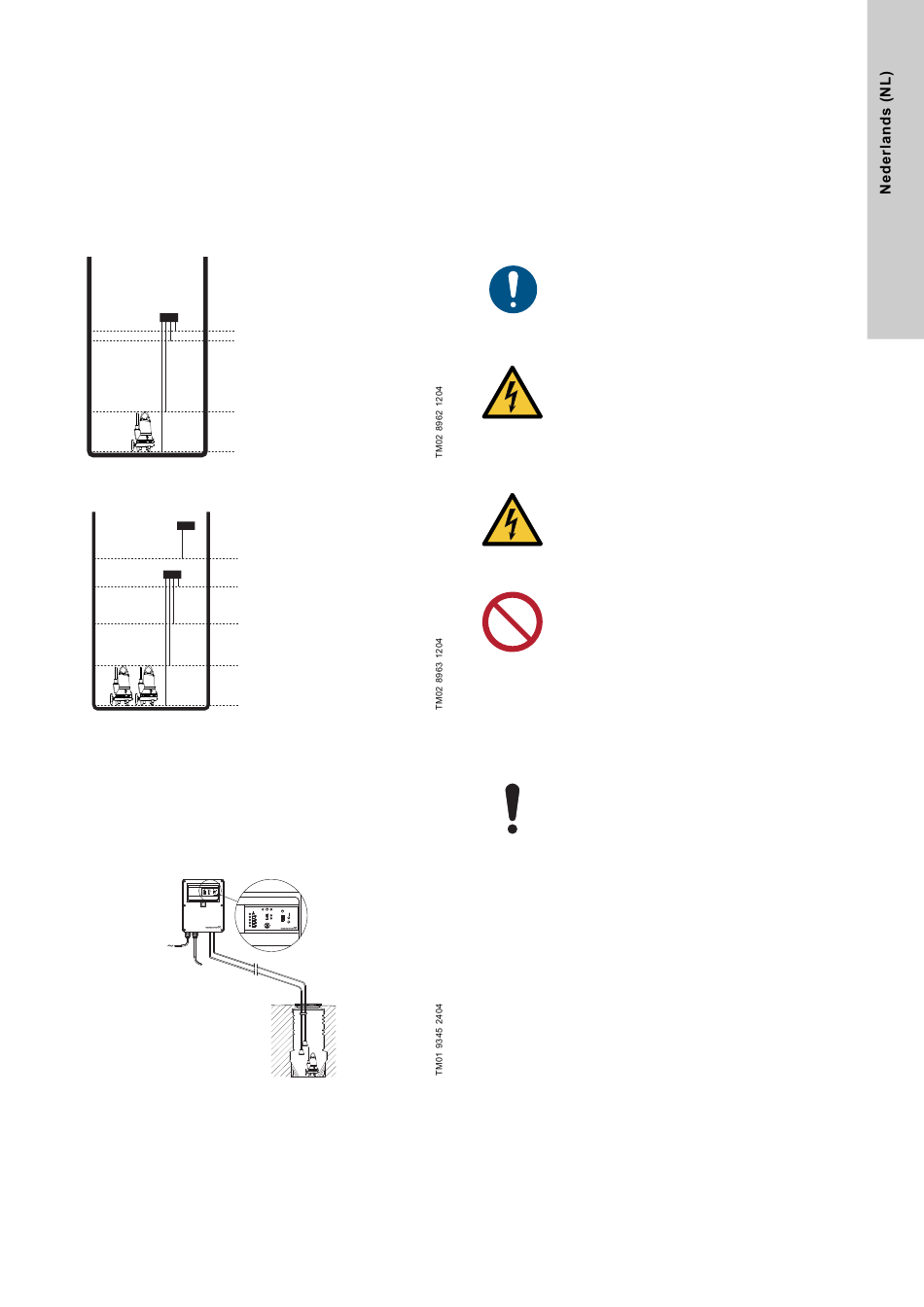

Afb. 18 Elektroden in een put met één pomp
Afb. 19 Elektroden in een put met twee pompen

6.5 Belvormige niveaumelders

Belvormige niveaumelders zijn pulsgeneratoren voor de druk-
schakelaars van de pompregelaar en werken door pneumatische
drukveranderingen. De druk verandert wanneer het vloeistofni-
veau in de belvormige niveaumelder verandert. De belvormige
niveaumelders zijn door middel van slangen aangesloten op de
drukschakelaars van de regelaar.
CU 211
Afb. 20 Belvormige niveaumelders in een put met één pomp
Alarm: 42
Start : 32
2
Start : 22
1
Het uitschakelni-
veau is afhankelijk
van het pomptype
Gemeenschappelijk: 11
CU 211

6.6 Druksensor

Als een druktransducer wordt gebruikt, installeert u deze in een
beschermende pijp om verontreiniging en afzettingen te voorko-
men.

6.7 Andere apparatuur voor niveauregeling

Zie de installatie- en bedieningsinstructies van de apparatuur.

7. Elektrische aansluiting

Zie de installatie- en bedieningsinstructies van de pomp en de
pompregelaar.
De elektrische installatie dient door een erkend
installateur te worden uitgevoerd, in overeenstem-
ming met de lokale voorschriften.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
- De pomp of pompregelaar moet zijn verbonden
met een externe noodstop.
Als de hoofdschakelaar wordt gebruikt als nood-
stop, moet deze voldoen aan EN 60204-1, 10.8.4.
GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
- Voordat u met werkzaamheden aan het product
begint, dient u er zeker van te zijn dat de elektrici-
teitstoevoer is uitgeschakeld en niet per ongeluk
kan worden ingeschakeld.
Installeer geen Grundfos besturingskasten en het
vrije uiteinde van de voedingskabel binnen in de
pompput.

7.1 De kabels installeren

De kabels naar de niveauschakelaars en de pomp(en) kunnen op
verschillende manieren naar de put worden geleid. Vaak wordt de
bekabeling door een kabeldoorvoer aan de zijkant van de put
gevoerd. Als de put is voorzien van een ontluchtingspijp, kan de
ontluchtingspijp gebruikt worden als kabeldoorvoer.
Zorg er bij montage of demontage van de pomp voor
dat de kabels niet worden afgekneld of beschadigd.
Nadat de pomp en kabels zijn gemonteerd, hangt u
de kabels zodanig op dat zij volledig onbelast zijn.
133
