6.4 Elektródy
Ak sú na snímanie hladiny použité elektródy, tieto sa dodávajú
v štandardnej dĺžke 1 m. Pri montáži je nutné ich dĺžku
zodpovedajúco upraviť, aby sa spustili na príslušných úrovniach
hladiny kvapaliny.
Ak je to možné, ohnite elektródy od seba tak, aby medzi nimi
nemohli uviaznuť zostatky papiera či podobného materiálu a rušiť
tak signál.
Po skrátení elektród na požadovanú dĺžku odizolujte ich dolný
koniec v rozsahu 10 až 15 mm.
Elektródy sa dodávajú s 10 m káblom.
Poplašná signalizácia: 32
Zapnutie: 22
Vypínacia hladina
závisí od typu
čerpadla
Súhrnné vypnutie: 11

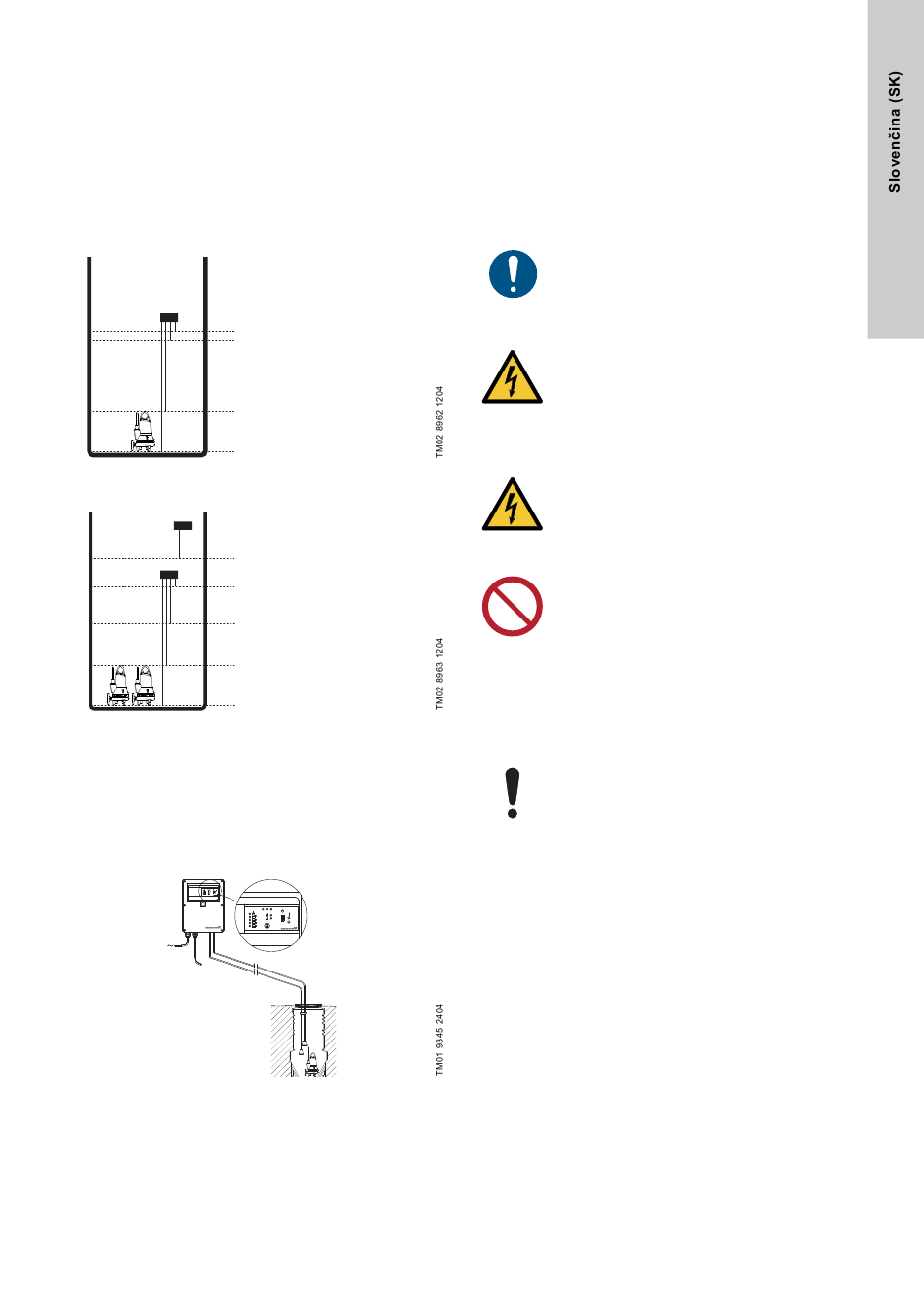

Obr. 18 Elektródy v nádrži s jedným čerpadlom
Obr. 19 Elektródy v nádrži s dvoma čerpadlami
6.5 Pneumatické zvony
Pneumatické zvony slúžia ako generátory impulzov pre tlakové
spínače riadiacej jednotky čerpadla a fungujú na princípe zmeny
tlaku. Tlak sa zmení, keď sa zmení hladina tekutiny
v pneumatickom zvone. Pneumatické zvony sú pripojené
k tlakovým spínačom riadiacej jednotky pomocou tlakových
hadíc.
CU 211
Obr. 20 Pneumatické zvony v nádrži s jedným čerpadlom
Poplašná signalizácia: 42
Zapnutie : 32
2
Zapnutie : 22
1
Vypínacia hladina
závisí od typu
čerpadla
Súhrnné vypnutie: 11
CU 211
6.6 Snímač tlaku
V prípade použitia spínača tlaku ho nainštalujte na ochranné
potrubie za účelom prevencie kontaminácie a usadenín.
6.7 Iné druhy riadiacich hladinových jednotiek
Pozri montážny a prevádzkový návod príslušného zariadenia.
7. Elektrické pripojenie
Pozri montážny a prevádzkový návod čerpadla a riadiacej
jednotky čerpadla.
Elektrické pripojenia by mal vykonávať len
oprávnený elektrikár v súlade s miestnymi predpismi.
VAROVANIE
Úraz elektrickým prúdom
Smrť alebo vážny úraz
- Čerpadlo alebo riadiaca jednotka čerpadla musia
byť pripojené na externý núdzový vypínač.
Ak sa ako núdzový vypínač používa hlavný spínač,
musí spĺňať normu EN 60204-1, 10.8.4.
NEBEZPEČENSTVO
Úraz elektrickým prúdom
Smrť alebo vážny úraz
- Pred zahájením akýchkoľvek prác na produkte
bezpodmienečne vypnite prívod napájacieho
napätia a zabezpečte ho proti náhodnému
zapnutiu.
Neinštalujte ovládacie skrinky Grundfos a voľný
koniec napájacieho kábla vnútri čerpacej stanice.
7.1 Inštalácia káblov
Napájacie káble k hladinovým spínačom a čerpadlu(-ám) sa dajú
do nádrže viesť rôznymi spôsobmi. Káble sa často vedú do
nádrže cez káblový vstup na boku nádrže. Ak je nádrž vybavená
ventilačným potrubím, toto potrubie sa dá využiť ako káblový
vstup.
Pri demontáži alebo montovaní čerpadla dávajte
pozor, aby ste káble nepriškripli alebo nepoškodili.
Po namontovaní čerpadla a káblov musia byť káble
zavesené tak, aby na nich nedoliehalo žiadne pnutie.
