6.4 Elektrodit

Jos pinnankorkeuden mittaukseen käytetään elektrodeja, ne toi-
mitetaan vakiomittaisina (1 m). Asennuksen jälkeen niiden pituus
on säädettävä siten, että ne toimivat oikeiden pinnankorkeuksien
kohdalla.
Jos mahdollista, taivuta elektrodit eroon toisistaan siten, ettei nii-
den väliin pääse takertumaan paperia tai muuta roskaa, joka voisi
häiritä signaalia.
Kuori lyhennettyjen elektrodien päitä alaosasta 10-15 mm mat-
kalta.
Elektrodien toimitukseen sisältyy 10 m kaapeli.

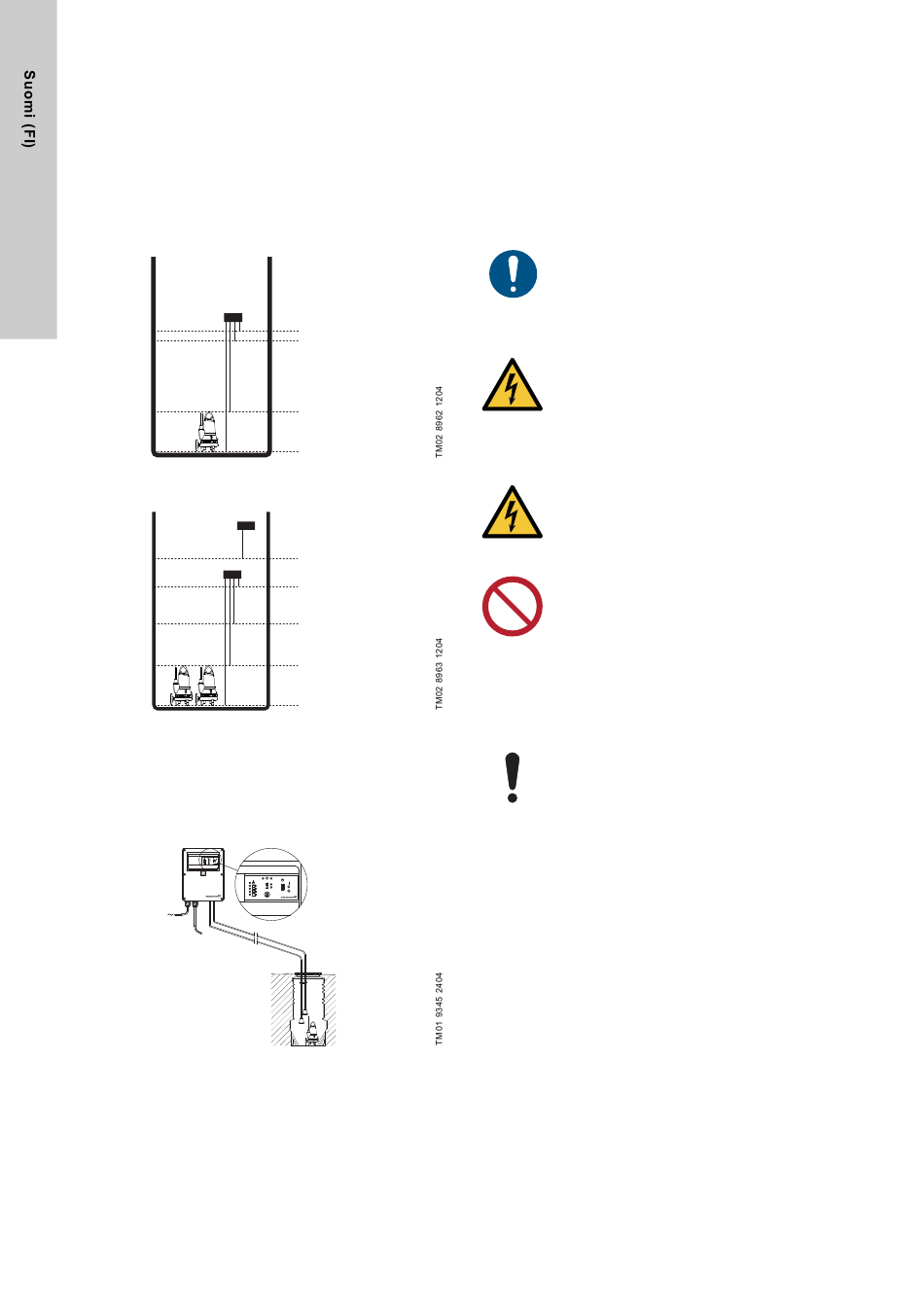

Kuva 18 Elektrodit kaivossa, yksi pumppu
Kuva 19 Elektrodit kaivossa, kaksi pumppua

6.5 Painekellot

Painekellot ovat pumppusäätimen painekytkinten pulssigeneraat-
toreita, ja niiden toiminta perustuu ilmanpaineen muutoksiin.
Paine vaihtelee nestepinnan muuttuessa painekellossa. Paine-
kellot kytketään säätimen painekytkimiin paineletkuilla.
CU 211
Kuva 20 Painekellot kaivossa, yksi pumppu
88
Hälytys: 32
Käynnistys: 22
Pysäytystaso riip-
puu pumpun tyy-
pistä
Maa: 11
Hälytys: 42
Käynnistys : 32
2
Käynnistys : 22
1
Pysäytystaso
määräytyy pumpun
tyypin perusteella
Maa: 11
CU 211

6.6 Paineenmuunnin

Jos paineenmuunninta käytetään, se on asennettava suojaput-
keen likaantumisen ja liettymisen estämiseksi.
6.7 Muut pinnankorkeuden säätölaitteet
Lisätietoja on laitteiden asennus- ja käyttöohjeessa.
7. Sähköliitäntä
Lisätietoja on pumpun ja pumppusäätimen asennus- ja käyttöoh-
jeessa.
Sähköasennuksen saa suorittaa vain valtuutettu säh-
köasentaja paikallisten määräysten mukaisesti.
VAROITUS
Sähköisku
Kuolema tai vakava loukkaantuminen
- Pumppu tai pumppusäädin on kytkettävä ulkoiseen
hätäpysäytyslaitteeseen.
Jos hätäpysäytyslaitteena käytetään pääkytkintä,
sen on oltava standardin EN 60204-1, 10.8.4. vaa-
timusten mukainen.
VAARA
Sähköisku
Kuolema tai vakava loukkaantuminen
- Varmista ennen laitteelle suoritettavia töitä, että
verkkojännite on katkaistu eikä sitä voida epähuo-
miossa kytkeä päälle.
Älä asenna Grundfos-ohjauskoteloita ja syöttökaape-
lin vapaata päätä pumppaamon sisäpuolelle.

7.1 Kaapelien asennus

Pintakytkimien ja pumppujen kaapelit voidaan vetää kaivoon eri
tavoilla. Usein kaapelit vedetään kaivon sivussa olevan kaapelilä-
piviennin kautta. Jos kaivo on varustettu tuuletusputkella, kaapeli
voidaan vetää sen kautta.
Älä purista tai vaurioita kaapeleita pumpun asennuk-
sen tai irrotuksen aikana.
Kun pumppu ja kaapelit on asennettu, kiinnitä kaape-
lit niin, että niihin ei kohdistu rasitusta.
