8. Ürün tanıtımı
8.1 Ürün açıklaması
Grundfos pompa istasyonları, atık suyun toplanması ve
transferine yönelik hazır üretilmiş pompa istasyonlarıdır.
Pit, PE-HD (polietilen) malzemeden üretilmektedir ve çıkış
boruları ve vanalar takılmış halde gelmektedir.
Borular, pit konumuna ve transfer edilen sıvıya bağlı olarak PE
veya paslanmaz çelikten üretilmektedir ve seçilen pompaya göre
değişir.
Atık su, pit içine yönlendirilir. Pitteki sıvı maksimum sıvı
seviyesine ulaştığında pompa çalışır ev sıvıyı kanalizasyon
sistemine transfer eder.
9
7
6
4
2
1

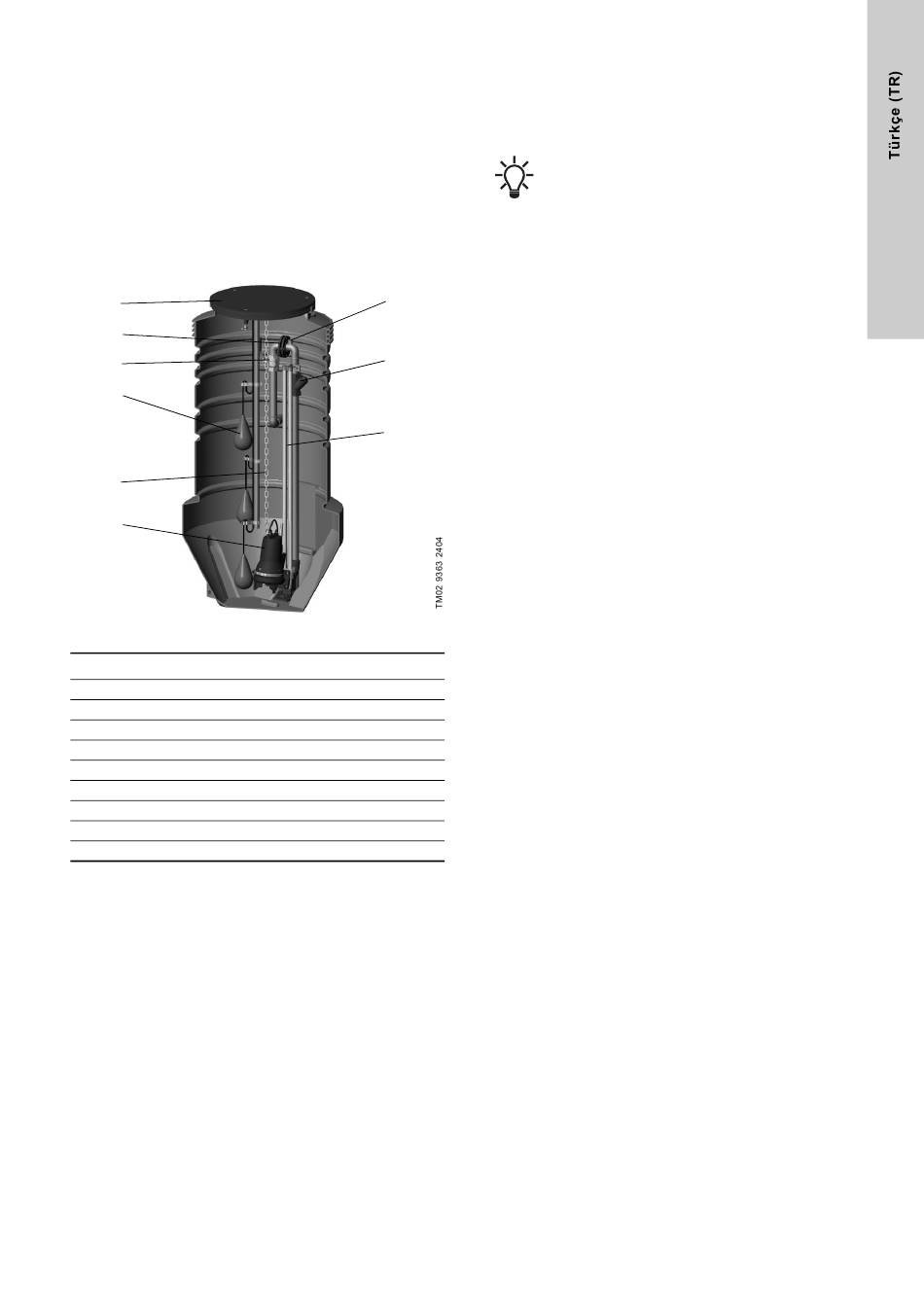

Şekil 21 Pompa istasyonu örneği
Konum Açıklama
1 Pompa
2 Zincir
3 Kılavuz raylar
4 Şamandıralı şalter
5 Çek valf
6 Yalıtım vanası
7 Flanş/kaplin
8 Bağlantı, 1/2" içten vidalı
9 Kapak
8.2 Uygulama Alanları
Grundfos pompa istasyonları, drenaj suyu, gri atık su ve
kanalizasyon sularının toplanması ve transferinde kullanılır.
Pompa tipi, transfer edilen sıvıya bağlıdır.
8.3 Transfer edilen sıvılar
8.3.1 Sıvı sıcaklığı
Maksimum 40 °C. Daha yüksek sıcaklıklar için Grundfos ile irtibat
kurun.
Pompayı, sıvı sıcaklığı bilgisine göre seçin. İlgili
pompanın kurulum ve çalıştırma talimatlarına
bakınız.
8.3.2 Alkaliler ve asitler
Pompa istasyonu, güçlü asitler ve alkalilere ve solventlere de
dayanıklıdır.
Pompalar pompa piti ile sağlanmaktadır ve normalde 4 ile 10
arası pH değerlerine dayanıklıdır. Emin olamazsanız lütfen
8
Grundfos ile iletişime geçin.
8.3.3 Viskozite
Çok yoğun atık su, pit içine yönlendirilmemelidir. Pompanın
5
kurulum ve çalıştırma talimatlarına da bakınız.
8.3.4 Yoğunluk
Maksimum 1100 kg/m
3
8.4 Pompa istasyonu sistemi (PS.S)
Bu bölüm sadece PS.S'nin etiketinde belirtilen Grundfos onaylı
bileşenlerden oluşan pompa istasyonu sistemleri için geçerlidir.
Pompa istasyonu, pompa istasyonunun tek ünite olarak
çalışmasını sağlayan tüm öğeleri içerir ve aşağıdaki beş öğeyi
içerebilir:
• pit
• pompa
• pompa kontrolörü
• seviye kontrolörü
• aksesuarlar.
Pompa istasyonu sistemi her zaman beş öğenin tamamını
içermeyebilir. Ancak her zaman bir pit ve pompaya sahip olacaktır
ancak pompa kontrolörü veya seviye kontrolörü pompa içinde yer
alabilir ve/veya aksesuarlar kullanılmayabilir.
8.4.1 PS.S'nin CE onayı
PS.S, aşağıdaki yönergeler ve standartlara uygun olara CE
onaylıdır:
• EN 2006/42/EC, AB Makine Yönergesi
• EN/ISO 12100, Makine güvenliği - Genel tasarım prensipleri -
Risk değerlendirmesi ve risk azaltma.
Güvenli nakilye sağlamak ve müşteri isteklerini gerçekleştirmek
amacıyla PS.S parçaları sahada monte edilebilir. Ancak PS.S'nin
CE onayı sadece aşağıdaki koşullar karşılanırsa geçerli olur:
• PS.S; PS.S, pit pompa ve kontrol sistemlerinin montaj ve
çalıştırma talimatlarına uygun olarak doğru bir şekilde monte
edilmiş olmalıdır.
• PS.S, PS.S etiketinde belirtilen Grundfos parçalarına sahip
olmalıdır. PS.S etiketi pit içinde takılı olmalıdır.
8.5 Pompa istasyonu modüler (PS.M)
Tüm sistem için CE onayı gerekmediğinde veya pompa
istasyonundaki kontrolörler gibi bazı bileşenler Grundfos
tarafından sağlanmadığında PS.S yerine PS.M kullanılır.
Gerekirse müşteri tarafından tüm sistemin risk değerlendirmesi
gerçekleştirilmelidir.
