6.4 Elettrodi
Se gli elettrodi vengono utilizzati per la regolazione del livello,
notare che gli elettrodi sono forniti in una lunghezza standard di 1
m. Una volta installati, la loro lunghezza deve essere regolata in
modo tale che si attivino al raggiungimento dei livelli corretti.
Se possibile, è consigliabile piegare gli elettrodi in modo da evi-
tare che carta o altri materiali simili si impiglino tra gli elettrodi
disturbando il segnale.
Se sono stati accorciati alla lunghezza desiderata, sarà necessa-
rio spelare i 10-15 mm finali degli elettrodi.
Gli elettrodi dispongono di 10 m di cavo.

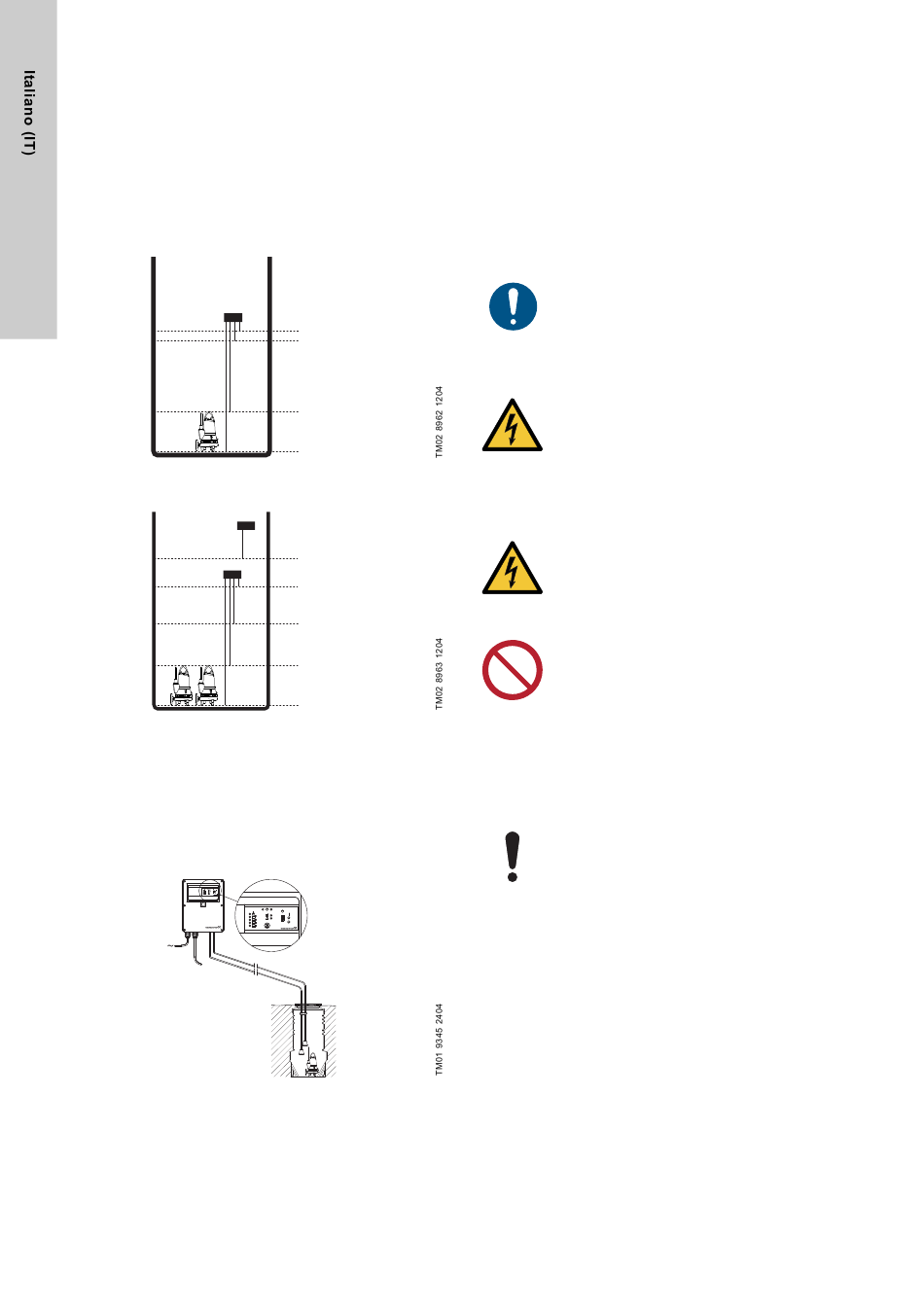

Fig. 18 elettrodi in un pozzetto con una pompa
Fig. 19 elettrodi in un pozzetto con due pompe

6.5 Campane pneumatiche di livello

Le campane pneumatiche sono generatori di impulsi per i presso-
stati del regolatore della pompa e funzionano per mezzo delle
variazioni di pressione pneumatica. La pressione varia al variare
del livello di liquido in una campana pneumatica di livello. Le
campane pneumatiche sono connesse ai pressostati del regola-
tore per mezzo di tubi flessibili di pressione.
CU 211
Fig. 20 Campane pneumatiche in un pozzetto con una pompa
118
Allarme: 32
Avviamento: 22
Il livello di arresto
dipende dal tipo di
pompa
Comune: 11
Allarme: 42
Avviamento : 32
2
Avviamento : 22
1
Il livello di arresto
dipende dal tipo di
pompa
Comune: 11
CU 211
6.6 Trasduttore di pressione
Se si utilizza un trasduttore di pressione, installarlo in un tubo di
protezione per evitare contaminazione e depositi.
6.7 Altre tipologie di dispositivi di regolazione di
livello
Consultare le istruzioni di installazione e funzionamento delle
apparecchiature.

7. Collegamento elettrico

Consultare le istruzioni di installazione e funzionamento della
pompa e del regolatore della pompa.
L'installazione elettrica deve essere effettuata da
personale qualificato, nel rispetto delle normative
locali.
AVVERTENZA
Scossa elettrica
Morte o gravi lesioni personali
- La pompa o il regolatore della pompa devono
essere collegati ad un arresto di emergenza
esterno.
Se si utilizza l'interruttore principale come arresto
di emergenza, deve essere conforme a EN 60204-
1, 10.8.4.
PERICOLO
Scossa elettrica
Morte o gravi lesioni personali
- Prima di effettuare interventi sulla pompa, accer-
tarsi di avere disinserito l'alimentazione elettrica e
che la stessa non possa essere accidentalmente
ripristinata.
Non installare quadri di controllo Grundfos e le estre-
mità libere del cavo di alimentazione all'interno della
stazione di pompaggio.

7.1 Installazione dei cavi

I cavi verso gli interruttori di livello e le pompe possono essere
condotti nel pozzetto in vari modi. Spesso i cavi sono introdotti
nel pozzetto attraverso un passacavi posto a lato del pozzetto.
Se il pozzetto è equipaggiato con un tubo di sfiato, quest'ultimo
può essere utilizzato come passacavo.
Durante il montaggio o lo smontaggio della pompa,
assicurarsi di non schiacciare o danneggiare i cavi.
Dopo il montaggio di pompa e cavi, sospendere i cavi
in modo da evitare qualsiasi sollecitazione su di essi.
