6. Installazione degli interruttori di livello
Se il pozzetto è dotato di una pompa con regolazione
Auto , non è necessario un regolatore di livello
ADAPT
esterno.
Consultare le istruzioni di installazione e funzionamento del
sistema di regolazione livello.
Nell'installare gli interruttori di livello, rispettare i punti seguenti:
• Per evitare l'ingresso di aria e conseguenti vibrazioni nella
pompa, l'interruttore di livello per l'arresto deve essere instal-
lato in modo tale che la pompa si fermi prima di aspirare aria.
• In caso di funzionamento con una pompa, l'interruttore di
livello di avviamento deve essere installato in modo tale la
pompa parta al livello prestabilito; tuttavia, la pompa deve
anche partire prima che il liquido raggiunga il bordo inferiore
del tubo di aspirazione inferiore.
• In caso di funzionamento a due pompe, gli interruttori di livello
di avviamento devono essere installati in modo tale che la
pompa due venga avviata prima che il livello del liquido rag-
giunga il bordo inferiore del tubo di aspiriazione inferiore e che
la pompa uno venga avviata prima.
• L'interruttore di "livello alto" deve essere sempre installato
circa 100 mm sopra l'interruttore di livello di avviamento; in
ogni caso l'allarme deve sempre scattare prima che il livello
del liquido raggiunga il tubo di aspirazione.
Per ulteriori impostazioni, vedere le istruzioni di installazione e
funzionamento degli interruttori di livello selezionati.
6.1 Livelli di avviamento e arresto
Il volume effettivo del pozzetto deve essere tale che il numero di
avviamenti non superi il massimo numero consentito. Consultare
le istruzioni di installazione e funzionamento della pompa.
6.2 Installazione del regolatore della pompa
Consultare le istruzioni di installazione e funzionamento del rego-
latore della pompa.
6.3 Interruttori a galleggiante
Se si è optato per l'uso di interruttori a galleggiante, essi devono
essere installati su un tubo che possa essere estratto dal poz-
zetto. Questo consente una loro facile regolazione.
Notare che l'interruttore a galleggiante più basso
(interruttore di arresto) deve fermare la pompa prima
che il livello del liquido nel pozzetto scenda sotto il
livello minimo della pompa. Consultare le istruzioni di
installazione e funzionamento della pompa.
A
B

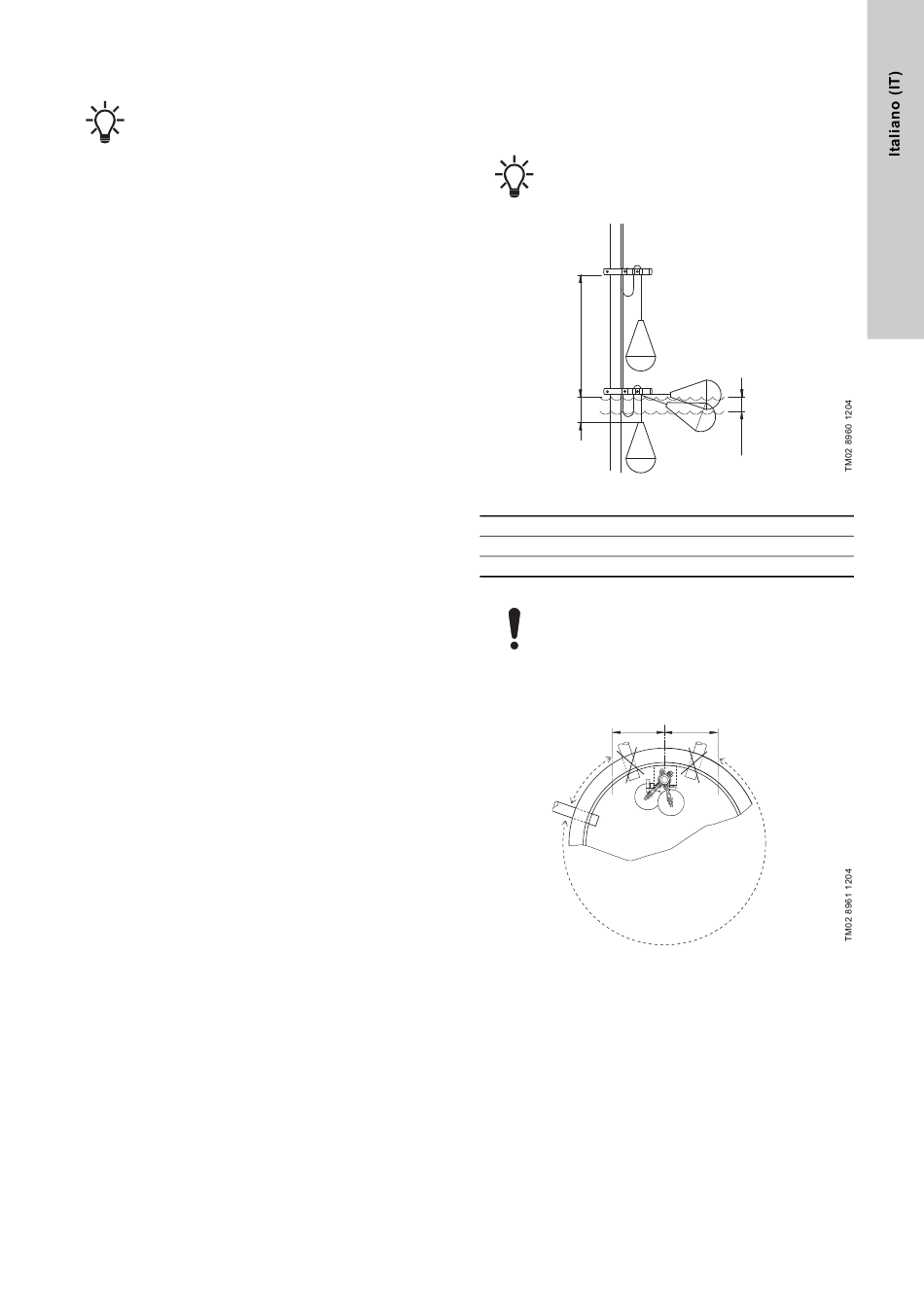

Fig. 16 Regolazione degli interruttori a galleggiante
A Minimo 300 mm
B Da 50 a 100 mm
C Gamma operativa 110 mm
La distanza B non deve essere eccessiva, altrimenti
l'interruttore a galleggiante potrebbe rimanere impi-
gliato ad altri componenti dell'impianto.
L'aspirazione del pozzetto non deve trovarsi nell'area mostrata
nella fig. 17, poiché ciò interferirebbe con il funzionamento degli
interruttori a galleggiante.
200
Fig. 17 Posizione dell'aspirazione
C
200
