4.5 Instalace průchodky
1. Složte průchodku a vložte ji do otvoru (z vnější strany
nádrže).
2. Průchodku rozviňte tak, aby spočívala rovnoměrně na obvodu
otvoru.
3. Průchodky LM50/100: Průchodku vytahujte směrem ven až
do okamžiku, kdy se bude její límec dotýkat vnitřní stěny
nádrže kolem otvoru.
Průchodky L965: Průchodku vytahujte směrem ven až do
okamžiku, kdy se bude její límec dotýkat vnitřní stěny nádrže
v polohách 3 a 9 hodin.
Viz obr. 14.
4. Vnitřek průchodky potřete mazacím tukem na bázi vody.
5. Proveďte zešikmení hrany.
Průchodky LM50/100: Vtokovou trubku natlačte průchodkou. Viz
obr. 12.
Aby bylo možno vytahovat čerpadlo z nádrže, nesmí
konec vtokového potrubí přesahovat konec
průchodky o více než 50 mm.
Strana nádrže
Max. 50 mm

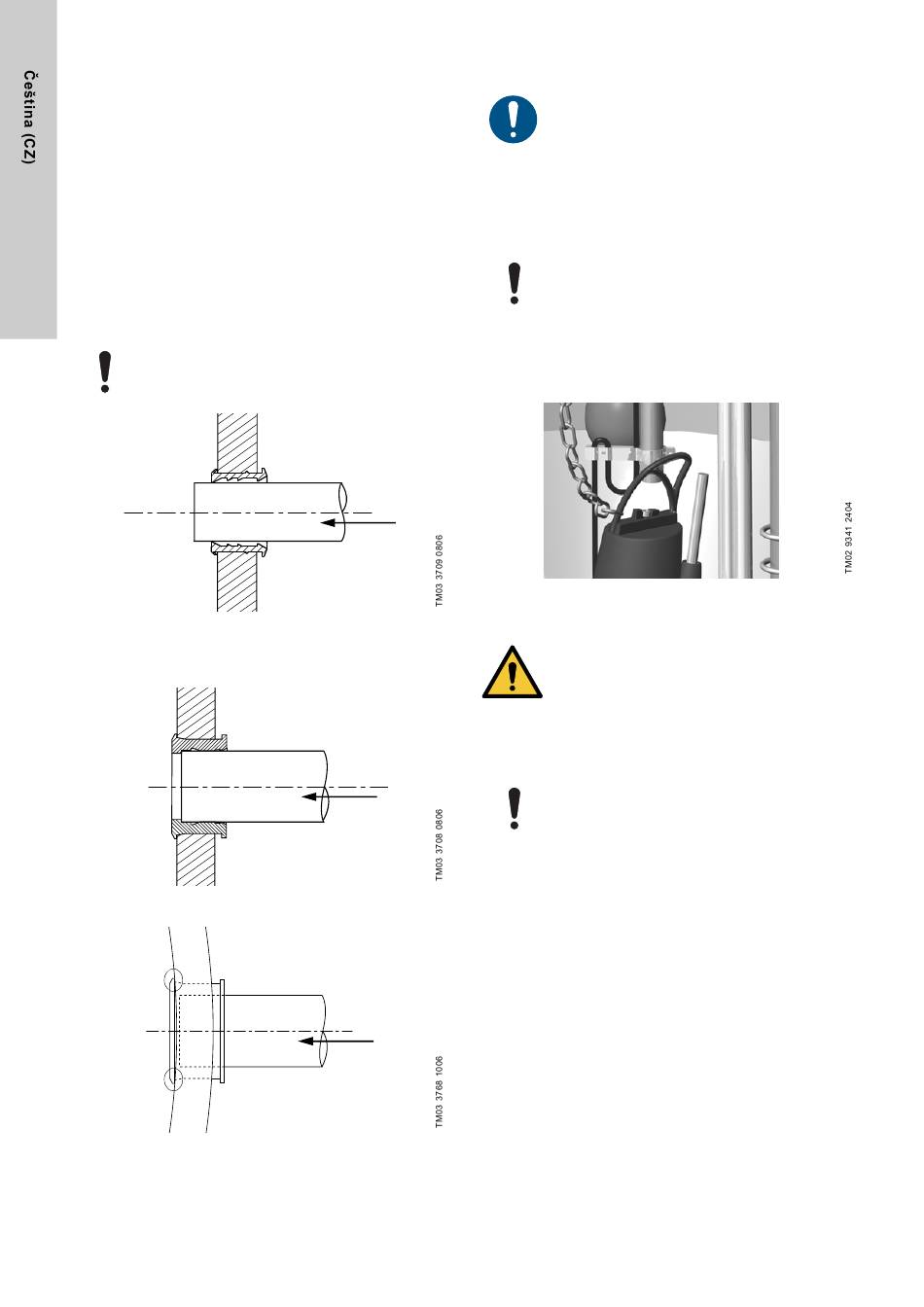

Obr. 12 Trubka s průchodkou LM50/100, pohled ze strany
Průchodky L965: Vtokovou trubku natlačte do průchodky až po
zarážku. Viz obr. 13.
Strana
nádrže
Obr. 13 Trubka s průchodkou L965, pohled ze strany
Strana
nádrže
Obr. 14 Trubka s průchodkou L965, pohled shora
26
4.6 Potrubí s přírubovou přípojkou
Probíhá-li instalace nádrže při teplotě nižší než 0 °C,
uvolněte všechny šrouby přírub a po dokončení
instalace nádrže je přitáhněte.
Zabráníte tím pnutí potrubí.
5. Instalace čerpadel
Některé verze se dodávají bez nainstalovaných čerpadel. Bližší
informace o instalaci a spouštění čerpadla jsou uvedeny
v montážním a provozním návodu čerpadla.
Čerpadlo spouštějte do nádrže opatrně, aby nedošlo
k poškození čerpadla ani nádrže.
5.1 Nasazení řetězu
Jedná-li se o čerpadla instalovaná na automatické spojce,
doporučujeme upevnit řetěz do prvního zvedacího oka zvedací
konzoly. Počet zvedacích ok závisí na typu čerpadla.
Obr. 15 Řetěz upevněný k čerpadlu
VAROVÁNÍ
Nebezpečí rozdrcení
Smrt nebo závažná újma na zdraví
- Zařízení použité ke zvedání čerpadla musí být
dimenzováno na hmotnost čerpadla a musí
odpovídat místním předpisům.
Řetězy dodávané společností Grundfos mají
vyznačenu maximální nosnost a datum výroby.
Nepřekračujte maximální dovolené zatížení.
Řetěz udržujte v souladu s místními předpisy. Řetězy
a třmeny dodávané společností Grundfos
doporučujeme kontrolovat nejméně jednou ročně
a hledat známky prasklin, koroze nebo jiné
nepravidelnosti. V případě jakýchkoli závad řetěz
nebo třmeny vyměňte.
