6.4 Elektroder

Om elektroder används för nivåstyrning, bör det observeras att
elektroder levereras i standardlängden 1 m. Längden måste där-
för justeras vid installationen, så att de aktiveras vid korrekta
nivåer.
Böj om möjligt bort elektroderna från varandra så att papper och
liknande föremål inte kan fastna mellan elektroderna och störa
signalen.
Skala av 10 till 15 mm av elektrodens undre ände när de kortats
till önskad längd.
Elektroderna levereras med 10 m kabel.

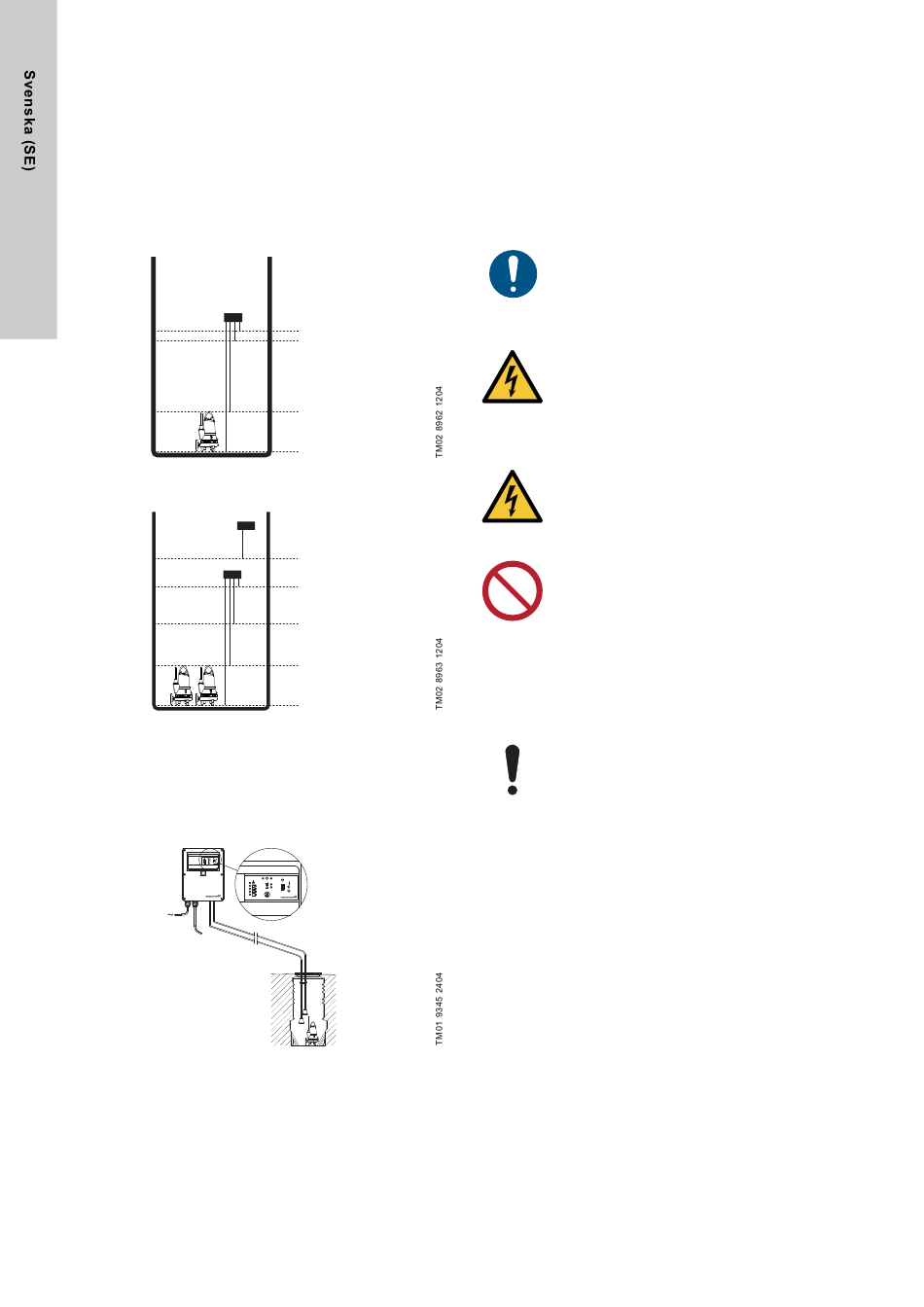

Fig. 18 Elektroder i en brunn med en pump
Fig. 19 Elektroder i en brunn med två pumpar
6.5 Nivåklockor
Nivåklockor är pulsgeneratorer för pumpstyrenhetens tryckbry-
tare och fungerar med pneumatiska tryckändringar. Trycket änd-
ras när vätskenivån ändras i nivåklockan. Nivåklockorna är
anslutna till styrenhetens tryckbrytare med tryckslangar.
CU 211
Fig. 20 Nivåklockor i en brunn med en pump
194
Larm: 32
Start: 22
Stoppnivån beror på
pumptypen
Gemensam: 11
Larm: 42
Start : 32
2
Start : 22
1
Stoppnivån beror på
pumptypen
Gemensam: 11
CU 211

6.6 Trycksensor

Om en trycksensor används, ska ett skyddsrör monteras för att
förhindra föroreningar och avlagringar.
6.7 Andra typer av nivåregleringsutrustning
Se monterings- och driftsinstruktionen för utrustningen.

7. Elanslutning

Se monterings- och driftsinstruktionen för pumpen och pumpsty-
renheten.
Den elektriska anslutningen ska utföras av en behö-
rig elektriker i enlighet med lokala bestämmelser.
VARNING
Risk för elektriska stötar
Risk för dödsfall eller allvarliga personskador
- Pumpen eller pumpstyrenheten måste vara anslu-
ten till ett externt nödstopp.
Om huvudströmbrytaren används som nödstopp,
måste den uppfylla EN 60204-1, 10.8.4.
FARA
Risk för elektriska stötar
Risk för dödsfall eller allvarliga personskador
- Kontrollera att strömförsörjningen är bortkopplad
och att den inte kan kopplas på av misstag innan
arbete påbörjas på produkten.
Installera inte Grundfos styrenhet och försörjningska-
belns fria ände inuti pumpstationen.

7.1 Installation av kablarna

Kablarna till nivåvippor och pump(ar) kan dras in i brunnen på
olika sätt. Kablarna dras ofta in i brunnen genom en genomföring
i brunnens sida. Om brunnen är försedd med ventilationsrör kan
kablarna dras in genom röret.
Se till att kablarna inte kläms eller skadas vid instal-
lation eller borttagning av pumpen.
Efter montering av pumpen och kablarna, måste
kablarna hängas upp på ett sådant sätt att eventuella
belastningar tas bort från kablarna.
