4.5 Montaggio del manicotto
1. Piegare il manicotto e inserirlo nel foro (dall'esterno del poz-
zetto).
2. Fare attenzione che il manicotto sia ben centrato nel foro.
3. Manicotti LM50/100: Tirare il manicotto verso l'esterno finché
il suo collare non viene a contatto con l'interno del pozzetto.
Manicotti L965: Tirare il manicotto all'esterno finché il colletto
non viene a contatto con l'interno del pozzetto a posizione di
ore 3 e 9.
Vedi fig. 14.
4. Lubrificare l'interno del manicotto con un lubrificante a base
d'acqua.
5. Smussare il tubo e premerlo nella posizione finale.
Manicotti LM50/100: Spingere il tubo di aspirazione nel mani-
cotto. Vedi fig. 12.
Poiché deve essere possibile estrarre la pompa dal
pozzetto, il tubo di aspirazione non deve protrudere
dalla camicia per più di 50 mm.
Lato pozzetto
Max. 50 mm

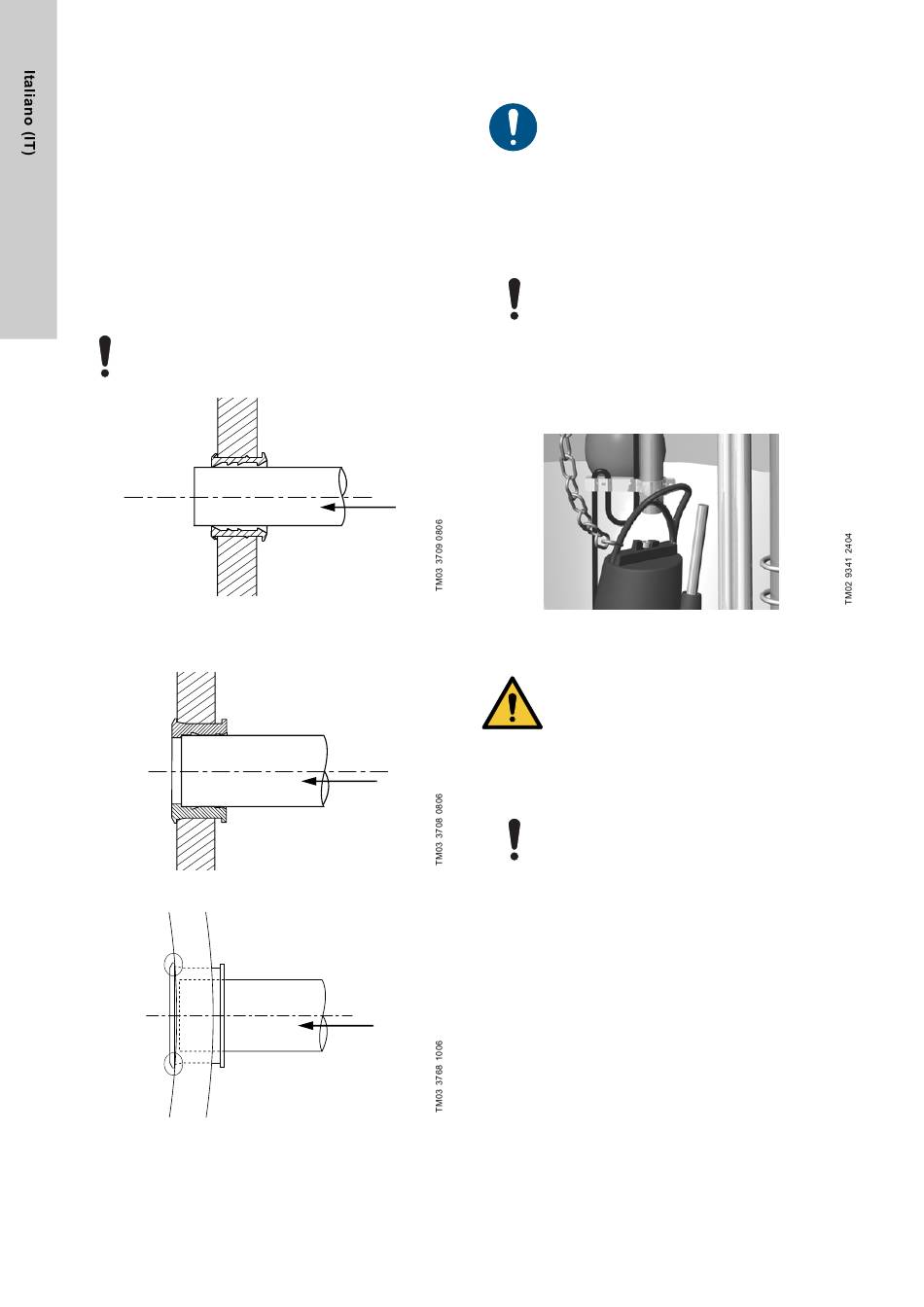

Fig. 12 Tubo con manicotto LM50/100, visto di lato
Manicotti L965: Spingere il tubo di aspirazione nel manicotto,
contro il fermo. Vedi fig. 13.
Lato
pozzetto
Fig. 13 Tubo con manicotto L 965, visto di lato
Lato
pozzetto
Fig. 14 Tubo con manicotto L965, visto dall'alto
116
4.6 Tubi con attacco flangiato
Se il pozzetto viene installato a temperature inferiori
a 0 °C, allentare tutti i bulloni delle flange e stringerli
nuovamente dopo l'installazione del pozzetto.
Si evitano in questo modo sollecitazioni meccaniche
sui tubi.

5. Installazione delle pompe

Alcune versioni sono fornite senza le pompe installate. Per
l'installazione e l'avvio della pompa, consultare le istruzioni di
installazione e funzionamento della pompa.
Calare con cura la pompa nel pozzetto, evitando di
procurare danni al pozzetto o alla pompa stessa.
5.1 Installazione della catena
In caso di pompa su autoaccoppiamento, raccomandiamo di
installare la catena nel golfare più avanzato della staffa di solle-
vamento. Il numero di golfari di sollevamento dipende dal tipo di
pompa.
Fig. 15 Catena installata sulla pompa
AVVERTENZA
Pericolo di schiacciamento
Morte o gravi lesioni personali
- I mezzi di sollevamento utilizzati devono essere
adeguati al peso della pompa, nonché in regola e
in conformità con le normative locali.
Le catene fornite da Grundfos sono contrassegnate
con il carico max. e la data di produzione.
Non superare il carico massimo.
Eseguire la manutenzione della catena in conformità
alle normative locali. Si consiglia di controllare le
catene e le maniglie fornite da Grundfos almeno una
volta l'anno per verificare la presenza di crepe, corro-
sione o altre irregolarità. In caso di difetti, sostituire
la catena o le maniglie.
