6. Установка реле уровня
Если канализационный резервуар оснащён
насосом с системой управления Auto
внешний регулятор уровня не требуется.
См. Руководство по монтажу и эксплуатации системы
регулировки уровня.
При установке реле уровня учитывайте следующее:
• Во избежание подсоса воздуха и возникновения вибраций
в насосе реле отключения (останова) насоса должно
подсоединяться так, чтобы насос останавливался ещё до
того, как он начнет подсасывать воздух.
• Если работает один насос, то пусковое реле уровня
устанавливают так, что запуск насоса будет происходить
при достижении перекачиваемой жидкостью требуемого
уровня; однако насос всегда должен начинать работать до
того, как уровень жидкости достигнет нижней кромки
донного подводящего трубопровода.
• В случае работы двух насосов пусковое реле уровня
устанавливают так, что запуск второго насоса будет
происходить до того, как уровень жидкости достигнет
нижней кромки донного подводящего трубопровода, а
первый насос будет включаться соответственно раньше
второго.
• Реле аварийно высокого уровня всегда должно
устанавливаться примерно на 100 мм выше пускового реле
уровня; однако аварийный сигнал всегда должен
подаваться до того, как уровень жидкости достигнет
впускной трубы.
Дополнительную информацию о настройках можно найти в
руководстве по монтажу и эксплуатации выбранной модели
реле уровня.
6.1 Уровни пуска и останова насоса
Полезный объём канализационного резервуара должен быть
достаточно большим, чтобы число повторно-
кратковременных включений не превышало максимально
допустимое значение для установленного в нём насоса. См.
Руководство по монтажу и эксплуатации насоса.
6.2 Установка контроллера насоса
См. руководство по монтажу и эксплуатации контроллера
насоса.
6.3 Поплавковые реле
Если выбраны поплавковые реле, они должны
устанавливаться на трубке, которая может выниматься из
канализационного резервуара. Это обеспечивает легкость
, то
ADAPT
регулировки поплавковых реле.

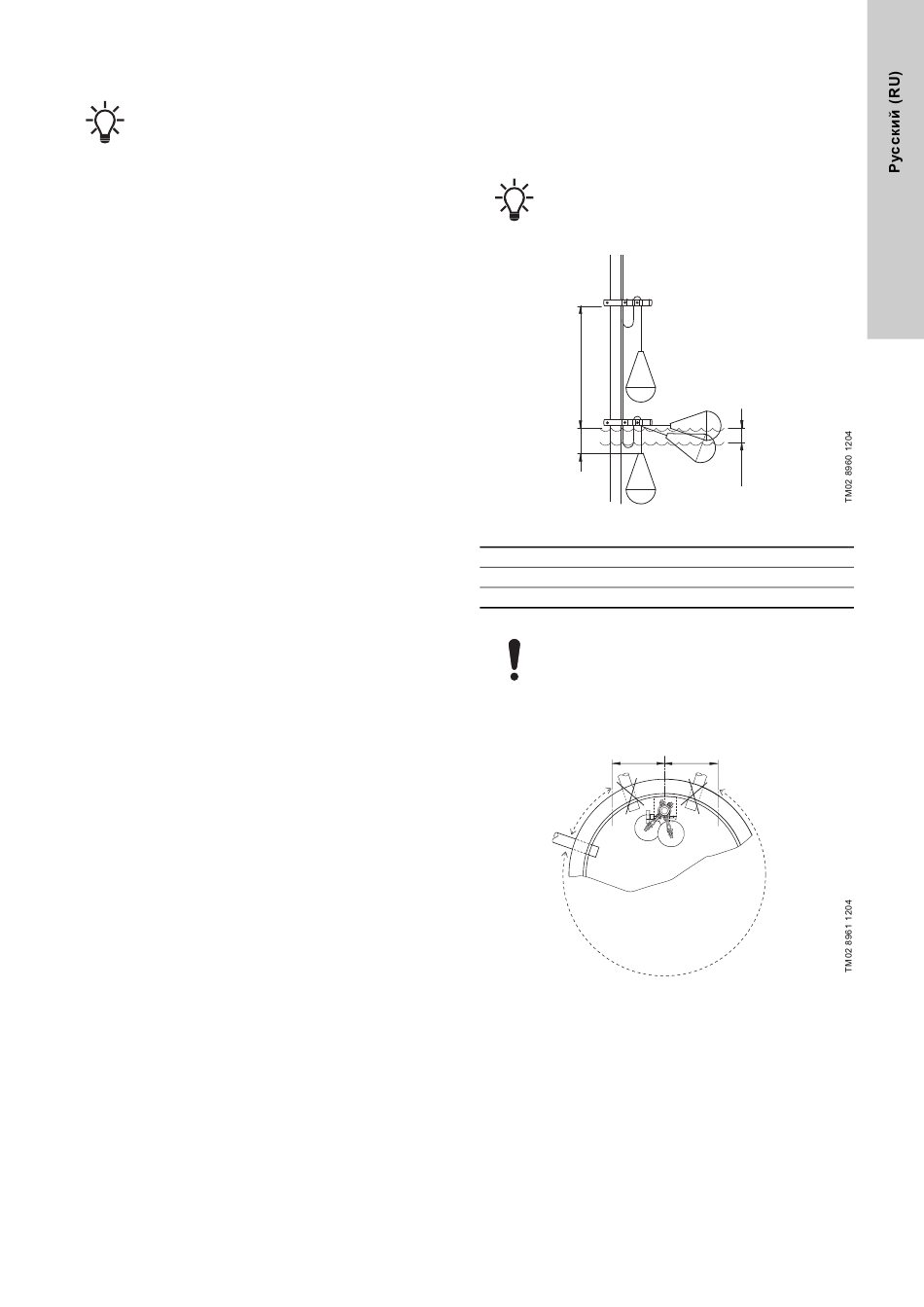

Рис. 16 Регулировка поплавковых реле
A
B
C
Недопустимо размещение подводящего трубопровода в зоне,
показанной на рис. 17, так как это нарушит
функционирование поплавковых реле.
Рис. 17 Положение подводящего трубопровода
Необходимо учитывать, что нижнее поплавковое
реле (реле останова) должно останавливать
насос до того, как уровень жидкости в
канализационном резервуаре упадёт ниже
минимального уровня насоса. См. Руководство по
монтажу и эксплуатации насоса.
A
B
Минимум 300 мм
От 50 до 100 мм
Рабочий диапазон 110 мм
Расстояние B не должно быть слишком большим,
так как в противном случае поплавковое реле
может застрять в других частях оборудования.
200 200
C
