4.4 Pripojenie potrubia

Spevnite zásyp okolo nádrže až ku spodnej časti prípojky rúry
pred pripojením potrubia.
Pred pripojením potrubí skontrolujte, že:
• Rúry a tesnenia musia byť čisté.
• Nasávacie potrubie musí byť správne zarovnané s prípojkou
potrubia.
Odporúčame vybaviť nádrž vetracím potrubím
(doplnok).
Pripojenie vstupného a výstupného potrubia musí
byť urobené podľa miestnych predpisov.
Otvory na prívodné potrubie, elektrické pripojenie
a odvzdušnenie sa vyvŕtajú na mieste.
Označte miesto na nádrži, kde má byť pripojené prívodné
potrubie. Pílou na otvory vyrežte príslušný otvor. Z vyrezaného
otvoru odstráňte všetky nerovnosti. Píla na otvory sa dodáva ako
príslušenstvo. Pozri nižšie uvedenú tabuľku.
LM50/40 40 96230763
LM50/50 50 96230753
LM50/63 63 96571523
LM50/75 75 96571527
LM50/90 90 96571528
L965/110 110 91716040
L965/160 160 91713754
LM100/200 200 91712032
Vrták s vodiacim čapom
4.4.1 PS.R.05 - PS.R.10
Vstupný otvor
odporúčame vyvŕtať
do hladkej valcovej
časti telesa.

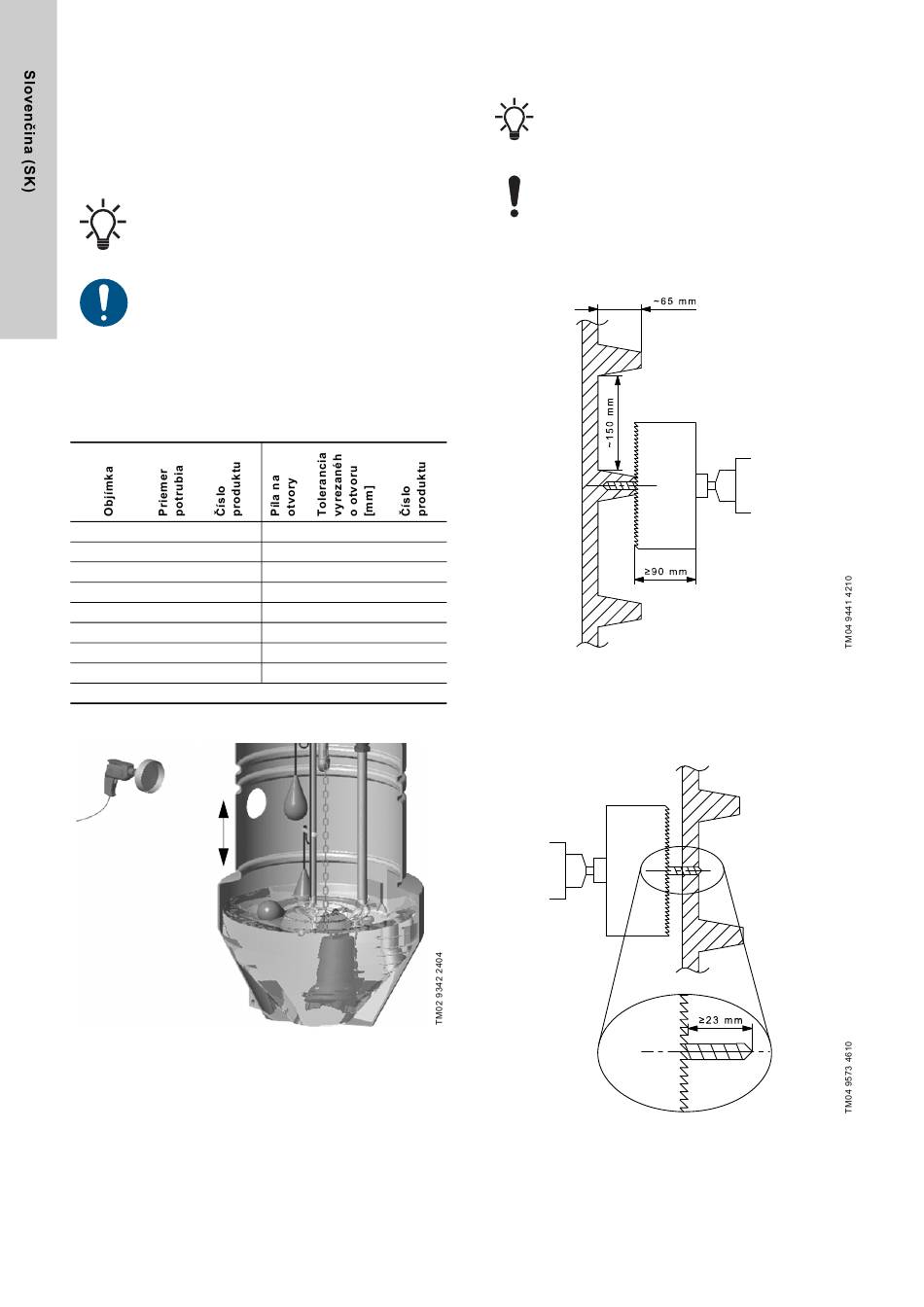

Vyvŕtanie prívodného otvoru, ∅500-1200
Obr. 9
206
51 - 2/+ 1 96571532
60 - 2/+ 1 96571533
75 - 2/+ 1 96571534
86 - 2/+ 1 96571535
102 - 2/+ 1 96571536
127 - 0/+ 2 91713756
177 - 0/+ 2 91713755
212 - 2/+ 1 91712025
91712026
4.4.2 PS.R.17
Píla na otvory musí mať výšku pílového listu
minimálne 90 mm.
Prívod sa nesmie vyrezať v blízkosti potrubí,
plavákových spínačov alebo iných častí inštalácie
nádrže.
Vŕtanie otvoru zvonka
Ak je priemer otvoru väčší ako 150 mm alebo ak má byť vŕtaný do
výstužného rebra, vyvŕtajte ho v strede rebra. Viď obr. 10.
Obr. 10 Vŕtanie otvoru zvonka
Vŕtanie z vnútra
Vzhľadom k valcovému tvaru nádrže musí navádzací vrták
presahovať reznú hranu píly minimálne o 23 mm. Poloha otvoru
nie je rozhodujúca. Viď obr. 11.
Obr. 11 Vŕtanie z vnútra
