4.2.1 Dolgu
Tablalı kompaktörü pit duvarına 30 cm'den daha
yakında kullanmayın.
1 1a

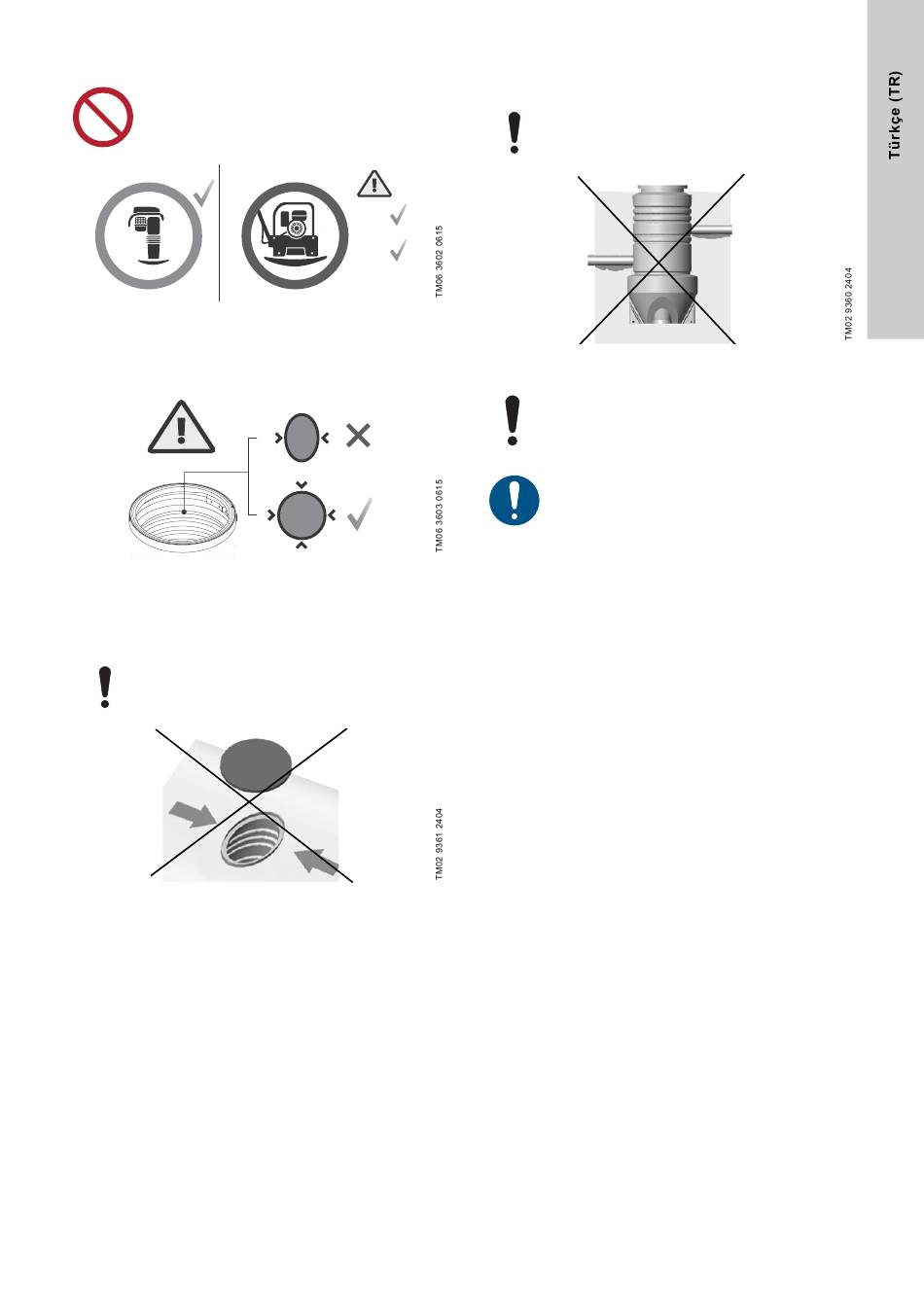

Şekil 3 Kompaktörler
• Dolgu, pite tüm kenarlardan yeterli destek sağlamalıdır ve
noktasal darbe veya benzer darbeler olmadan yükün
aktarılabilmesini sağlamalıdır. Bkz. şek. 4.
2
Şekil 4 Pitin tüm kenarlarında dengeli basınç
• Dolgu, yatak katmanıyla aynı gereksinimleri karşılamalıdır.
• Dolgu, pitin hasar görmeyeceği veya deforme olmayacağı
şekilde gerçekleştirilmelidir.
Dolgu sırasında pitin deforme olmaması
(ovalleşmemesi) için kapak takılmalıdır.
Şekil 5 Sıkıştırmanın ardından oval pit
• Dolgu maksimum 30 cm'lik katmanlar halinde sıkıştırılmalıdır
(sıkıştırmanın ardından yaklaşık 20 cm olmalıdır).
Max.
25 kN
Max.
150 kg
Şekil 6
Giriş ve çıkış boruları altındaki dolguyu doğru bir
şekilde sıkıştırarak, dolgu oturduğu zaman aşağı
doğru yüklere maruz kalmamasını sağlayın. Bkz.
şek. 6.
Boruların altında yetersiz sıkıştırma
Pit için delik açılırsa, yüzdürmeyi önlemek için
dolgunun sıkıştırılmasına özellikle dikkat edin.
Mekanik sıkıştırma ekipmanı kullanın ve dolguyu
minimum %97 proktor yoğunluğuna kadar sıkıştırın.
