6.4 Elektroder

Hvis der bruges elektroder til niveaustyring, skal man være
opmærksom på at elektroderne leveres i standardlængder på 1
m. Under installationen skal deres længde derfor tilpasses så de
aktiveres ved de rigtige niveauer.
Hvis det er muligt, så bøj elektroderne væk fra hinanden så papir
og lignende ikke kan sætte sig mellem dem og forstyrre signalet.
Efter afkortning skal de nederste 10-15 mm af elektroderne afiso-
leres.
Elektroderne leveres med 10 m kabel.

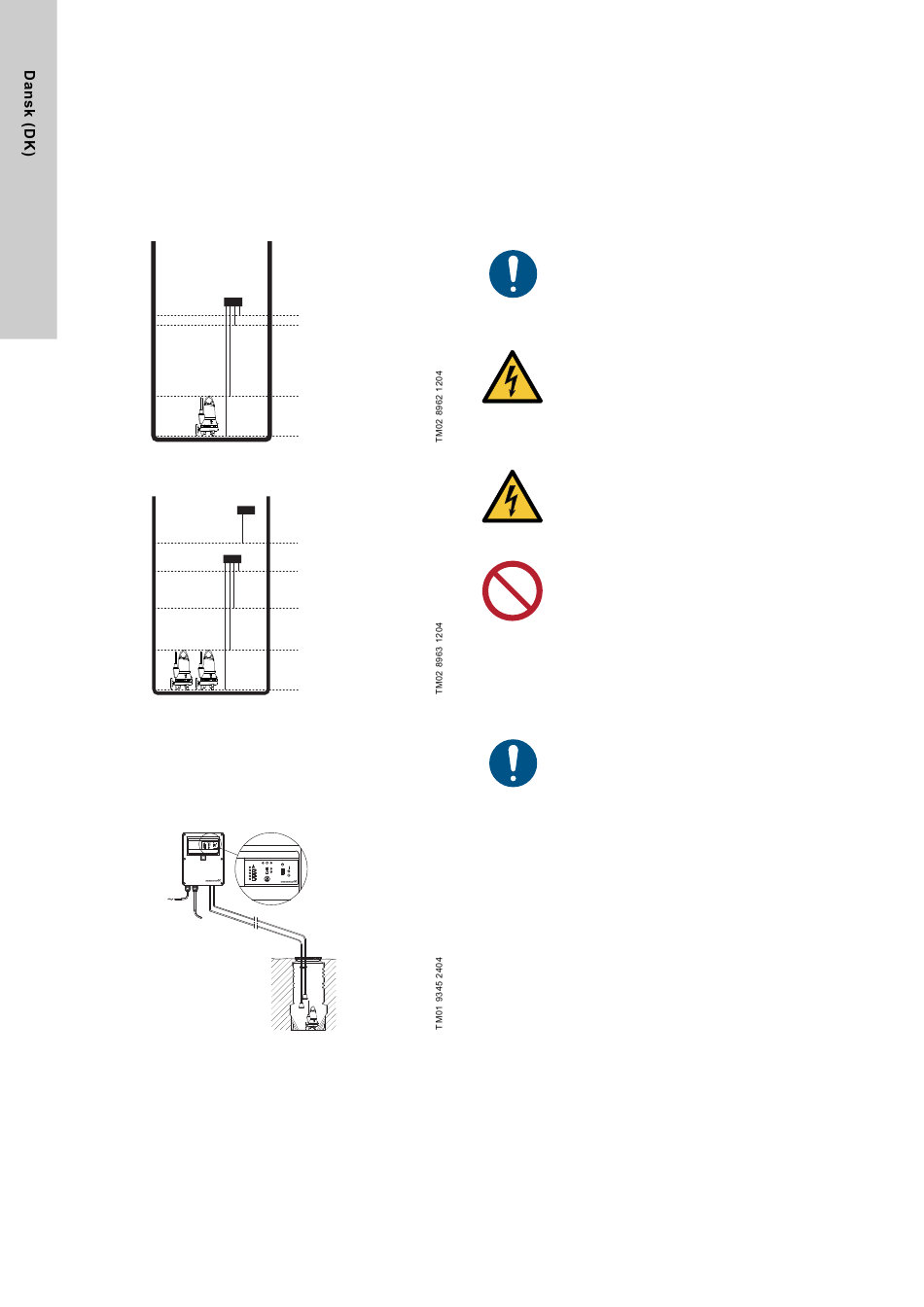

Fig. 18 Elektroder i en brønd med én pumpe
Fig. 19 Elektroder i en brønd med to pumper

6.5 Niveauklokker

Niveauklokker er impulsgivere til pumpestyringens pressostater
og fungerer ved hjælp af pneumatiske trykændringer. Trykket
ændrer sig når væskeniveauet i en klokke ændrer sig. Niveau-
klokkerne er tilsluttet styringens pressostater via trykslanger.
CU 211
Fig. 20 Niveauklokker i en brønd med én pumpe
58
Alarm: 32
Start: 22
Stopniveauet
afhænger af
pumpetypen.
Fælles: 11
Alarm: 42
Start : 32
2
Start : 22
1
Stopniveauet
afhænger af
pumpetypen
Fælles: 11
CU 211

6.6 Tryktransducer

Hvis der bruges en tryktransducer, skal den installeres i et
beskyttelsesrør for at forhindre tilsmudsning og aflejringer.

6.7 Andre typer niveaustyringsudstyr

Se monterings- og driftsinstruktionen for udstyret.

7. Eltilslutning

Se monterings- og driftsinstruktionen for pumpen og pumpestyrin-
gen.
Eltilslutning skal foretages af autoriserede personer i
henhold til lokale forskrifter.
ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
- Pumpen eller pumpestyringen skal tilsluttes et eks-
ternt nødstop.
Hvis en hovedafbryder bruges som nødstop, skal
den opfylde EN 60204-1, 10.8.4.
FARE
Elektrisk stød
Død eller alvorlig personskade
- Før du foretager arbejde på produktet, skal du
afbryde strømforsyningen og sikre at den ikke ufor-
varende kan genindkobles.
Installér ikke Grundfos-kontrolbokse og forsynings-
kablets frie ende inden i pumpestationen.

7.1 Installation af kablerne

Kablerne til niveauafbryderne og til pumpen/pumperne kan føres
ind i brønden på forskellige måder. Ofte føres kablerne ind via en
kabelgennemføring i siden af brønden. Er brønden forsynet med
et udluftningsrør, kan det bruges som kabelgennemføring.
Sørg for ikke at klemme eller beskadige kablerne når
pumpen installeres eller afmonteres.
Når pumpen og kablerne er monteret, skal kablerne
hænge på en sådan måde at de ikke belastes.
