9 Abgasanlagen
9.10.1 Bauart C (raumluftunabhängig)
Bei Abgasanlagen der Bauart C wird die Verbrennungs-
luft des Gas-Brennwertkessels von außerhalb des Hau-
ses zugeführt. Das Abgas wird nach außen abgeführt.
9.10.2 Bauart B (raumluftabhängig)
Wenn ein raumluftunabhängiger Betrieb nicht ge-
wünscht wird oder bauseitig nicht möglich ist, kann der
Heizkessel raumluftabhängig angeschlossen werden.
Wenn der Heizkessel raumluftabhängig betrieben wird,
muss der Aufstellraum mit den erforderlichen Verbren-
nungsluftöffnungen versehen sein.
Bauart Bxx
Bei Abgasanlagen der Bauart B wird die Verbrennungs-
luft dem Aufstellraum entzogen. Die Abgase gelangen
über die Abgasanlage nach außen. In diesem Fall die
gesonderten Vorschriften für den Aufstellraum und den
raumluftabhängigen Betrieb einhalten. Zur Verbrennung
muss genügend Verbrennungsluft zuströmen.
Vorbereitung für raumluftabhängige Betriebsweise
(Bauart B , B )
23 23P
Bei raumluftabhängigem Betrieb darf der Ringspalt zur
Verbrennungsluftzufuhr (
deckt werden.
1
2
3

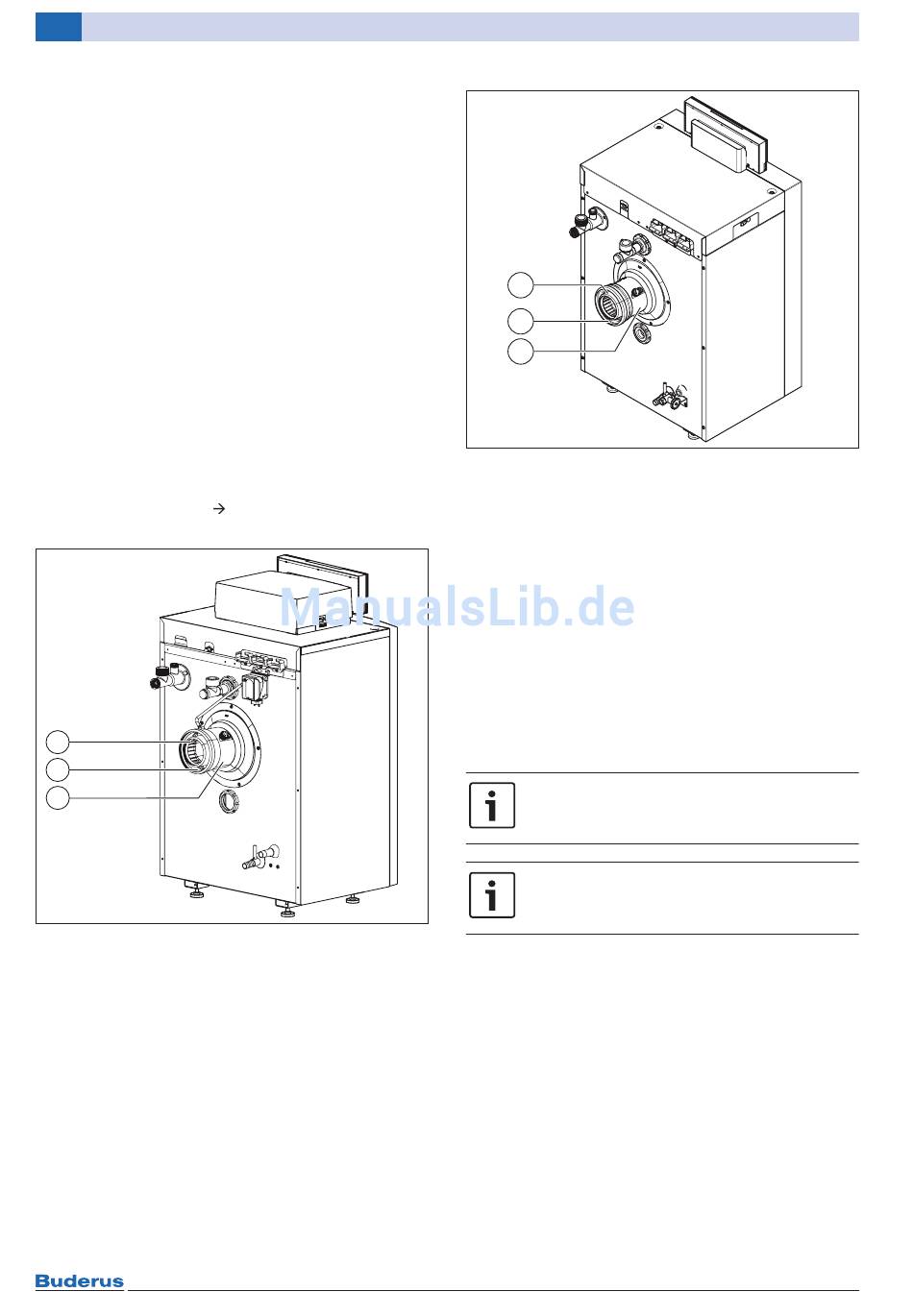

Bild 100 Abgasanschluss montieren Logano plus GB212
[1] Abgasanschluss
[2] Ringspalt zur Verbrennungsluftzufuhr
[3] Anschlussstück mit Messöffnungen
98
Bild 100, [2]) nicht abge-
6 720 820 401-37.1T
1
2
3
Bild 101 Abgasanschluss montieren Logano plus KB192i
9.11

Hinweise zur Montage

▶ Installationsanleitungen des Abgaszubehörs
beachten.
▶ Horizontal verlegte Abgasleitung mit 3 ° Steigung
(= 5 cm pro Meter) in Abgasströmungsrichtung ver-
legen.
▶ Bei Abgasführungsart C53/C53x: Gegebenenfalls
Verbrennungsluftleitung isolieren, um Kondensat-
bildung auf der Außenseite zu verhindern.
▶ Prüf- und Reinigungsöffnungen so einbauen, dass sie
möglichst leicht zugänglich sind.
▶ Bei waagerechten Längen der Abgasleitung > 1 m:
Bauseits Halterungen vorsehen, um einen last- und
spannungsfreien Anschluss an den Kessel zu
gewährleisten.
Bei außen liegender Installation darf die
Höhe über der letzten Halterung nicht mehr
als 1,5 m betragen.
Nur Original-Abgasrohrdichtungen vom Her-
steller verwenden.
