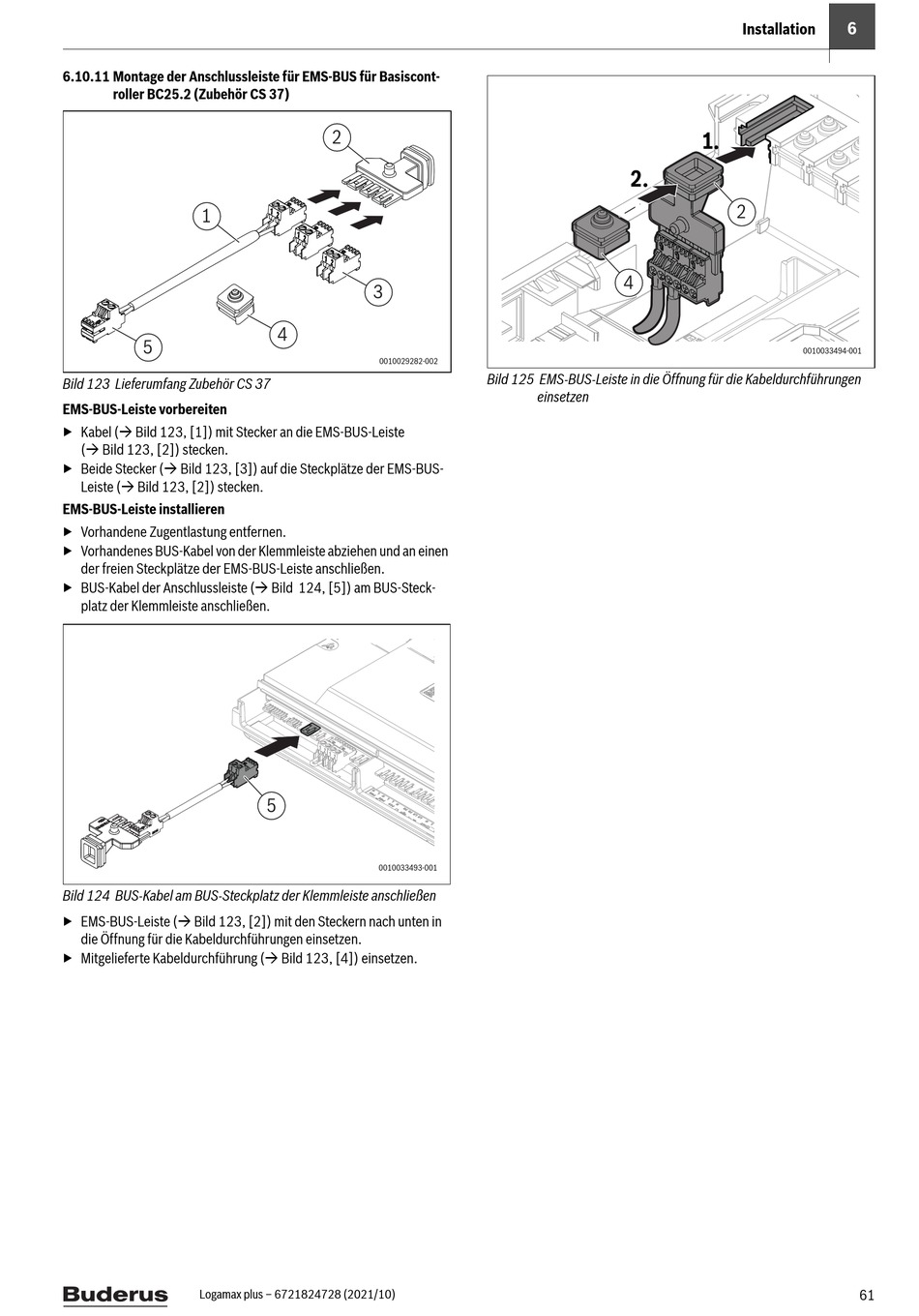

6.10.11 Montage der Anschlussleiste für EMS-BUS für Basiscont-
roller BC25.2 (Zubehör CS 37)
1
5
Bild 123 Lieferumfang Zubehör CS 37
EMS-BUS-Leiste vorbereiten
▶ Kabel ( Bild 123, [1]) mit Stecker an die EMS-BUS-Leiste
( Bild 123, [2]) stecken.
▶ Beide Stecker ( Bild 123, [3]) auf die Steckplätze der EMS-BUS-
Leiste ( Bild 123, [2]) stecken.
EMS-BUS-Leiste installieren
▶ Vorhandene Zugentlastung entfernen.
▶ Vorhandenes BUS-Kabel von der Klemmleiste abziehen und an einen
der freien Steckplätze der EMS-BUS-Leiste anschließen.
▶ BUS-Kabel der Anschlussleiste ( Bild 124, [5]) am BUS-Steck-
platz der Klemmleiste anschließen.
Bild 124 BUS-Kabel am BUS-Steckplatz der Klemmleiste anschließen
▶ EMS-BUS-Leiste ( Bild 123, [2]) mit den Steckern nach unten in
die Öffnung für die Kabeldurchführungen einsetzen.
▶ Mitgelieferte Kabeldurchführung ( Bild 123, [4]) einsetzen.
Logamax plus – 6721824728 (2021/10)
2
3
4
0010029282-002
5
0010033493-001
2.
4
Bild 125 EMS-BUS-Leiste in die Öffnung für die Kabeldurchführungen
einsetzen
6
Installation
1.
2
0010033494-001
61
