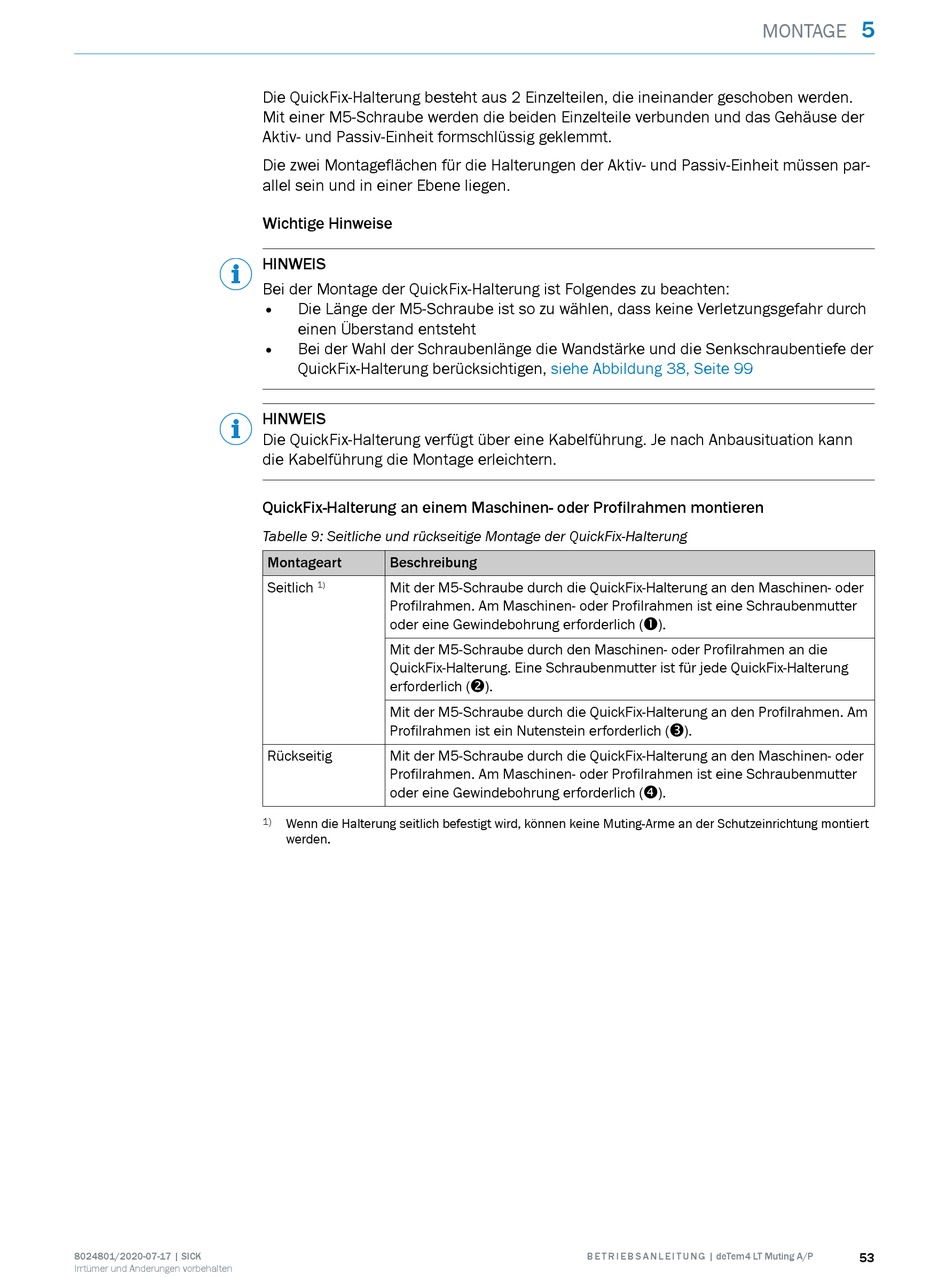

Die QuickFix-Halterung besteht aus 2 Einzelteilen, die ineinander geschoben werden.
Mit einer M5-Schraube werden die beiden Einzelteile verbunden und das Gehäuse der
Aktiv- und Passiv-Einheit formschlüssig geklemmt.
Die zwei Montageflächen für die Halterungen der Aktiv- und Passiv-Einheit müssen par‐
allel sein und in einer Ebene liegen.
Wichtige Hinweise
HINWEIS
Bei der Montage der QuickFix-Halterung ist Folgendes zu beachten:
• Die Länge der M5-Schraube ist so zu wählen, dass keine Verletzungsgefahr durch
einen Überstand entsteht
• Bei der Wahl der Schraubenlänge die Wandstärke und die Senkschraubentiefe der
QuickFix-Halterung berücksichtigen,
HINWEIS
Die QuickFix-Halterung verfügt über eine Kabelführung. Je nach Anbausituation kann
die Kabelführung die Montage erleichtern.
QuickFix-Halterung an einem Maschinen- oder Profilrahmen montieren
Tabelle 9: Seitliche und rückseitige Montage der QuickFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
1)
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (!).
Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die
QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung
erforderlich (").
Mit der M5-Schraube durch die QuickFix-Halterung an den Profilrahmen. Am
Profilrahmen ist ein Nutenstein erforderlich (§).
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich ($).
1) Wenn die Halterung seitlich befestigt wird, können keine Muting-Arme an der Schutzeinrichtung montiert
werden.
siehe Abbildung 38, Seite 99
