4

Montage

4.1

Lieferumfang

4.2

Montageanforderungen

4.3 Montage des Geräts
8028106/2023-01-26 | SICK
Irrtümer und Änderungen vorbehalten
• Farb-Sensor in der bestellten Ausführung
• Quickstart
• Sicherheitshinweise
•
Typischer Platzbedarf für Gerät, siehe typenspezifisches Maßbild,
zeichnung", Seite 41.
• Technische Daten wie beispielsweise die zulässigen Umgebungsbedingungen für
den Betrieb des Geräts einhalten (z. B. Temperaturbereich, EMV-Störaussendung,
Erdpotenzial) siehe „Technische Daten", Seite 41
• Um Kondenswasser zu vermeiden, Gerät keinem schnellen Temperaturwechsel
aussetzen.
• Gerät vor direkter Einstrahlung durch Sonne, Scheinwerfer oder Blitzlichtern schüt‐
zen.
• Gerät nur über die dafür vorgesehenen, paarweisen Befestigungsbohrung befesti‐
gen.
• Erschütterungs- und schwingungsfreie Befestigung.
Der CSS ist mit einem runden Lichtfleck ausgestattet. Die Größen des Lichtflecks
variiert je nach Variante und Tastabstand. Den Sensor über die Befestigungsbohrung so
einbauen, dass der Lichtfleck auf das Objekt fällt.
Der Tastabstand kann im Arbeitsbereich frei gewählt werden. Die integrierte automa‐
tische Tastweitenregulierung erlaubt eine Veränderung der Tastweite bei gleichbleiben‐
der Farbzuordnung. Die beste Farbauflösung kann im Nahbereich und bei geringster
Ansprechzeit erzielt werden.
Bei hochglänzenden Materialien sollte der Sensor zur besseren Detektionssicherheit
seitlich um 15° geneigt werden.
CSS
Working range
Light spot size

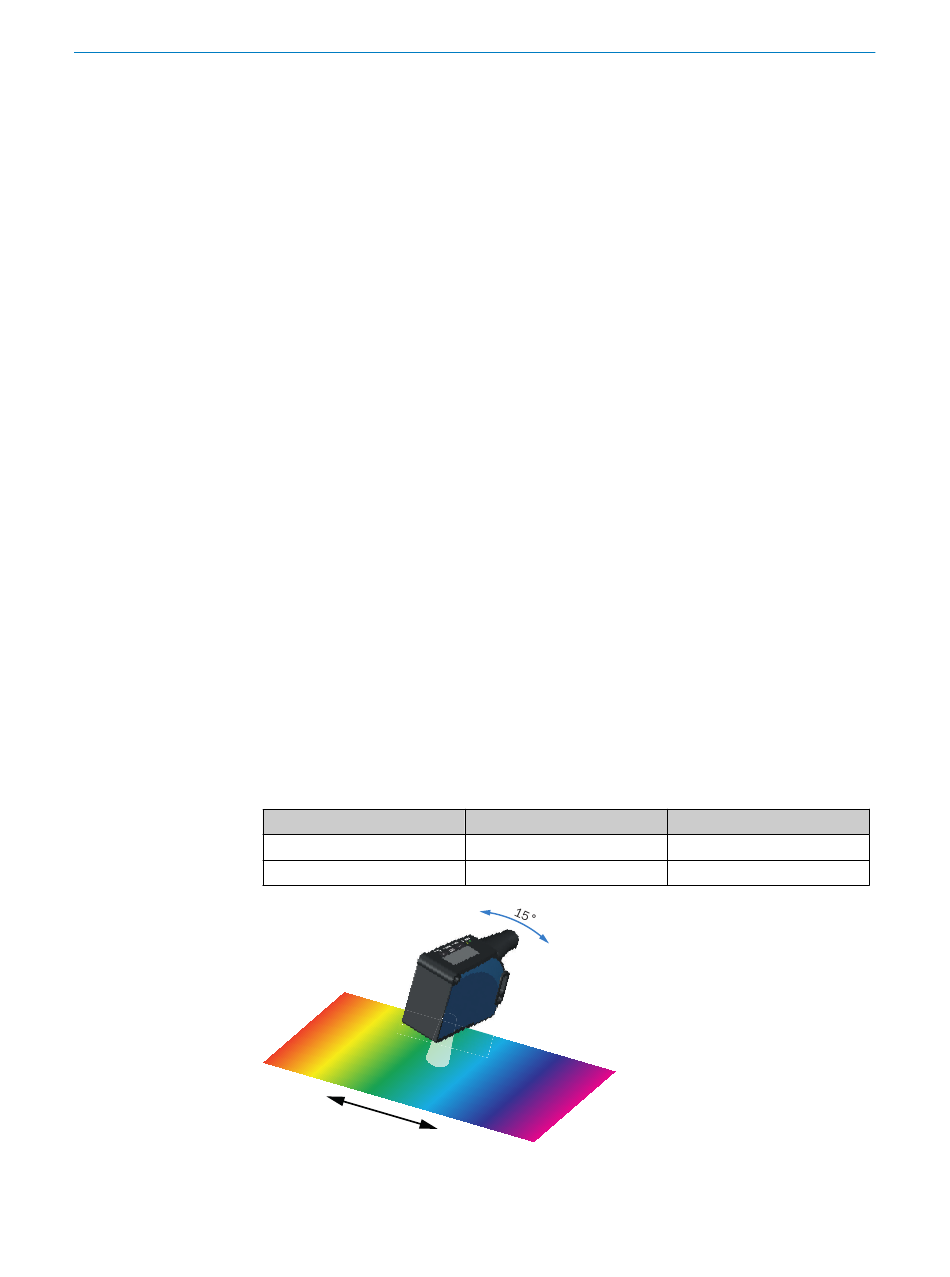

Abbildung 4: Montage CSS High Resolution
xxxxDxxxxxxxx
50...500 mm
8...32 mm round
B E T R I E B S A N L E I T U N G | CSS High Resolution
MONTAGE
siehe „Maß‐
xxxxCxxxxxxxx
50...150 mm
3.5...7 mm round
