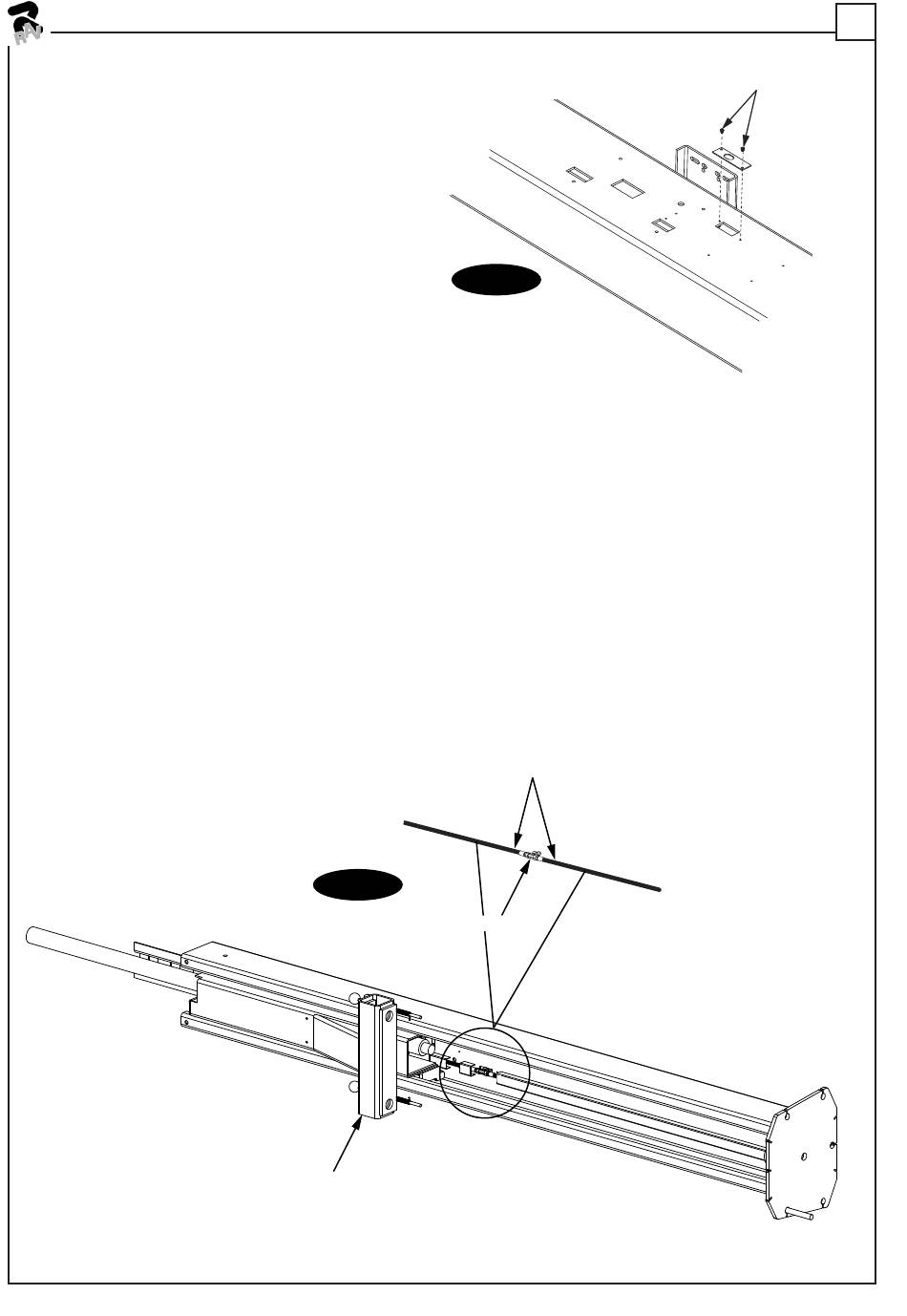

2. Couvercle du raccord en T de l'unité de
puissance : Lorsque l'unité de puissance est posée
au sol, installer le couvercle en utilisant (2) M4x6 Lg.
Vis à empreinte cruciforme Philips Fig. 3.
3. Tuyaux : Nettoyer les tuyaux et adaptateurs.
Inspecter tous les filetages à la recherche de dégâts
et les extrémités des tuyaux afin de s'assurer qu'ils
sont bien sertis.
Procédure de serrage des raccords évasés
1. Visser les raccords ensemble à la main. Ensuite,
en utilisant la clé de la taille adaptée, tourner le
raccord à tête plate à six pans creux 2-1/2.
IMPORTANT :
Le logement évasé NE DOIT
PAS tourner lors du serrage. Seul l'écrou
doit tourner.
2.
Dévisser le raccord d'un tour complet.
3.
Serrer à nouveau les raccords manuellement.
Puis, en utilisant une clé, tourner le raccord
2-1/2 à tête plate à six pans creux. Cette
intervention complètera la procédure de
serrage et développera un joint étanche à la
pression.
AT T E N T I O N :
endommagerait le raccord, provoquant ainsi
une fuite de fluide.
ATTENTION :
Un serrage excessif de l'écrou
auto-freiné pourrait déchirer le joint torique
ou déformer les filets à la sortie du collecteur
de la pompe.
80
U n s e r r a g e e x c e s s i f
Fig. 4
Fig. 3
Raccord en T de l'unité de puissance
Chariot
Fig. 3
Fig. 2
4. Raccord en T de l'unité de puissance :
Lorsque la colonne est encore posée au sol, pousser
le chariot de l'élévateur aussi haut que possible pour
installer le raccord en T de l'unité de puissance. Une
fois que le chariot est levé, installer le raccord en T
de l'unité de puissance et les tuyaux de la colonne
(fig. 4).
AT T E N T I O N
endommagerait le raccord, provoquant ainsi
une fuite de fluide.
Tuyau hydraulique
0496-M005-0
M4x6 Lg. PHMS
: U n s e r r a g e e x c e s s i f
