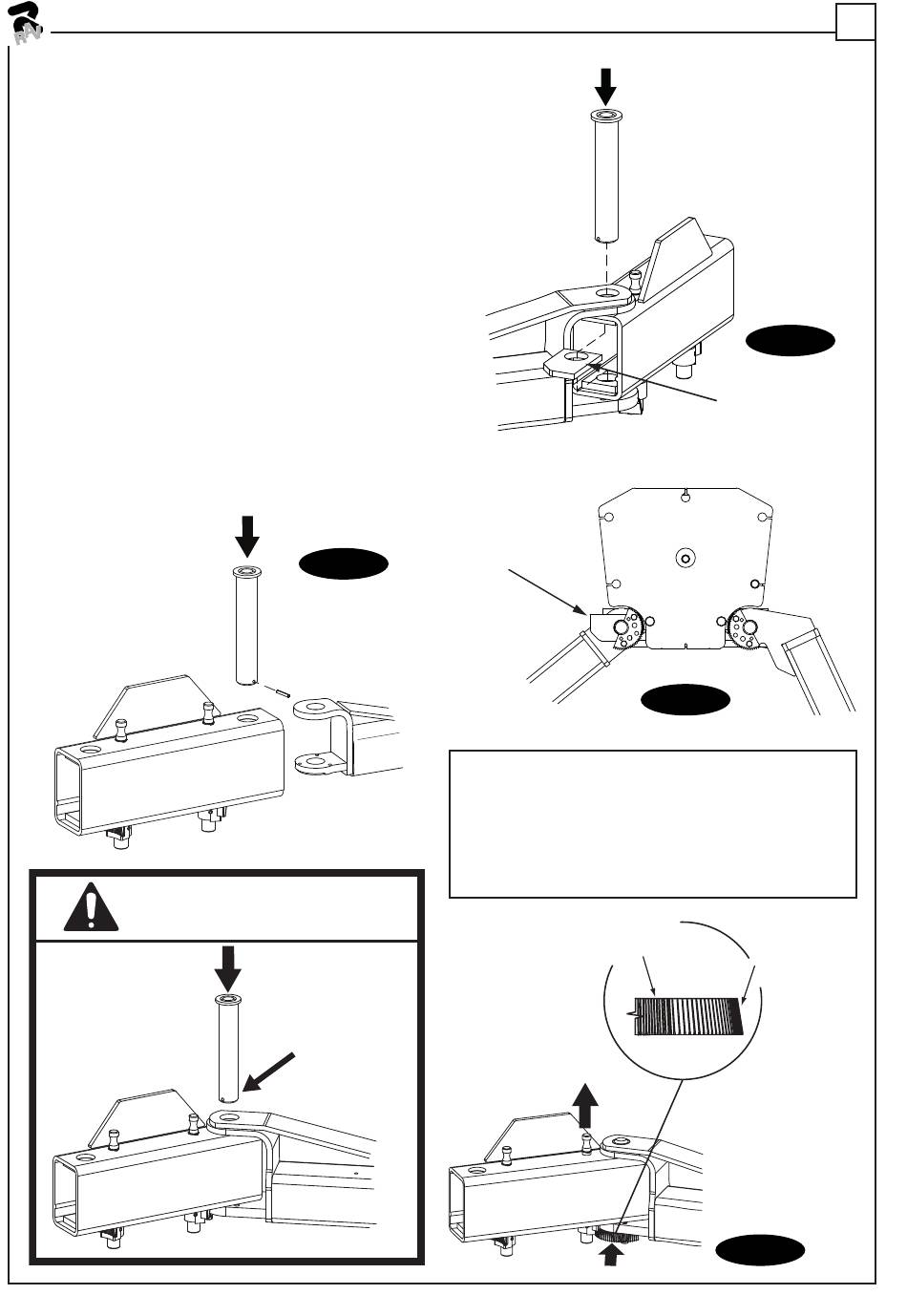

20. Brazos y sistemas de retención: Antes de
montar los brazos, eleve los carros hasta una altura
cómoda. Engrase los pasadores y los orificios de los
brazos giratorios con grasa de litio. Inserte el brazo
en la horquilla, como se muestra en la Fig. 25a.
Monte el perno o los pernos, de 1-3/4" de diámetro
y el tope del brazo, como se muestra en la Fig. 25a.
Monte la clavija de resorte para asegurar el pasador
del brazo en su lugar, como se muestra en la Fig.
25a.
Nota: El tope del brazo solo debe montarse en
el lado donde se encuentra la unidad de
control. Móntelo junto con el pasador del
brazo, como se muestra en la Fig. 25b.
Observe la orientación del tope del brazo
en la Fig. 25c.
CAUTION
118
Nota: Posición y orientación
del tope del brazo
Fig. 25a
NOTA: Una vez instalado el brazo en la horquilla,
tire del pasador del actuador hacia arriba y gire el
brazo completamente, asegurándose de que el
mecanismo de retención y el bloque de engranajes
permanezcan alineados en todo momento. Si no es
así, retire el mecanismo de retención y móntelo en
la posición opuesta.
Installation
Pinch Point
Keep Hands
Above Groove
0496-M005-0
Fig. 25c
Grabado TOP en la parte
superior del mecanismo de
retenciónr
Fig. 25b
Tope del brazo
OBSERVE la
orientación de la
rueda dentada
cónica
Fig. 26a
