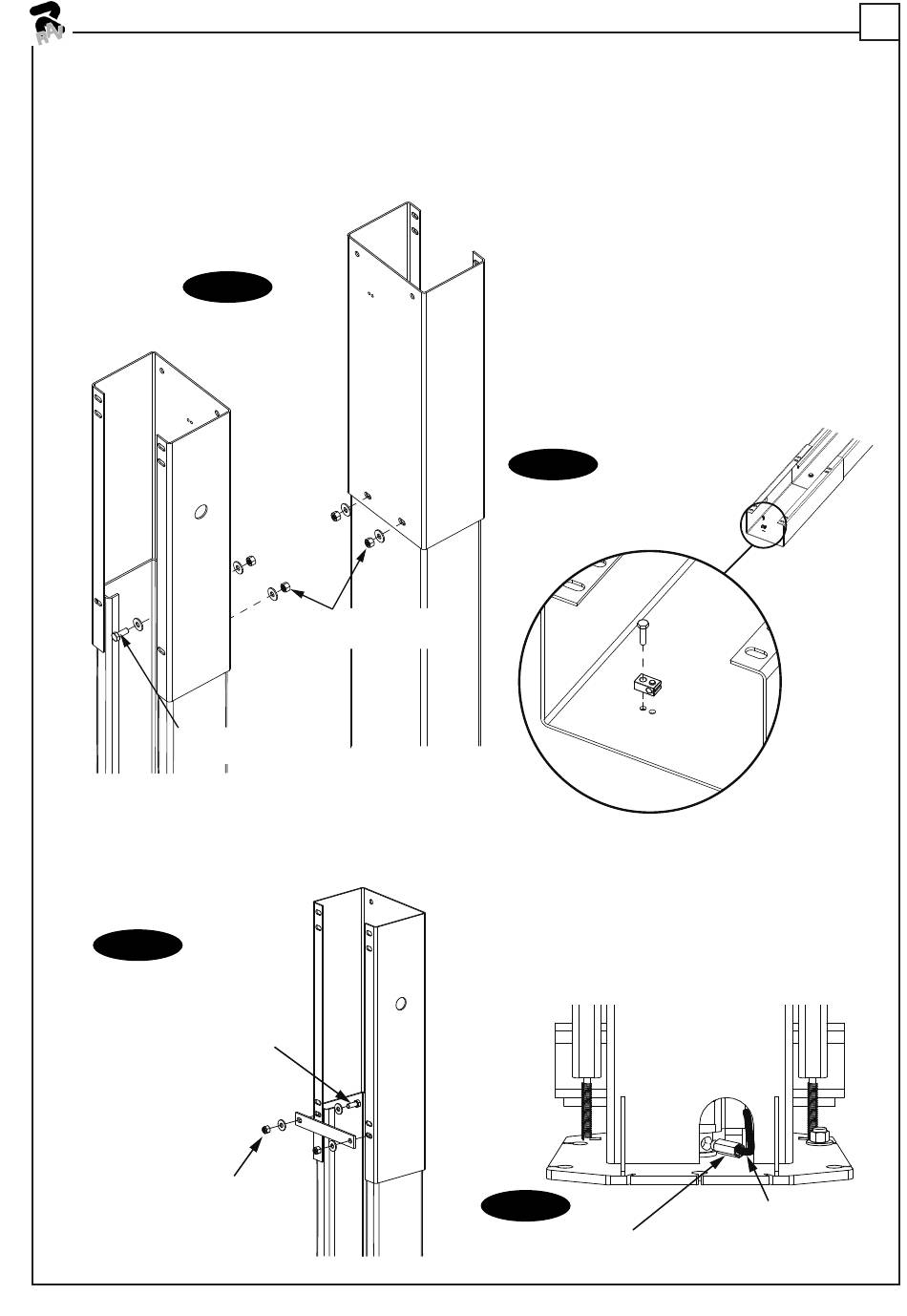

5. Rallonges de la colonne : Installer les
rallonges de la colonne à l'aide de (2) Vis à
tête hexagonale pour chariot 1/2"-13NC x 1
1/4" et écrous auto-freinés en Nylon, fig. 5.
Fig. 5
Fig. 4
1/2"-13NC x 1-1/4" HHCS et
1/2" Rondelle plate
6. Barre de renforcement : Installer la barre de
renforcement sur la colonne et l'extension de la
colonne à l'aide de (2) vis à tête hexagonale 1/2"-
13NC x 1-1/4", (4) Rondelles plates 1/2" et (2)
écrous auto-freinés en nylon 1/2"-13NC (Fig. 6).
Fig. 6 Fig. 5
1/2"-13NC x 1-1/4" HHCS
et 1/2" Rondelle plate
1/2"-13NC
Écrou auto-freiné en nylon
et 1/2" Rondelle plate
1/2"-13NC Écrou auto-freiné en nylon
et 1/2" Rondelle plate
0496-M005-0
7. Guides des câbles de verrouillage : Installer
les supports de guidage du conduit du câble de
verrouillage avec (1) vis à tête hexagonale 1/4"-
20NC x 1" et des écrous auto-freinés à bride 1/4"-
20NC, les vis à tête hexagonale devrait passer
à travers le trou le plus proche du bord comme
l'indique la fig. 7.
8. Configuration de l'élévateur : Positionner les
colonnes dans la zone de réception en utilisant
les dimensions indiquées dans les fig. 1a et 1b.
Placer la colonne avec le support de montage
de l'unité de puissance sur le côté passager du
véhicule de l'élévateur. Les parties arrière des
plaques de base des deux colonnes doivent
être d'équerre par rapport à la ligne centrale de
l'élévateur. Des encoches sont découpées dans
chaque plaque de base pour indiquer la ligne
centrale de l'élévateur. Utiliser un équipement
adapté pour lever le chariot jusqu'à la première
position de verrouillage. S'assurer que le loquet
de verrouillage est bien engagé.
Fig. 7
Fig. 6
9. Raccord du cylindre : Pousser le chariot
jusqu'au premier blocage, puis installer le
raccord sur le vérin à travers la petite ouverture
sur le bas de la colonne. Fig. 8
AT T E N T I O N :
endommagerait le raccord, provoquant ainsi
une fuite de fluide.
Fig. 8
Fig. 7
Raccord
U n s e r r a g e e x c e s s i f
Tuyau
