20. Bras et systèmes de retenue : Avant
d'installer les bras, lever les chariots à une hauteur
pratique. Graisser les axes et les trous des bras
tournants avec de la graisse au lithium. Introduire
le bras dans la fourchette, Fig. 25a. Installer l'axe
(ou les axes), ayant un diamètre 1-3/4" et l'arrêt du
bras, Fig. 25a. Installer la fiche électrique pour fixer
l'axe du bras en position, Fig. 25a.
Remarque : L'arrêt du bras ne doit être installé
que sur le côté où se trouve l'unité de
commande. Le monter conjointement à l'axe
du bras, Fig. 25b. Observer l'orientation de
l'arrêt du bras sur la Fig. 25c.
Après avoir installé les bras et les axes, monter les
mécanismes de retenue des bras, tel qu'indiqué
ci-après : Installer le mécanisme de retenue sur
l'anneau à tige du bras, comme l'indique la fig. 26a.
S'assurer que le côté de la roue dentée portant
l'indication TOP est orienté vers le haut, Fig. 26a.
CAUTION
94
Remarque : Position et
orientation de l'arrêt du
bras

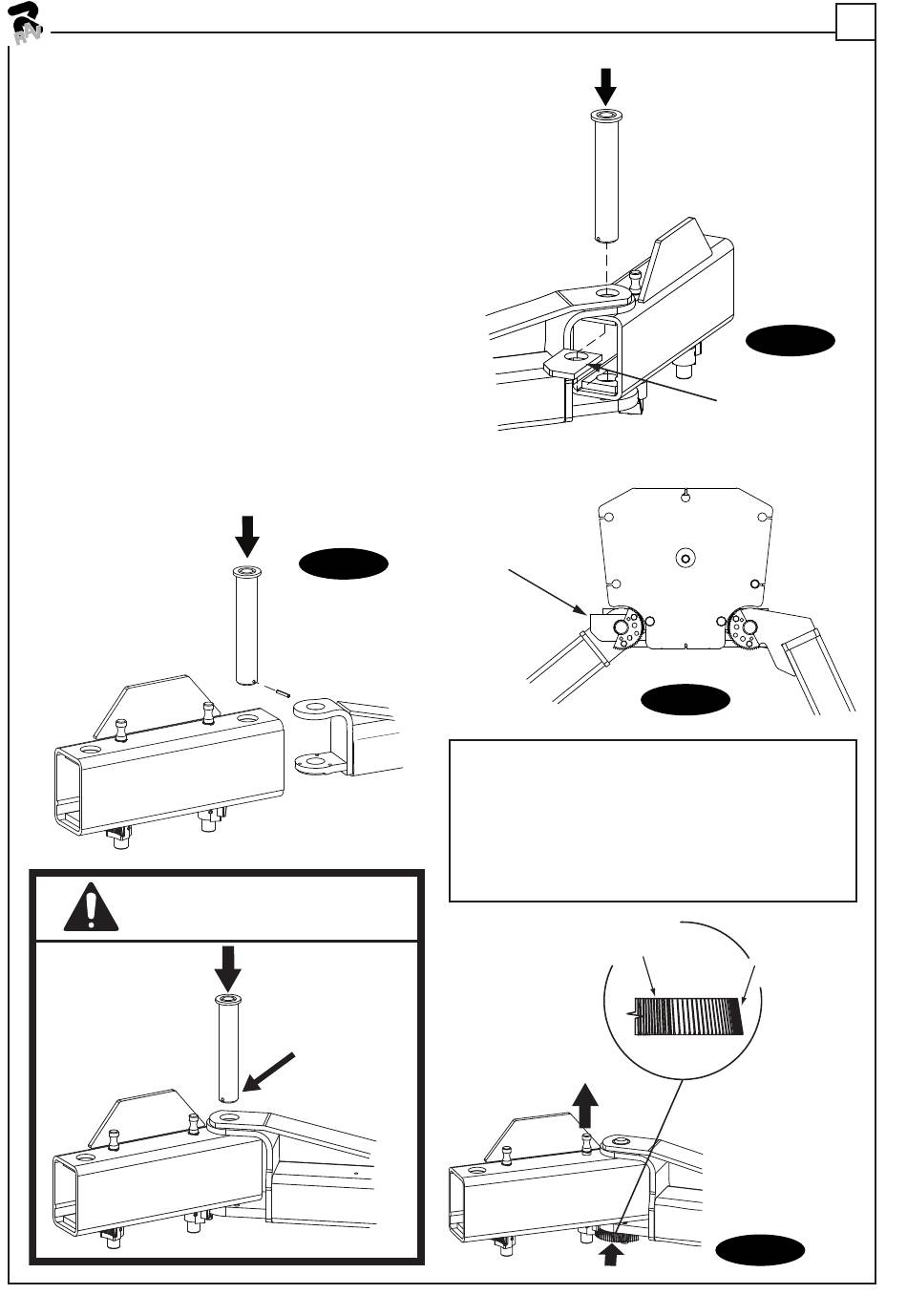

Fig. 25a
REMARQUE : Une fois que le bras est installé dans
la fourchette, tirer l'axe de l'actionneur vers le haut
et faire en sorte que le bras exécute une oscillation
complète, en s'assurant que le mécanisme de
retenue et le blocage des engrenages demeurent
toujours alignés. Dans le cas contraire, retirer le
mécanisme de retenue et l'installer dans la position
opposée.
Installation
Pinch Point
Keep Hands
Above Groove
0496-M005-0
Gravure de l'indication TOP sur
le côté supérieur du mécanisme
de retenue
Fig. 25b
Arrêt du bras
Fig. 25c
REMARQUER
l'orientation de
la roue dentée
conique
Fig. 26a
