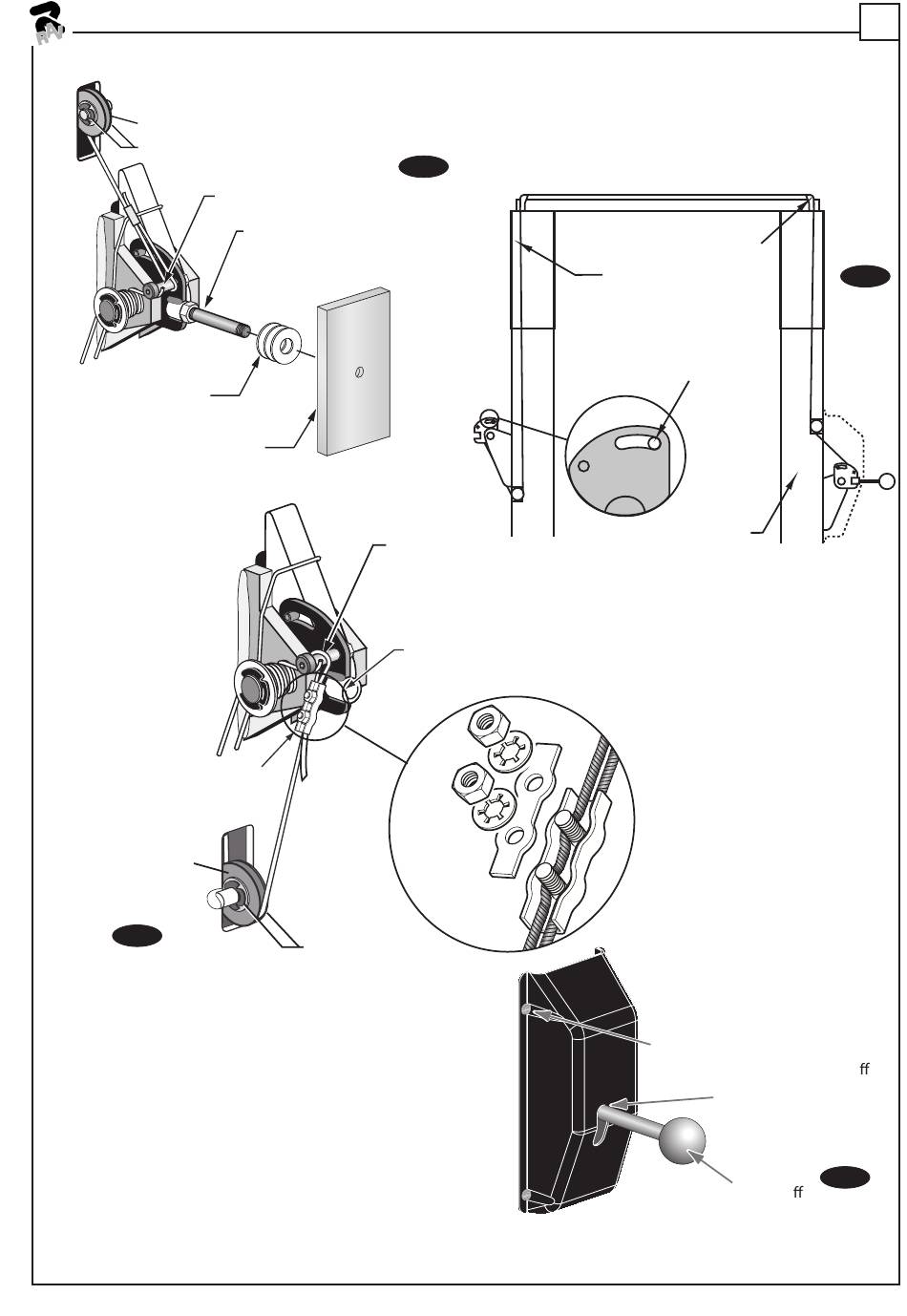

RAVAGLIOLI KPH-40ECGA Installationshandbuch Seite 63

Verriegelungskabel-Umlenkrolle
(2) 3/8" Sicherungsringe
Passschraube
(3) 3/8" Unterlegscheibes
Schlitzabdeckung
Kabelklemme
Verriegelungskabel-
Umlenkrolle
Fig. 21
Fig. 19
IDen Verriegelungsgriff mit
einer 3/8" Sechskant-Gegenmutter
montieren. Dann Unterlegscheiben
und eine Schlitzabdeckung
anbringen.
Passschraube
Das Kabel nach oben durch die Kabelklemme,
über die Passschraube und zurück nach unten
durch die Kabelklemme führen.
(2) 3/8"
Sicherungsringe
Verriegelungskabelführung
Beachten: Freiraum zwischen
Schlitz der Steuerplatte und
Mitnehmerstift der
Verriegelung wurde eliminiert.
0496-M005-0
Verriegelungskabel
Rechte Säule
5/16-18NC x 3/8" LG PHMS
Der Verriegelungsgri
MUSS oben an der
Verriegelungssteuerabdeckung
positioniert werden
Kugelgri
Fig. 20
Fig. 22
63
