RAVAGLIOLI KPH-40ECGA Installationshandbuch Seite 20

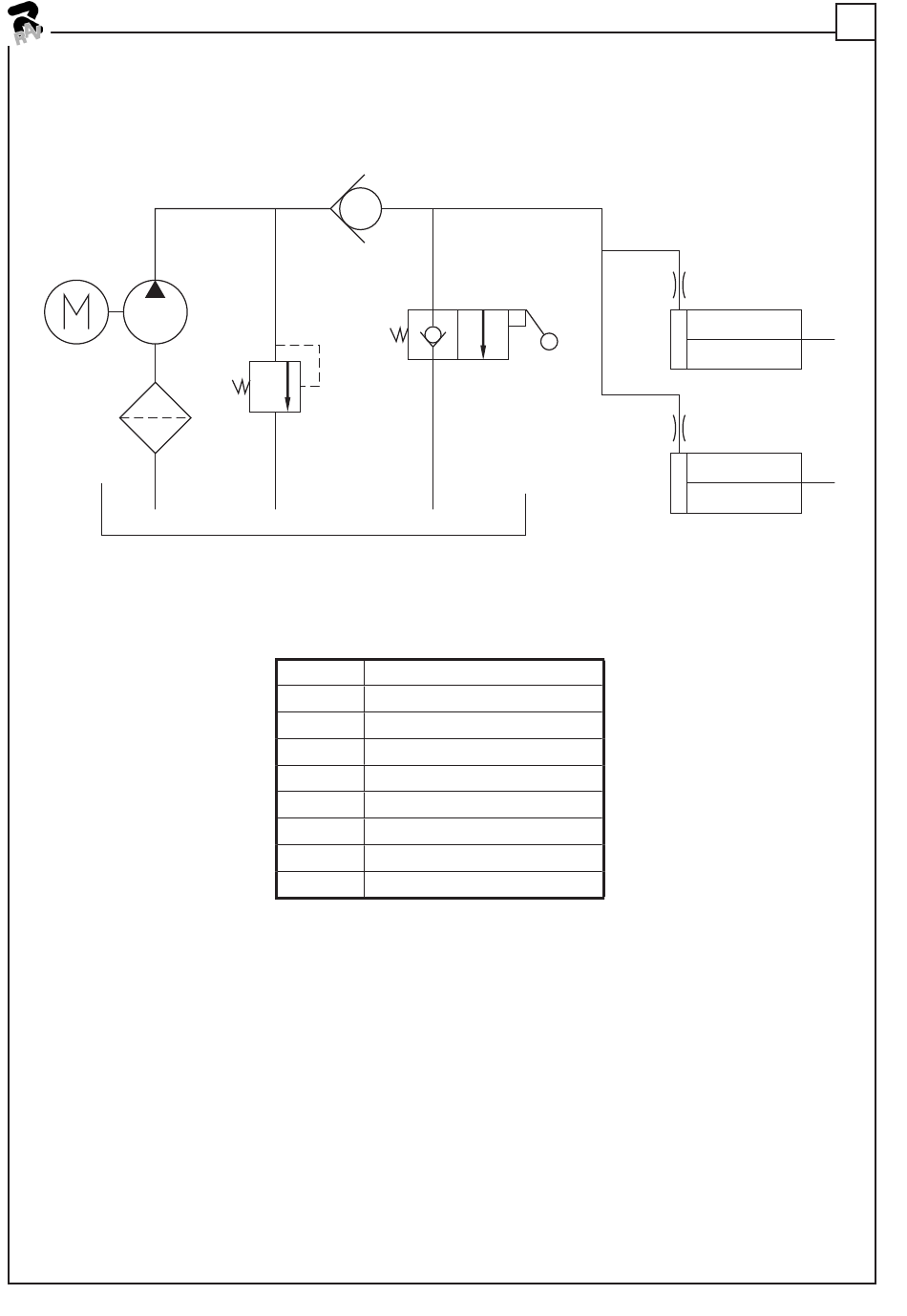

Schema idraulico
A1
A5
A2
20
A6
A4
A3
A1 Motore
A2 Filtro
A3 Contenitore dell'olio
A4 Valvola di troppopieno
A5 Pompa a ingranaggi
A6 Valvola unidirezionale
A7 Valvola di scarico olio
A8 Cilindro
A9 Economizzatore
0496-M005-0
A9
A7
A9
A8
A8
