13. Instalación de adaptador y tubo (ver Fig.
14)
1. Conectar el extremo libre del segundo tubo más
corto Pz. (2), del apartado 3, al cilindro lateral
de la unidad de alimentación Pz. (1). Pasar el
tubo por el canal interior de la columna.
3. Pasar el extremo libre del tubo más largo Pz.
(3), del apartado 3, por las abrazaderas del
tubo Pz. (9), y el canal. Después conectarlo
al cilindro lateral esclavo.
4. Sacar el extremo del tubo restante Pz. (4) de
la columna y conectarlo a la conexión de la
unidad de alimentación (Fig. 13).
NOTA:
El tubo del travesaño va por encima del
extremo superior del conjunto del travesaño
(Fig. 14, Fig. 18a y Fig. 18b).
Conexión
Tubo de la unidad
de alimentación
108
Conexión
Tubo de la unidad de alimentación
Fig. 13
Fig. 13
0496-M005-0
Purgadores de cilindro
6
El tubo baja por el lado
de aproximación hasta
el cilindro de la columna
4
5
2
1
7
ELEMENTO CANT. DESCRIPCIÓN
1 2
2 1
3 1
4 1
5 1
6 2
2
2
7 3
de la izquierda.
DELANTE

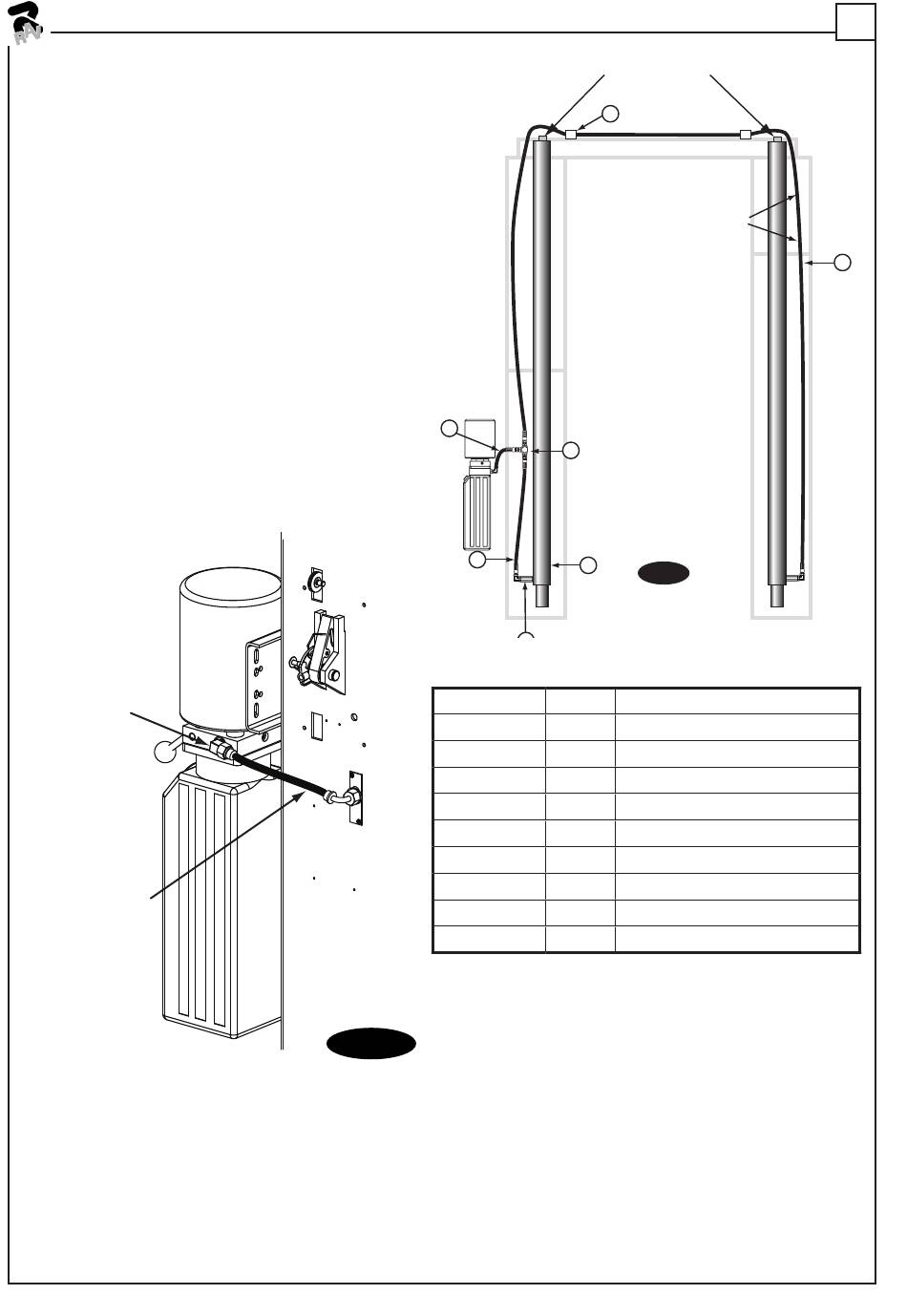

Fig. 14
Cilindro hidráulico
Tubo del cilindro
Tubo lateral esclavo
Tubo de la unidad de alimentación
Rama en T 3/8"
Grapas de tubo
HHCS M10-1,5 x 20mm
Tuercas embridadas M10-1,5
Conexión
3
