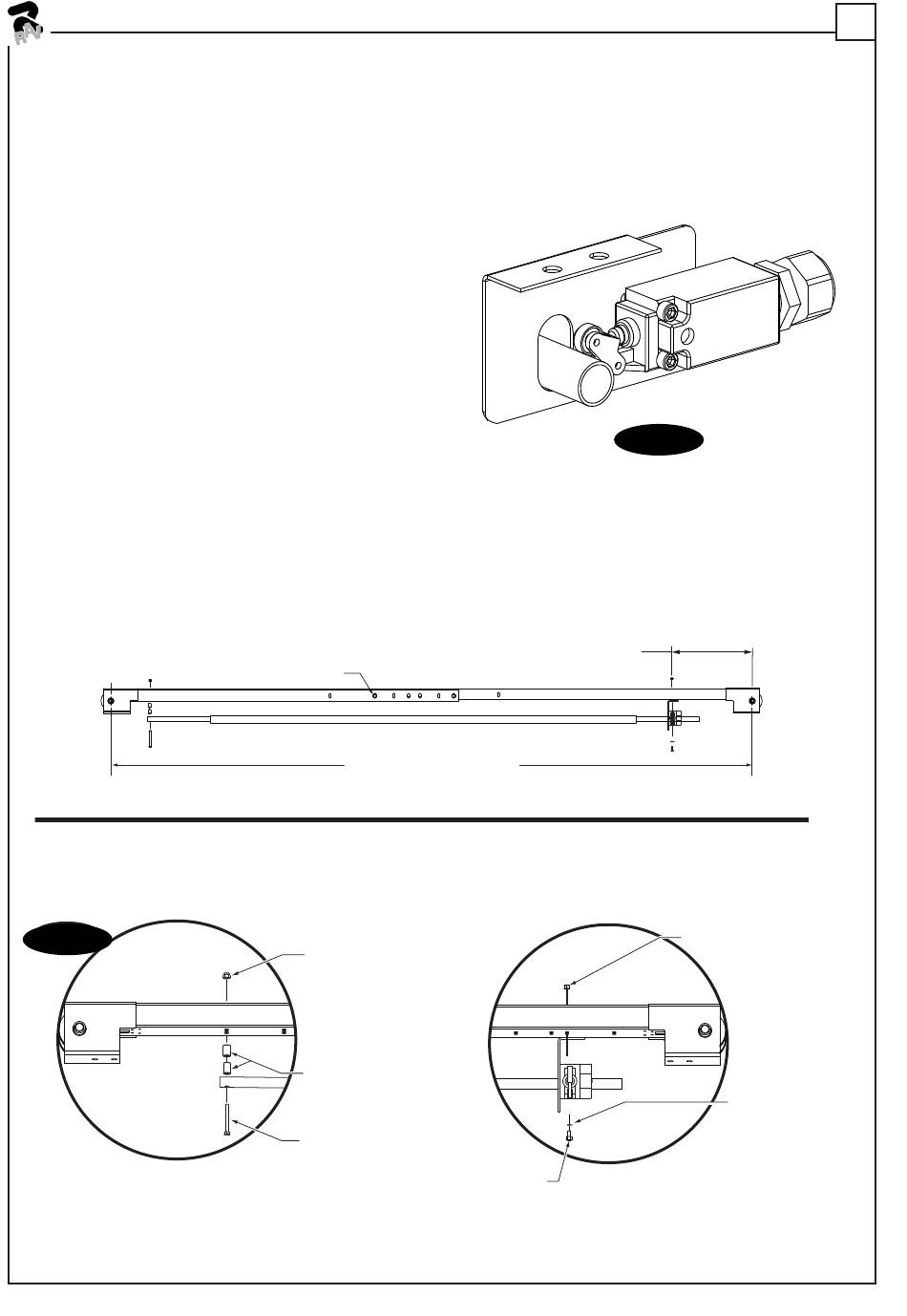

10a. Überkopfbaugruppe:Siehe Abb. 10. Die
Überkopfbaugruppe entsprechend den
korrekten Abmessungen justieren. (4)
3/8"-16NC x 3/4" HHCS Schrauben und
angeflanschte 3/8"-16NC Sicherungsmuttern
anbringen, jedoch noch nicht festziehen.
Den Schaltkasten über die Schaltleiste
schieben und dabei sicherstellen, dass die
Ausschlagbohrungen in Richtung Säule des
Leistungsteils zeigen. (2) 1/4"-20NC x 3/4"
LG. HHCS Schrauben, 1/4" Unterlegscheiben
und 1/4"-20NC Muttern verwenden, um den
Schaltkasten an der Überkopfbaugruppe zu
montieren, siehe Abb. 9.
10b. Weitere Überkopfbaugruppe: Für die
Hebebühnen: 1/4"-20NC x 2 3/4" HHCS
Schrauben durch die Scharnierbohrung
am Ende der Schaltleiste einsetzen. Das
andere Ende der Leiste durch den Schlitz
in der Montagehalterung des Schalters
einführen. Dann die HHCS Schrauben und
die Schaltleiste an der Überkopfbaugruppe
Offene Leistenseite
Fig. 9
Fig. 10
58
M10-1.5 x 20mm HHCS
& Angeflanschte Sicherungsmutter
2861 mm Standard (KPH-45)
2708 mm Standard (KPH-40)
1/4" Sicherungsmutter
2 Abstandshalter
1/4"-20NC x 2 3/4" HHCS
anbringen, wie auf Abb. 10 dargestellt ist.
Hierzu (2) 3/4" Abstandshalter und 1/4"-
20NC Sicherungsmuttern verwenden. Die
Sechskantschraube festziehen und dabei
einen Freiraum von 1/16" zwischen dem
Abstandhalter und der Überkopfbaugruppe
298 Standard
Schaltkastenseite
1/4"-20NC x 3/4" HHCS
0496-M005-0
Fig. 9
1/4" Sicherungsmutter
1/4"
Unterlegscheiben
