RAVAGLIOLI KPH-40ECGA Installationshandbuch Seite 92

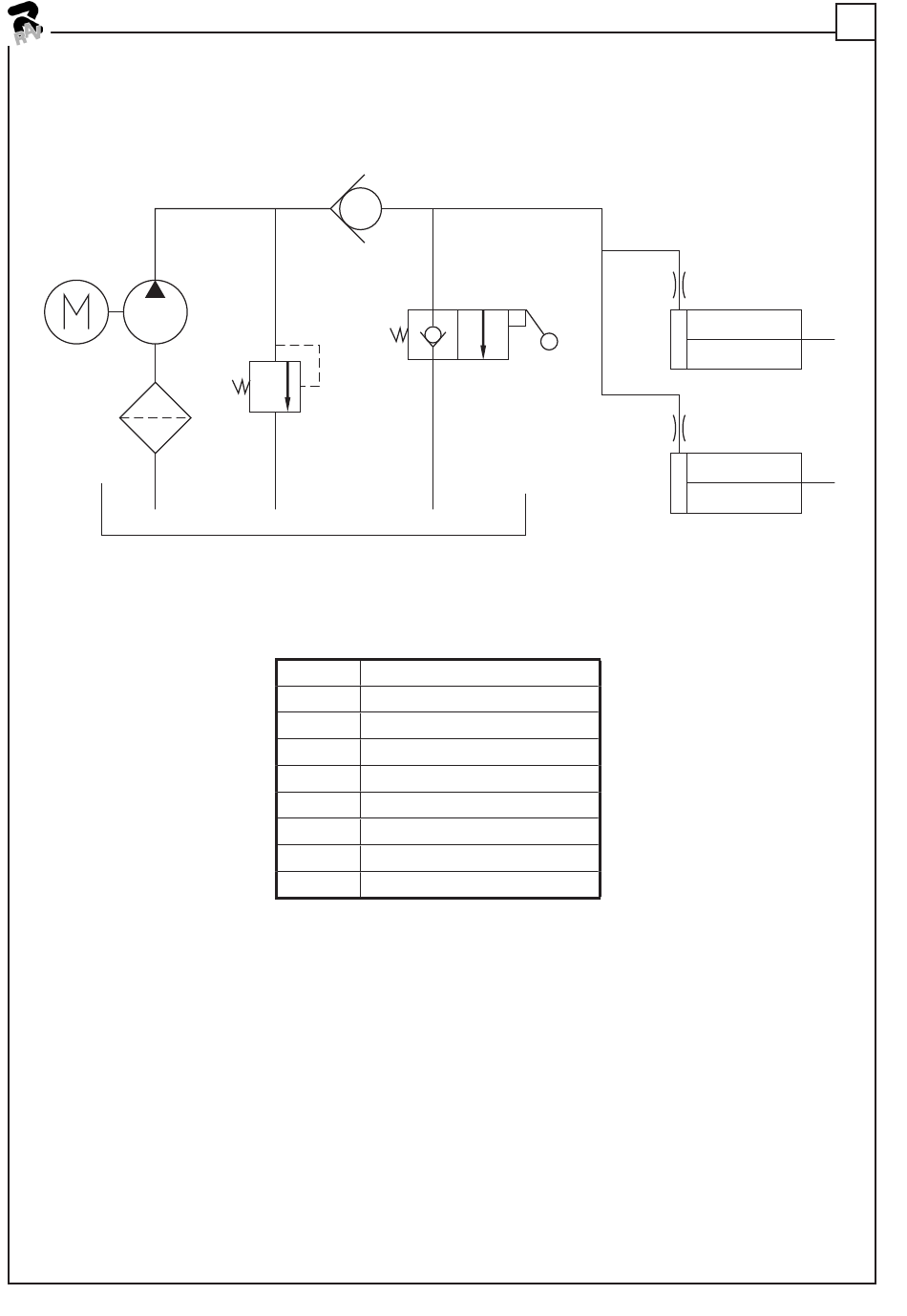

Installation hydraulique
A1
A5
A2
92
A6
A4
A3
A1 Moteur
A2 Filtre
A3 Réservoir d'huile
A4 Soupape de décharge
A5 Pompe à engrenages
A6 Clapet anti-retour
A7 Vanne de drainage de l'huile
A8 Vérin
A9 Robinet économiseur
0496-M005-0
A9
A7
A9
A8
A8
