20.

Bracci e sistemi di ritenuta:

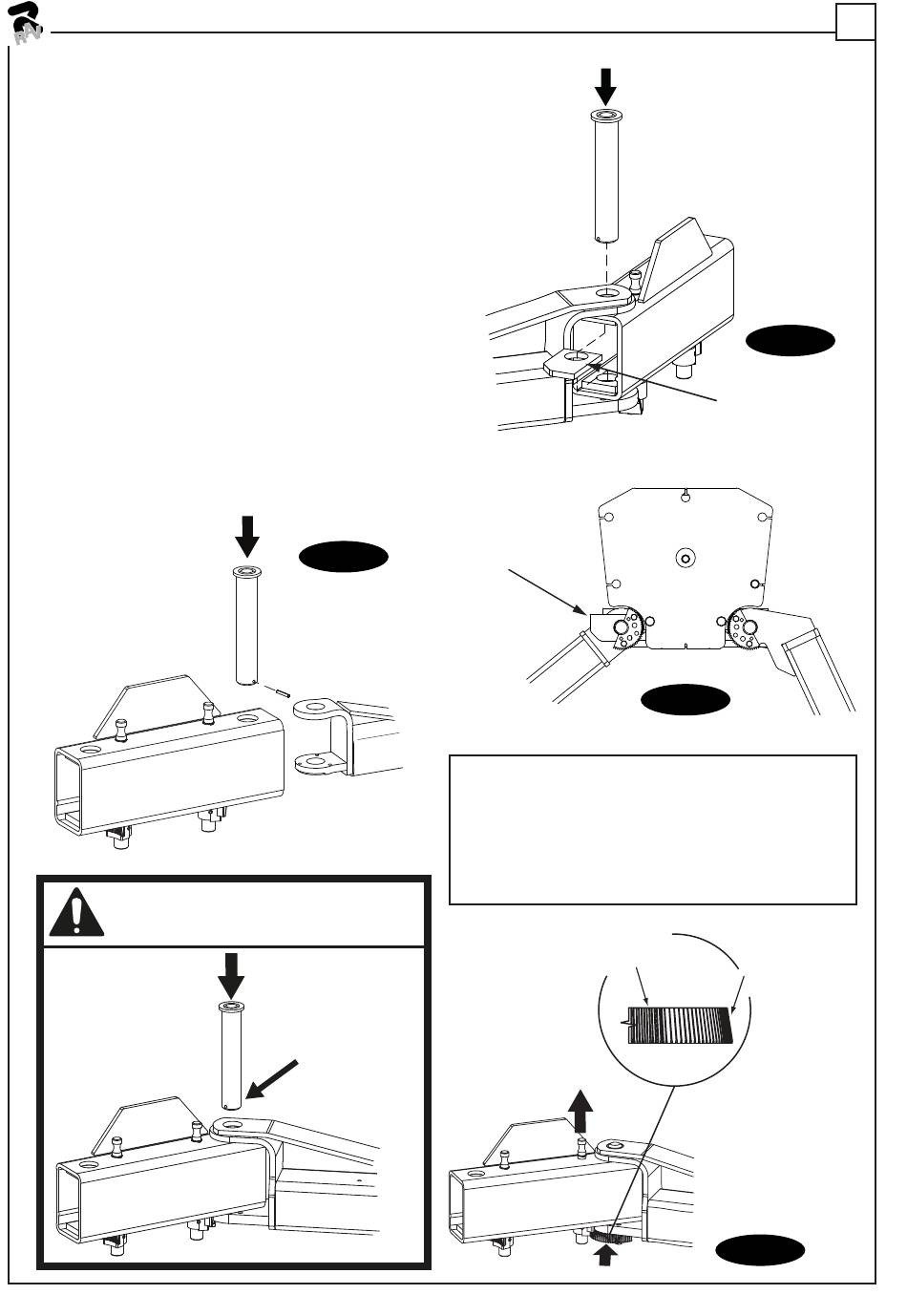

Prima di installare i bracci, sollevare i carrelli ad
un'altezza comoda. Ingrassare i perni e i fori dei
bracci girevoli con grasso al litio. Inserire il braccio
nella forcella, Fig. 25a. Installare il perno, o i perni,
di diametro 1-3/4" e l'arresto del braccio, Fig. 25a.
Installare la spina elastica per fissare il perno del
braccio in posizione, Fig. 25a.
Nota: L'arresto del braccio deve essere installato
solo sul lato dove si trova la centralina.
Montarlo unitamente al perno del braccio,
Fig. 25b. Osservare l'orientamento
dell'arresto del braccio nella Fig. 25c.
Dopo aver installato i bracci ed i perni, montare i
meccanismi di ritenuta dei bracci come descritto
di seguito: Installare il meccanismo di ritenuta
sul golfare del braccio, come indicato nella Fig.
26a. Assicurarsi che il lato della ruota dentata con
l'indicazione TOP sia rivolto verso l'alto, Fig. 26a.
ATTENZIONE
22
Fig. 25a
Punto di pizzicamento
per l'installazione
Tenere le mani
al di sopra
della scanalatura
0496-M005-0
Nota: Posizione ed
orientamento
dell'arresto del braccio
NOTA: Una volta che il braccio è installato nella
forcella, tirare verso l'alto il perno dell'attuatore e
far eseguire un'oscillazione completa al braccio,
assicurandosi che il meccanismo di ritenuta e il
blocco ingranaggi rimangano sempre allineati. In
caso contrario, rimuovere il meccanismo di ritenuta
e installarlo nella posizione opposta.
Stampigliatura TOP
sul lato superiore del
meccanismo di ritenuta
Fig. 25b
Arresto del braccio
Fig. 25c
NOTARE:
l'orientamento della
ruota dentata conica
Fig. 26a
