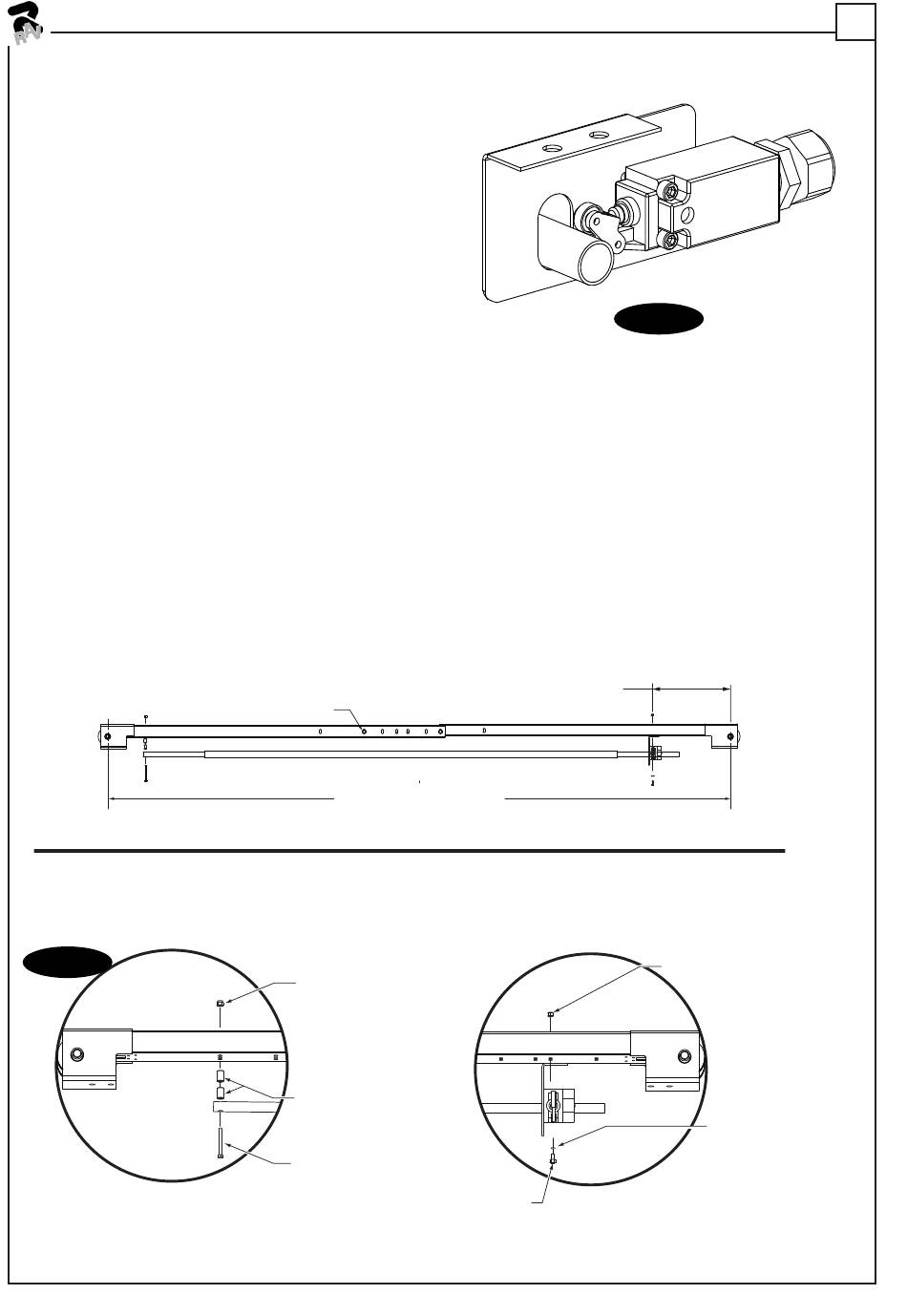

10a. Conjunto del travesaño: Fig. 10: Ajustar el
travesaño al tamaño adecuado. Instalar (4)
HHCS 3/8"-16NC x 3/4" y tuercas embridadas
3/8"-16NC, sin apretar. Deslizar la caja de
conmutación por la barra de conmutación,
asegurándose de que los orificios de bloqueo
estén frente a la columna de la unidad de
alimentación. Utilizar (2) HHCS 1/4"-20NC x 3/4"
lg., arandela plana 1/4" y tuercas 1/4"-20NC para
montar la caja de conmutación en el travesaño
(ver Fig. 9).
10b. Continuación del conjunto del travesaño:
Para los elevadores: Introducir HHCS 1/4"-
20NC x 2 3/4" por el orificio del pivote al final de
la barra de conmutación. Introducir el extremo
contrario de la barra por la ranura en el soporte
de montaje de conmutación. Después asegurar
el HHCS y la barra de conmutación al travesaño
como se muestra en la Fig. , utilizando (2)
espaciadores 3/4" y tuerca 1/4"-20NC. Apretar
el perno hexagonal dejando un hueco de 1/16"
entre el espaciador y el conjunto del travesaño.
Lado de la barra abierto
Fig. 10 Fig. 9
106
M10-1.5 x 20mm HHCS
y Tuerca embridada
2861 mm Standard (KPH-45)
2708 mm Standard (KPH-40)
1/4" Tuerca de bloqueo
2 Espaciadores
1/4"-20NC x 2 3/4" HHCS
298 mm Estándar
Lado de la caja de conmutación
1/4"-20NC x 3/4" HHCS
0496-M005-0
Fig. 9
1/4" Tuerca de bloqueo
1/4" Arandelas planas
