2.

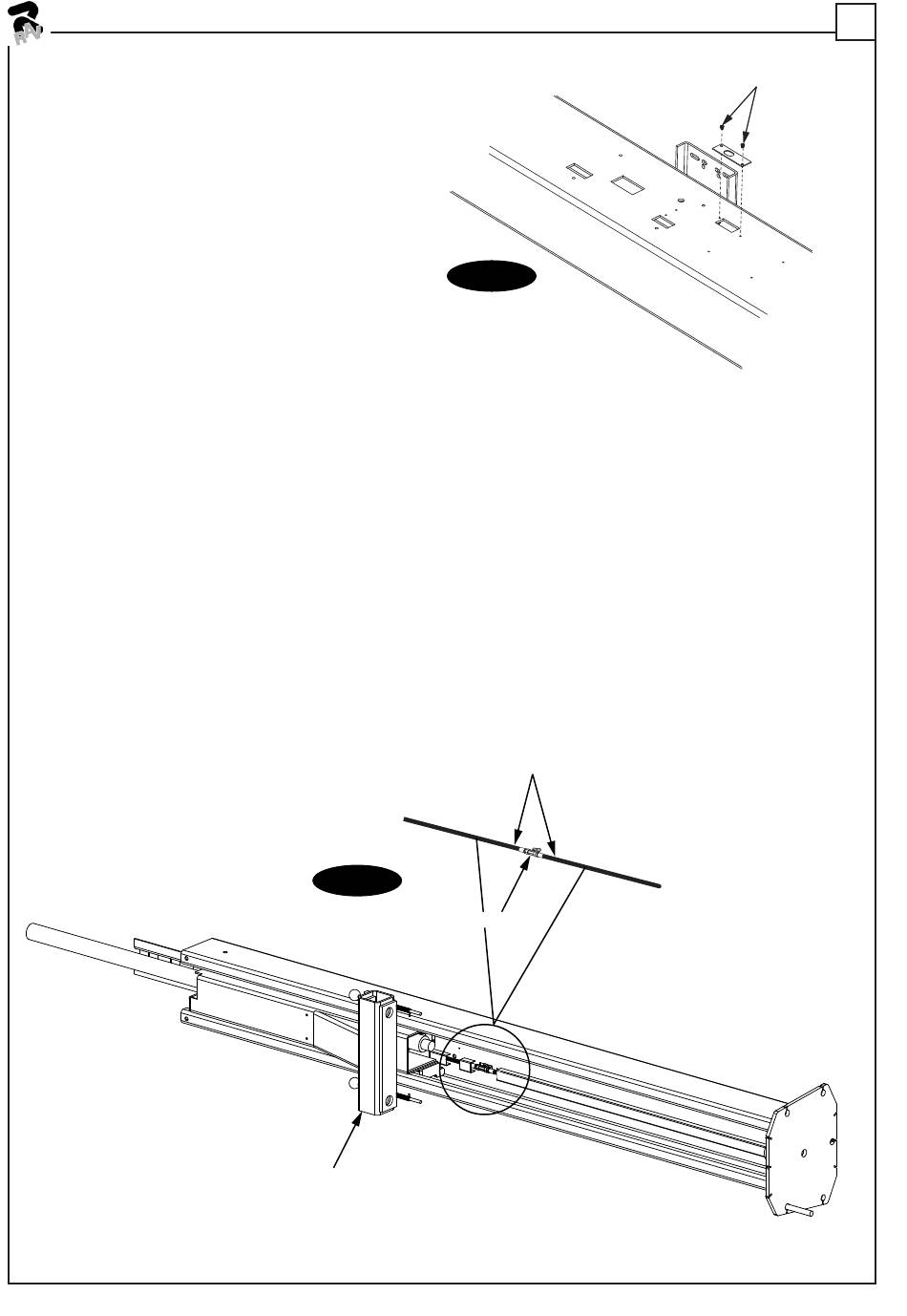

Placa de cobertura de la T de la unidad
de alimentación: Con la columna de la unidad de
alimentación colocada en el suelo, instalar la placa
de cobertura utilizando (2) M4x6 Lg. PHMS Fig. 3.
3.
Tubos: Tubo y adaptadores limpios.
Inspeccionar todas las roscas en busca de daños y
los extremos del tubo para asegurarse de que estén
plegados.
Procedimiento de apriete de conexiones acampanadas
1.
Enroscar las conexiones a mano. Después,
con una llave de tamaño adecuado, girar la
conexión 2-1/2 lados del hexágono.
IMPORTANTE:
El alojamiento NO DEBE girar
durante el apriete. Solo debería girar la
tuerca.
2.
Aflojar la conexión un giro completo.
3.
De nuevo, apretar las conexiones a mano.
Después usar una llave y girar la conexión
2-1/2 lados del hexágono. Esto completará
el procedimiento de apriete y creará un cierre
fuerte a presión.
ATENCIÓN:
El exceso de apriete puede dañar
la conexión, provocando fugas de fluido.
ATENCIÓN:
Apretar excesivamente la tuerca
puede romper la junta tórica o deformar las
roscas en la salida del colector de la bomba.
104
Fig. 3
Fig. 2
4.
la columna aún en el suelo, empujar el carro del
elevador lo más alto posible para instalar la T de la
unidad de alimentación. Una vez subido el carro,
instalar la T de la unidad de alimentación y los tubos
a la columna Fig. 4.
ATENCIÓN: El exceso de apriete puede dañar la
conexión, provocando fugas de fluido.
Tubo hidráulico
Fig. 4
Fig. 3
T de la unidad de alimentación
Carro
0496-M005-0
T de la unidad de alimentación: Con
M4x6 Lg. PHMS
