RAVAGLIOLI KPH-40ECGA Installationshandbuch Seite 89

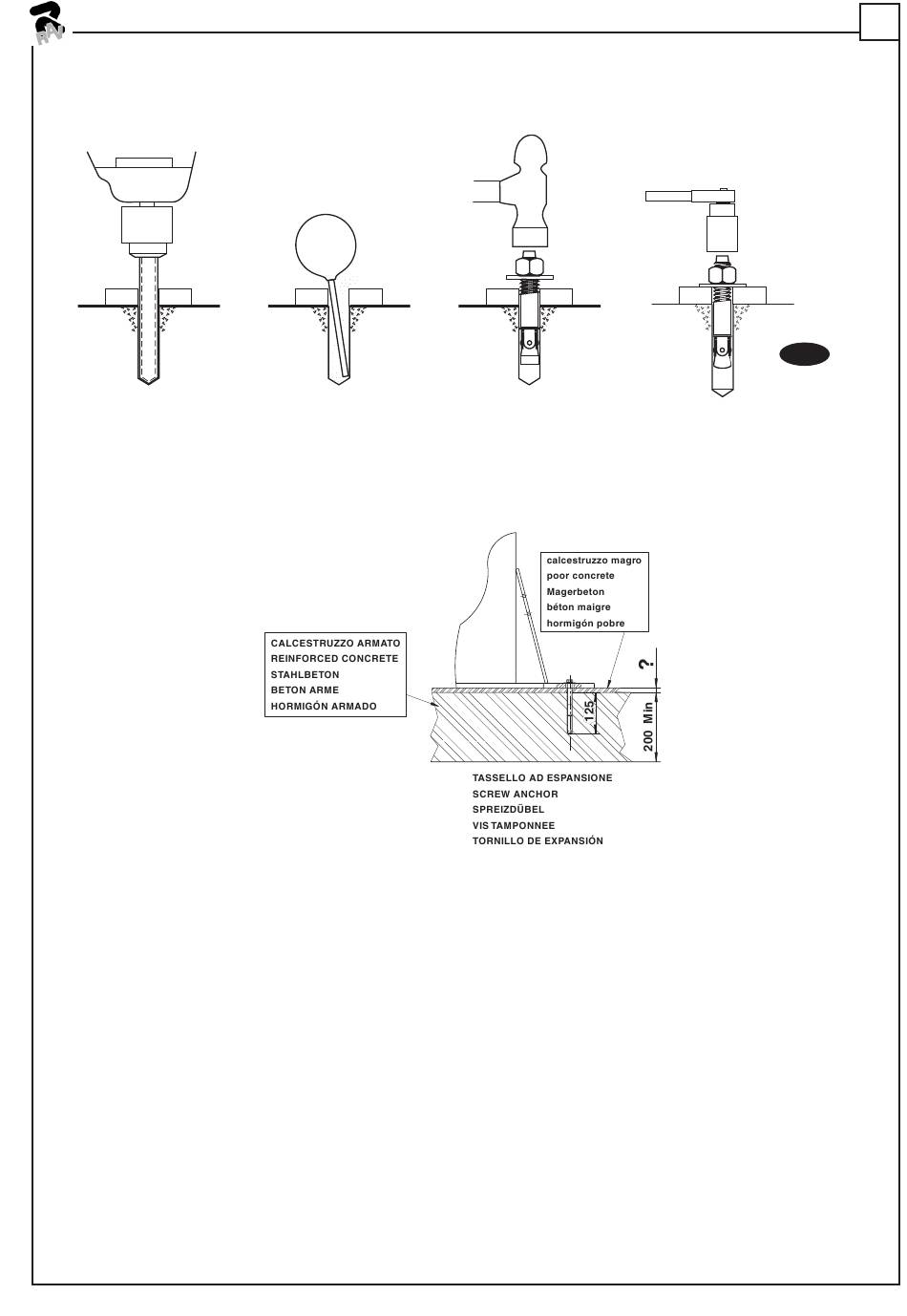

Percer des trous en utilisant
une mèche de forage pour
pierre en métal dur adaptée.
Si le dallage existe déjà et qu'il n'est pas possible de vérifier avec certitude les caractéristiques minimales
susmentionnées, il faut réaliser
profondeur de 25 cm avec une double armature comme décrit plus haut.
EN CAS DE DOUTES SUR LA SOLIDITÉ EFFECTIVE DU SOL, S'ADRESSER À UN TECHNICIEN
QUALIFIÉ.
Le pont élévateur doit être fixé au sol par le biais de vis tamponnées de type
NB : Pour les couples de serrage et les méthodes d'application, veuillez consulter les spécifications
techniques fournies par le fabricant des chevilles.
REMARQUE : nous conseillons de poser la plaque de base des colonnes directement sur le béton, même
si un dallage est réalisé: si ce dernier est de bonne qualité, il est toutefois possible de fixer les colonnes
directement sur le dallage, en effectuant un ancrage plus profond.
En référence à la profondeur du béton par rapport à la surface du sol, LES VIS TAMPONNÉES DOIVENT
ETRE DE LONGUEUR ADAPTÉE POUR ARRIVER AU SOL PORTEUR (voir fig. 1a).
Nettoyer les trous Introduire un écrou juste en
dessous du point d'impact du
boulon. Introduire l'ancrage
dans le trou jusqu'à ce que
l'écrou et la rondelle entrent
en contact avec la base.
une fondation en béton d'une surface minimale de 4,00 x 1,50
0496-M005-0
Fig. 24
Serrer l'écrou avec une clé
dynamométrique jusqu'à
149 N.m.
m, d'une
HST3 M20x170 -/30.
89
