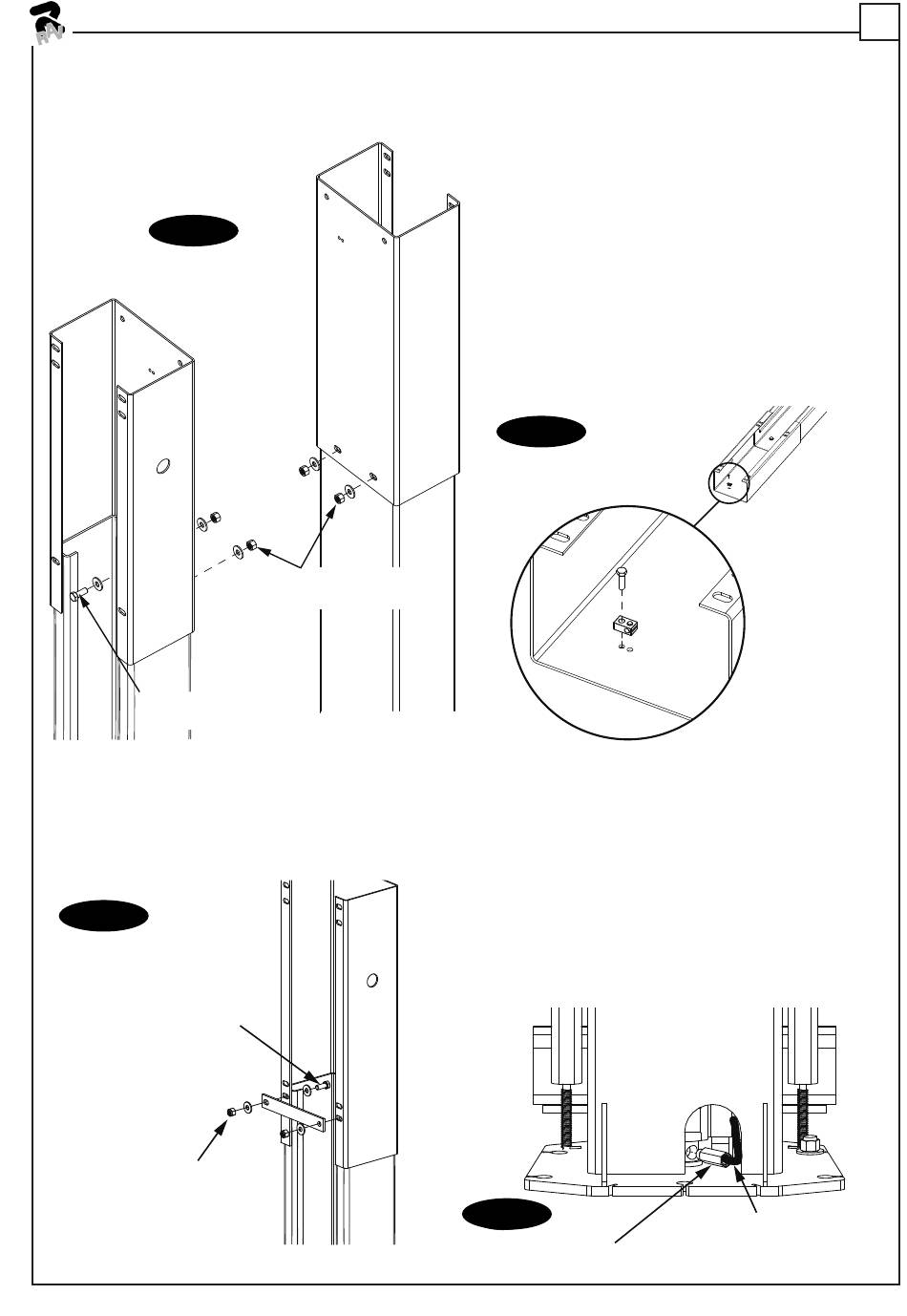

5. Säulenverlängerungen:
Die Säulenverlängerungen mit (2) 1/2"-13NC
x 1 1/4" HHCS Schrauben für Schlitten und
Nylon-Sicherungsmuttern montieren (Abb. 6)
Fig. 5
Fig. 4 Fig. 4
Fig. 4
1/2"-13NC x 1-1/4" HHCS &
1/2" Unterlegscheibe
1/2"-13NC x 1-1/4" HHCS & 1/2"-13NC x 1-1/4" HHCS &
1/2" Unterlegscheibe 1/2" Unterlegscheibe
1/2"-13NC x 1-1/4" HHCS &
1/2" Unterlegscheibe
6. Verstärkungsstrebe: Die Verstärkungsstrebe
und die Säulenverlängerung mit (2) 1/2"-
13NC x 1-1/4" HHCS Schrauben, (4) 1/2"
Unterlegscheiben und (2) 1/2"-13NC Nylon-
Sicherungsmuttern (Abb. 6) an der Säule
Fig. 5
montieren.
Fig. 6
Fig. 5 Fig. 5
1/2"-13NC x 1-1/4" HHCS
Fig. 5
& 1/2" Unterlegscheibe
1/2"-13NC x 1-1/4" HHCS 1/2"-13NC x 1-1/4" HHCS
& 1/2" Unterlegscheibe & 1/2" Unterlegscheibe
1/2"-13NC x 1-1/4" HHCS
& 1/2" Unterlegscheibe
1/2"-13NC Nylon-Sicherungsmutter
& 1/2" Unterlegscheibe
1/2"-13NC Nylon-Sicherungsmutter 1/2"-13NC Nylon-Sicherungsmutter
& 1/2" Unterlegscheibe & 1/2" Unterlegscheibe
1/2"-13NC Nylon-Sicherungsmutter
& 1/2" Unterlegscheibe
Fig. 4
1/2"-13NC Nylon-Sicherungsmutter
1/2"-13NC Nylon-Sicherungsmutter 1/2"-13NC Nylon-Sicherungsmutter
& 1/2" Unterlegscheibe
& 1/2" Unterlegscheibe & 1/2" Unterlegscheibe
1/2"-13NC Nylon-Sicherungsmutter
& 1/2" Unterlegscheibe
7. Verriegelungskabelführungen: Die Halterungen für
die Verriegelungskabelführungen mit (1) 1/4"- 20NC x
1" HHCS Schrauben und angeflanschten 1/4"-20NC
Sicherungsmuttern an den Säulenverlängerungen
montieren. Die HHCS Schrauben müssen durch die
Bohrung eingesetzt werden, die sich der Kante am
nächsten befindet (Abb. 7).
8. Einstellung der Hebebühne:
Die Säulen entsprechend den Abmessungen auf
Abb. 1a und Abb. 1b positionieren. Die Säule
mit der Montagehalterung des Leistungsteils
auf der Fahrzeugpassagierseite der Hebebühne
positionieren. Die Rückseiten der Säulengrundplatte
müssen korrekt zur Mittellinie der Hebebühne
angeordnet sein. Kerben in jeder Grundplatte
zeigen die Mittellinie der Hebebühne an. Korrekte
Ausrüstung verwenden, um den Schlitten zur
Fig. 6 Fig. 6
Fig. 7
Fig. 6
Fig. 6
ersten Einrastposition nach oben zu fahren.
Sicherstellen, dass die Verriegelung korrekt
einrastet.
9. Zylinderbefestigung: Den Schlitten zur ersten
Verriegelung schieben und die Armatur durch die
kleine Bohrung an der Unterseite der Säule am
Zylinder montieren. Siehe Abb. 8.
VORSICHT:
festgezogen werden, besteht die Gefahr
von Schäden und hieraus resultierenden
Flüssigkeitsleckagen.
Fig. 7
Armatur
Fig. 7 Fig. 7
Fig. 8
Fig. 7
Armatur Armatur
Armatur
0496-M005-0
Wenn die Armaturen zu stark
Schlauch
Schlauch Schlauch
Schlauch
