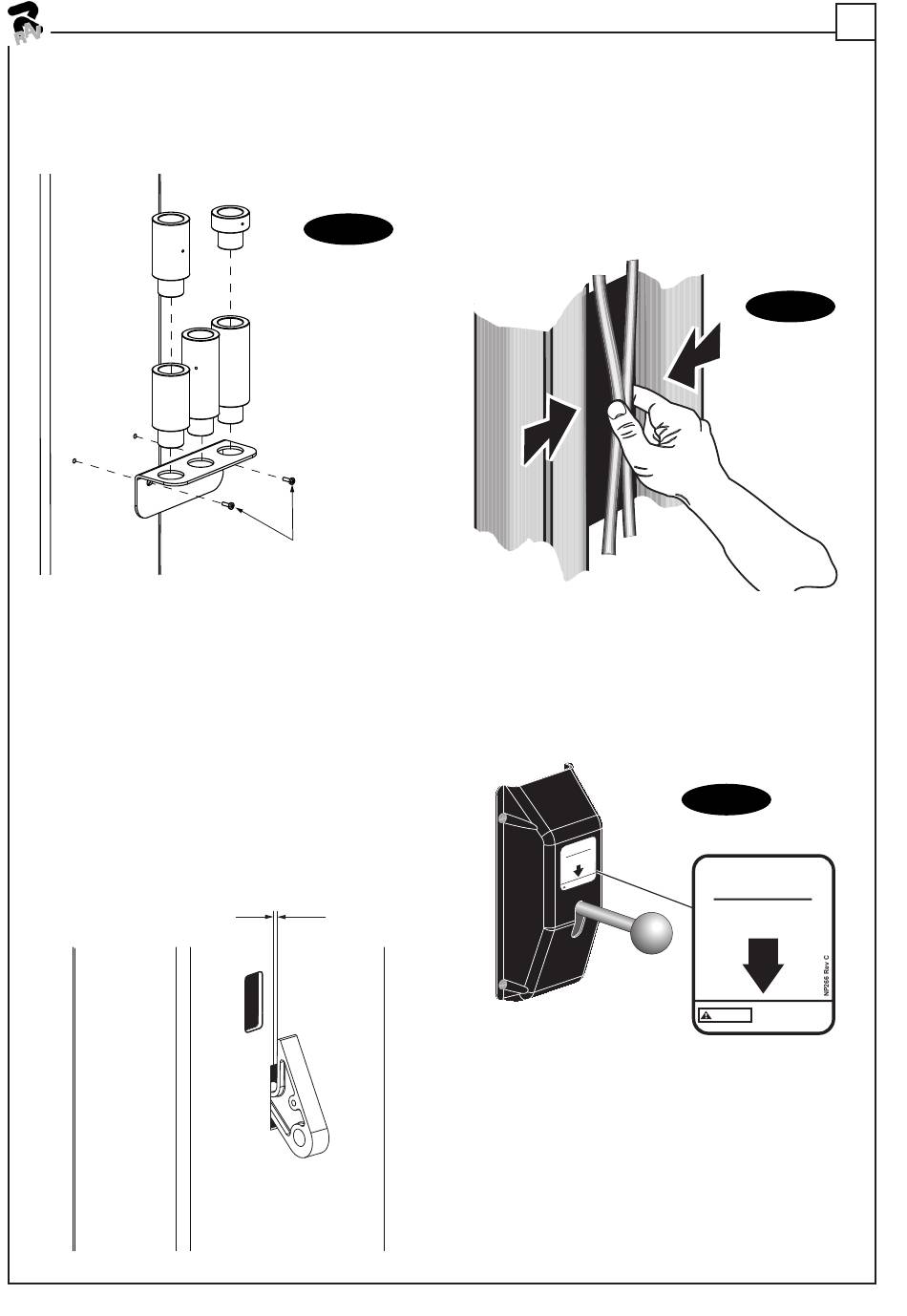

21. Externe Adapter:Mit (2) 5/16"-18NC x
3/8" PHMS Schrauben eine Adapterhalterung an
die Außenseite jeder Säule montieren. Dann die
Adapter an der Halterung anbringen, wie auf Abb.
27 dargestellt ist.

22. Einstellung des Verriegelungskabels:

A) Sicherstellen, dass die Verriegelung
ordnungsgemäß einrastet und auskuppelt.
Den Verriegelungsgriff langsam lösen. Ein
Freiraum von 1/8" zwischen der Oberseite des
Mitnehmers und der Säule ist annehmbar.
B) Beim Anheben auf die Verriegelungen hören
und sicherstellen, dass beide Mitnehmer in
den Schlitzen einrasten. Anderenfalls die
Klemme lösen und die Spannung nach Bedarf
einstellen.
C) Die linke Verriegelungsabdeckung mit 5/16-
18NC x 3/8" LG. PHMS Schrauben montieren.
1/8" (3mm) Gap
72
Fig. 28
5/16"-18NC x 3/8" PHMS
Fig. 27
5/16"-18NC x 3/8" PHMS
23.

Einstellung des Ausgleichskabels:

Die Hebebühne anheben, um die Spannung
des Ausgleichskabels zu überprüfen. Unter dem
Schlitten: Die nebeneinanderliegenden Kabel
zwischen Daumen und Zeigefinger nehmen.
Mit einem Kraftaufwand von ca. 6,8 kg die
Kabel zusammen ziehen (Abb. 28). An oberen
Befestigungsvorrichtungen justieren (Abb. 17).
24. Aufkleber für die Entriegelung: Den
Aufkleber für die Entriegelung an der Abdeckung
über dem Verriegelungsgriff anbringen (Abb. 29).
e L if
R a is
L a tc
T o R
a te
A c tu L a tc
P in
N
TI O
C A U
25. Drucktest: Die Hebebühne komplett anheben
und den Motor 5 Sekunden lang laufen lassen. Dann
stoppen und alle Schlauchverbindungen überprüfen.
Nach Bedarf festziehen oder nachdichten. Die
Zylinder erneut entlüften.
0496-M005-0
Fig. 30
Fig. 29
t O ff
h e s
s e
e le a
h e s
Raise Lift Off
t
o in
Latches
c h P
Actuate To Release
Latches
CAUTION
Fig. 29
Fig. 28
Pinch Point
