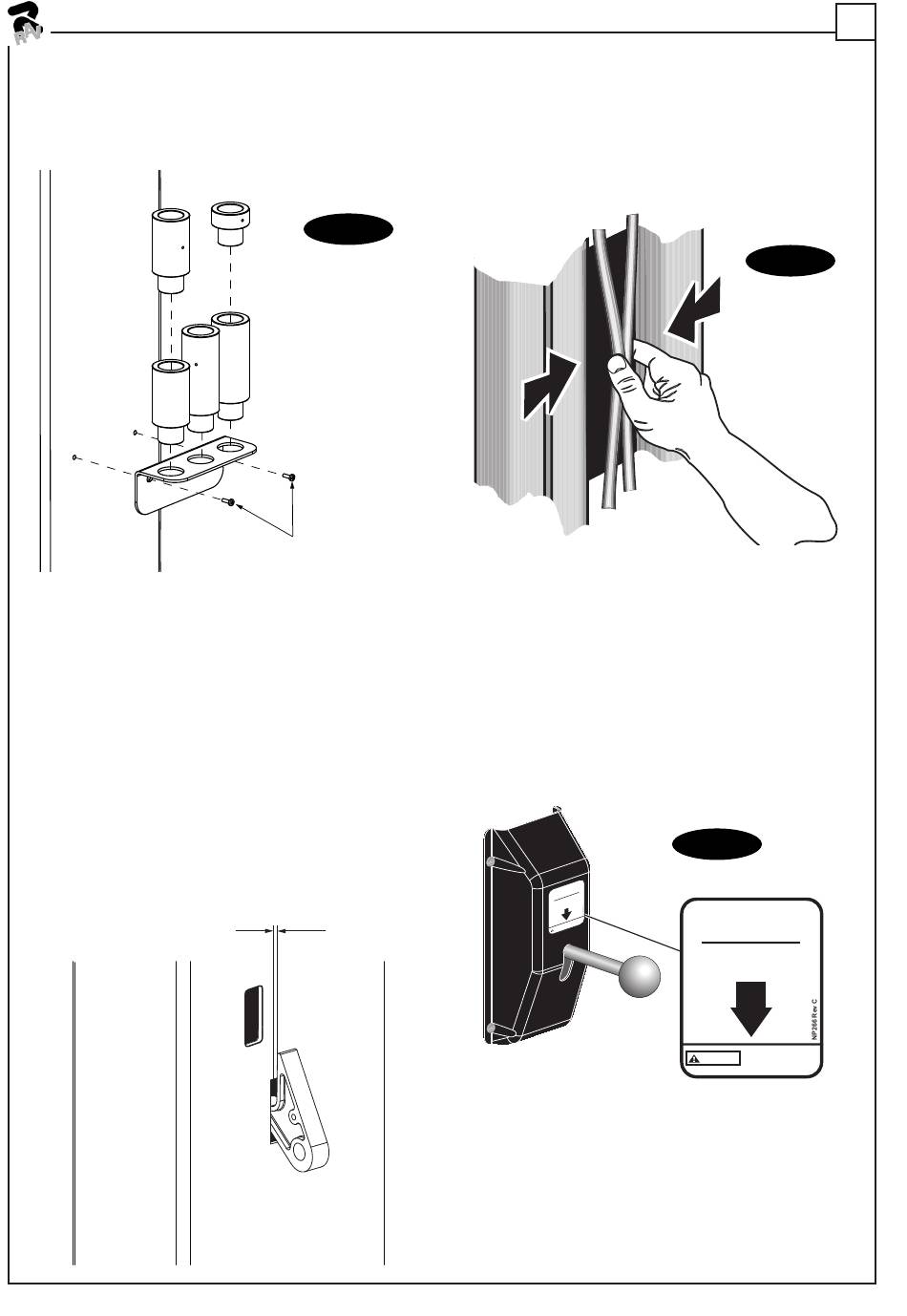

21. Adattatori esterni: Installare la staffa
dell'adattatore all'esterno di ciascuna colonna
utilizzando (2) viti a testa tonda appiattita 5/16"-18NC
x 3/8". Quindi, aggiungere gli adattatori alla staffa
come illustrato nella Fig. 27.

22. Regolazione del cavo di bloccaggio:

A) Controllare che il bloccaggio si impegni e
disimpegni correttamente. Rilasciare lentamente
la leva di bloccaggio. È ammessa la presenza
di una luce di circa 0,32 cm (1/8") tra la parte
superiore del dente di arresto e la colonna.
B) Durante il sollevamento, si deve percepire
il rumore dei denti di arresto dei bloccaggi
che entrano nelle asole di bloccaggio. In
caso contrario, allentare il serracavo ed
eventualmente regolare la tensione.
C) Installare il coperchio del dispositivo di
bloccaggio di sinistra utilizzando una vite a
testa tonda appiattita 5/16-18NC x 3/8"
1/8" (3mm) Gap
24
Fig. 28
5/16"-18NC x 3/8" PHMS
Fig. 27
5/16"-18NC x 3/8" PHMS
23.

Regolazione del cavo di equalizzazione:

Portare in alto il sollevatore per controllare la
tensione del cavo di equalizzazione. Sotto al
carrello, afferrare i cavi adiacenti tra pollice e indice.
Dovrebbe essere sufficiente applicare una forza di
6,8 kg per avvicinare i cavi tra loro, Fig.28. Regolare
i fissaggi superiori, Fig.
24.

Decalcomania del rilascio del bloccaggio:

Applicare la decalcomania del rilascio del bloccaggio
sopra il coperchio della leva di rilascio del bloccaggio,
Fig. 29
t O ff
e L if
h e s
R a is
L a tc
e le a
T o R
a te h e s
A c tu
L a tc
o in
c h P
P in
TI O N
C A U
25. Prova a pressione: Portare il sollevatore alla
massima elevazione e mantenere il motore azionato
per 5 secondi. Arrestarlo e controllare tutte le
connessioni dei tubi flessibili. Se necessario, serrare
o sigillare. Ripetere lo spurgo dell'aria dei cilindri.

26. Trasporto, immagazzinaggio

0496-M005-0
Fig. 30
Fig. 29
s e
Alzare il sollevatore
t
liberandolo dai bloccaggi
Azionare per rilasciare
i dispositivi di bloccaggio
Punto di
CAUTION
pizzicamento
Fig. 29
