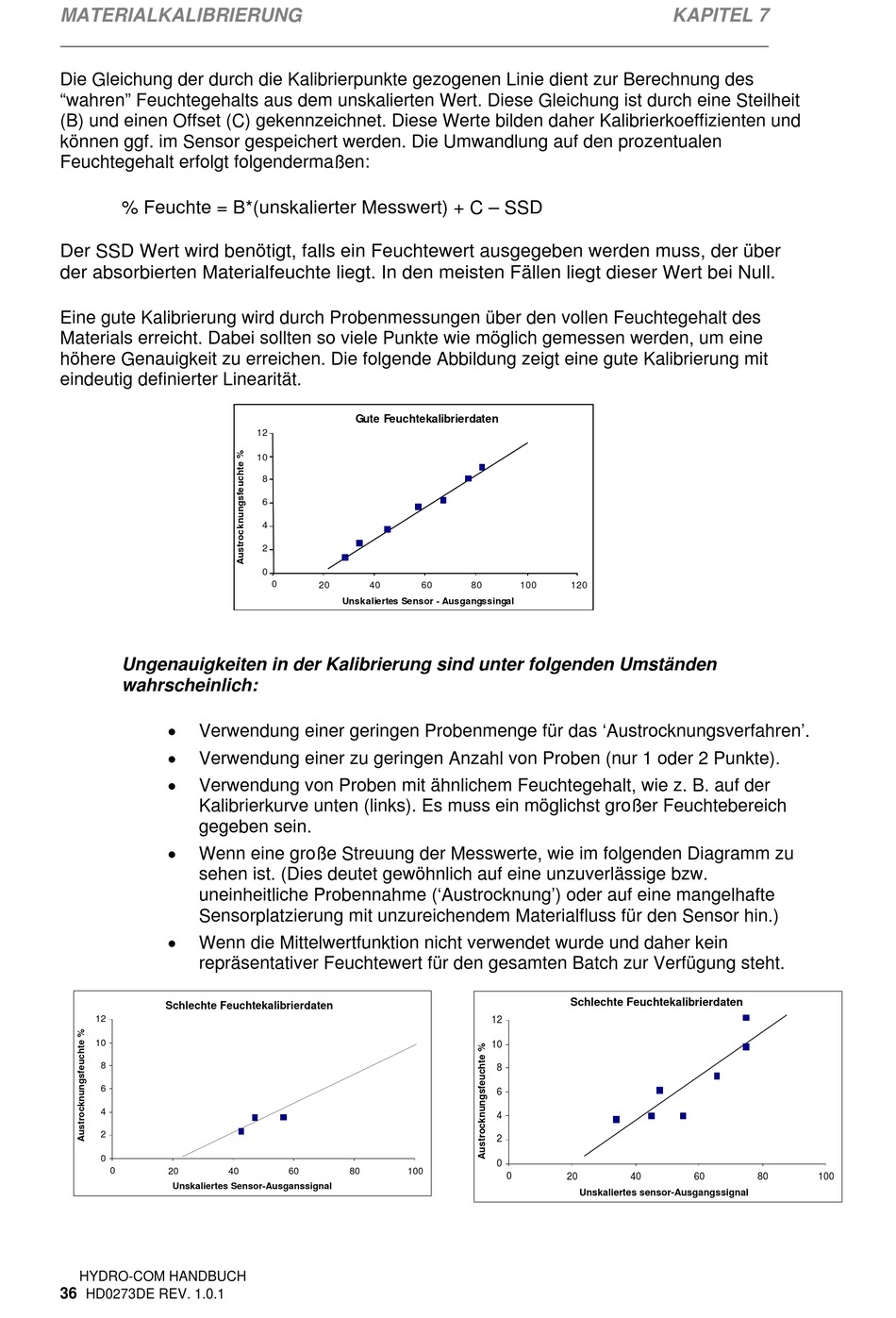

MATERIALKALIBRIERUNG
Die Gleichung der durch die Kalibrierpunkte gezogenen Linie dient zur Berechnung des
"wahren" Feuchtegehalts aus dem unskalierten Wert. Diese Gleichung ist durch eine Steilheit
(B) und einen Offset (C) gekennzeichnet. Diese Werte bilden daher Kalibrierkoeffizienten und
können ggf. im Sensor gespeichert werden. Die Umwandlung auf den prozentualen
Feuchtegehalt erfolgt folgendermaßen:
% Feuchte = B*(unskalierter Messwert) + C – SSD
Der SSD Wert wird benötigt, falls ein Feuchtewert ausgegeben werden muss, der über
der absorbierten Materialfeuchte liegt. In den meisten Fällen liegt dieser Wert bei Null.
Eine gute Kalibrierung wird durch Probenmessungen über den vollen Feuchtegehalt des
Materials erreicht. Dabei sollten so viele Punkte wie möglich gemessen werden, um eine
höhere Genauigkeit zu erreichen. Die folgende Abbildung zeigt eine gute Kalibrierung mit
eindeutig definierter Linearität.
Ungenauigkeiten in der Kalibrierung sind unter folgenden Umständen
wahrscheinlich:
Verwendung einer geringen Probenmenge für das 'Austrocknungsverfahren'.
Verwendung einer zu geringen Anzahl von Proben (nur 1 oder 2 Punkte).
Verwendung von Proben mit ähnlichem Feuchtegehalt, wie z. B. auf der
Kalibrierkurve unten (links). Es muss ein möglichst großer Feuchtebereich
gegeben sein.
Wenn eine große Streuung der Messwerte, wie im folgenden Diagramm zu
sehen ist. (Dies deutet gewöhnlich auf eine unzuverlässige bzw.
uneinheitliche Probennahme ('Austrocknung') oder auf eine mangelhafte
Sensorplatzierung mit unzureichendem Materialfluss für den Sensor hin.)
Wenn die Mittelwertfunktion nicht verwendet wurde und daher kein
repräsentativer Feuchtewert für den gesamten Batch zur Verfügung steht.
Schlechte Feuchtekalibrierdaten
12
10
8
6
4
2
0
0
20
40
Unskaliertes Sensor-Ausganssignal
HYDRO-COM HANDBUCH
36
HD0273DE REV. 1.0.1
Gute Feuchtekalibrierdaten
12
10
8
6
4
2
0
0
20
40
60
Unskaliertes Sensor - Ausgangssingal
60
80
100
80
100
120
Schlechte Feuchtekalibrierdaten
12
10
8
6
4
2
0
0
20
40
Unskaliertes sensor-Ausgangssignal
KAPITEL 7
60
80
100
