SENSORSEITE

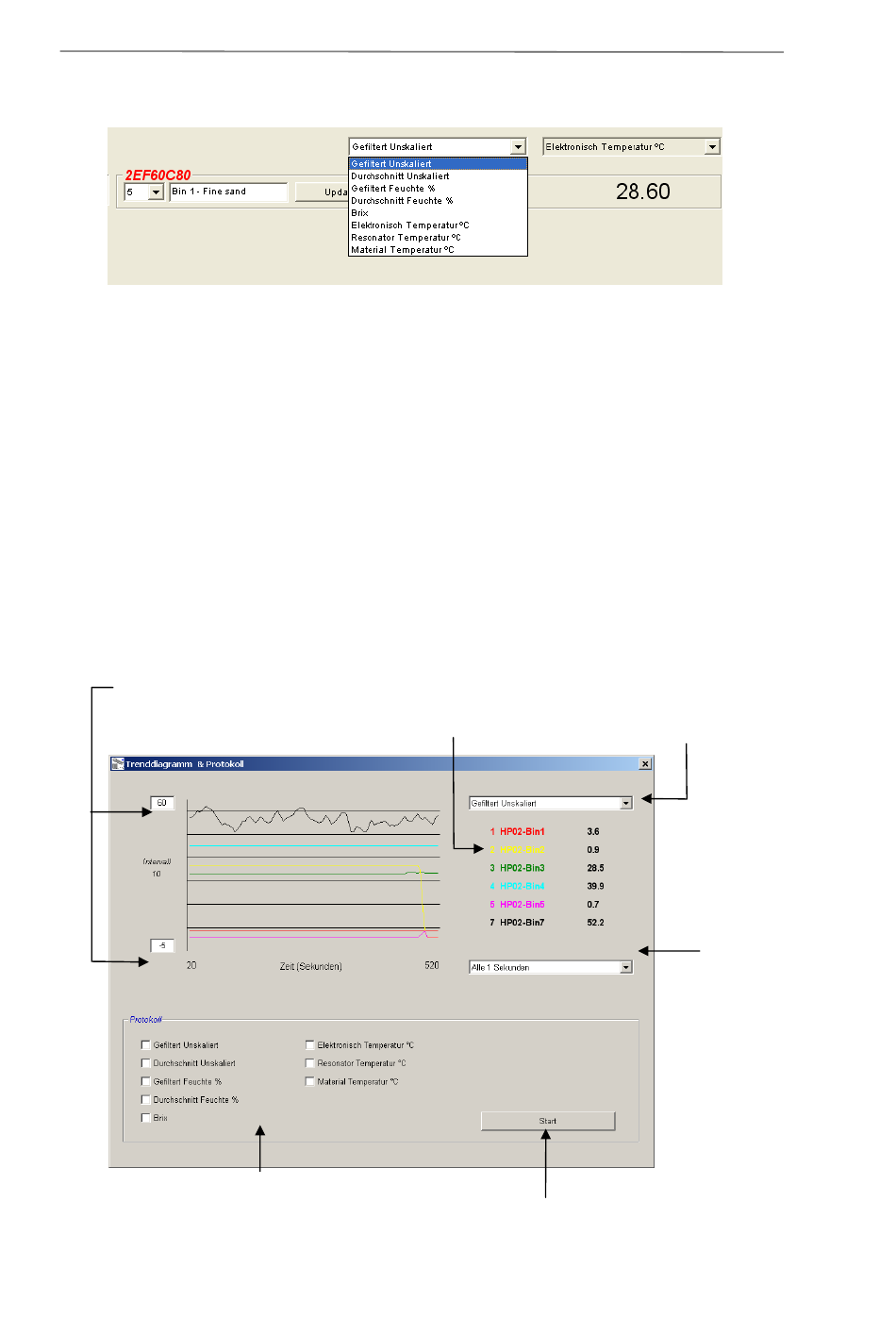

Sensormessungen
In den beiden Dropdownlisten können alle Variablen jedes Sensors dargestellt
werden. Diese Elemente sind in jedem Menü identisch. Beachten Sie, dass nicht
alle Variablen für jedes Sensormodell in der Liste zur Verfügung stehen. (Weitere
Informationen finden Sie in Anhang D 'Hardware'.) Bei Wahl einer Variable, die für
den jeweiligen Sensor nicht zur Verfügung steht, bleibt die Anzeige leer.
Eine vollständige Beschreibung der Sensor-Ausgangsvariablen finden Sie in
Anhang B.
Trenddiagramm und Protokoll
Durch Drücken der Schaltfläche "Trenddiagramm und Protokoll" auf der Sensorseite
aktivieren Sie die Diagramm- und Protokollfunktion. Hier sehen Sie alle
Ausgangsvariablen in grafischer Darstellung und können Messdaten in einer Datei
speichern. Auf dieser Seite werden alle auf der Sensorseite gewählten Sensoren
angezeigt.
Skalierung der Vertikalachse (Y).
Kann auf den erforderlichen
Arbeitsbereich eingestellt werden.
Protokoll-Feld:
Mit den Kontrollkästchen festlegen, welche
Ausgangsvariablen gespeichert werden sollen
HYDRO-COM HANDBUCH
18
HD0273DE REV. 1.0.1
Jeder Sensor erscheint in einer
anderen Farbe. Sensor-
messwert je nach gewählter
Ausgangsvariable.
.
KAPITEL 4
Gewünschte
Ausgangsvariable aus
dieser Liste wählen
Protokoll-
Intervall wählen
Start-Taste drücken, um die
Dateiprotokollierung zu beginnen
