KAPITEL 4
Trenddiagramm
Die Skalierung auf der Horizontalachse (X) ist auf 100 Teilungen festgelegt. Die
Zeitspanne beträgt somit 100 multipliziert mit dem Protokollintervall, das aus der
Dropdownliste "Protokollintervall" ausgewählt wurde. Wenn Sie z. B. den Messwert
alle 5 Sekunden protokollieren, umfasst die Zeitspanne der Horizontalachse 500
Sekunden.
Hydro-Com kann die Protokollierung alle 1, 2, 3, 5, 10 oder 60 Sekunden ausführen.
Das maximal mögliche Protokollintervall hängt von der Anzahl der Sensoren ab.
Folgende Tabelle zeigt die maximalen Protokollintervalle in Abhängigkeit von der
Anzahl der Sensoren.
Sollte das Protokollintervall nicht ausreichen, können Sie die Anzahl der Sensoren
im Netzwerk reduzieren, indem Sie auf der Sensorseite die nicht erforderlichen
Sensoren deaktivieren.
Sie können eine andere Ausgangsvariable (Temperatur/Feuchte/Unskaliert) auf
dem Trenddiagramm anzeigen, indem Sie den gewünschten Wert aus der
Dropdownliste wählen. Das Trenddiagramm wechselt nun umgehend auf den neu
gewählten Wert.

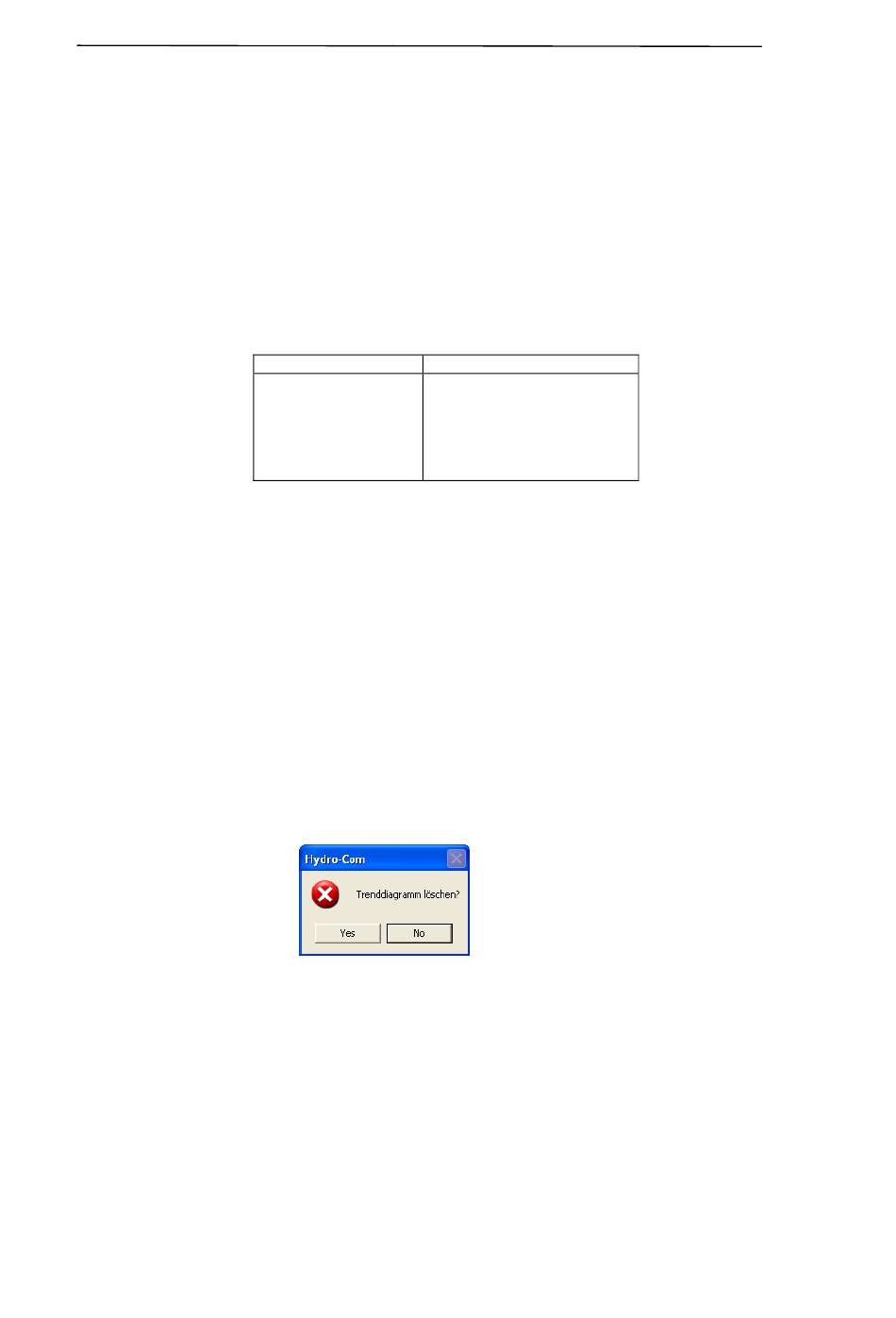

Bei einer Änderung des Protokollintervalls wird die Anzeige gelöscht. Bei Wahl
eines neuen Protokollintervalls aus der Dropdownliste erscheint folgende
Bestätigungsmeldung. Klicken Sie auf 'Ja' um die Protokollierung mit dem neuen
Intervall zu beginnen. Wenn Sie 'Nein' wählen, wird das Protokollintervall nicht
verändert, die Daten verbleiben im Speicher.
Dateiprotokolle
Die Sensordaten können mit den Schaltflächen 'Start' und 'Stop' im Feld "Protokoll"
gespeichert werden. Die jeweiligen Daten werden in einer Textdatei mit der Endung
'.log' abgelegt. Diese Daten werden mit Tabulatorzeichen formatiert und können so
in ein entsprechendes Programm (z. B. Microsoft Excel) zwecks weiterer Analyse
importiert werden.
Aktive Sensoren
1
2
3
4
5
6
Aktive Sensoren
1 x pro Sekunde
1 x pro Sekunde
2 x pro Sekunde
3 x pro Sekunde
5 x pro Sekunde
5 x pro Sekunde
HYDRO-COM HANDBUCH
HD0273DE REV. 1.0.1
SENSORSEITE
19
