KAPITEL 6
Prüfung des Analogausgangs

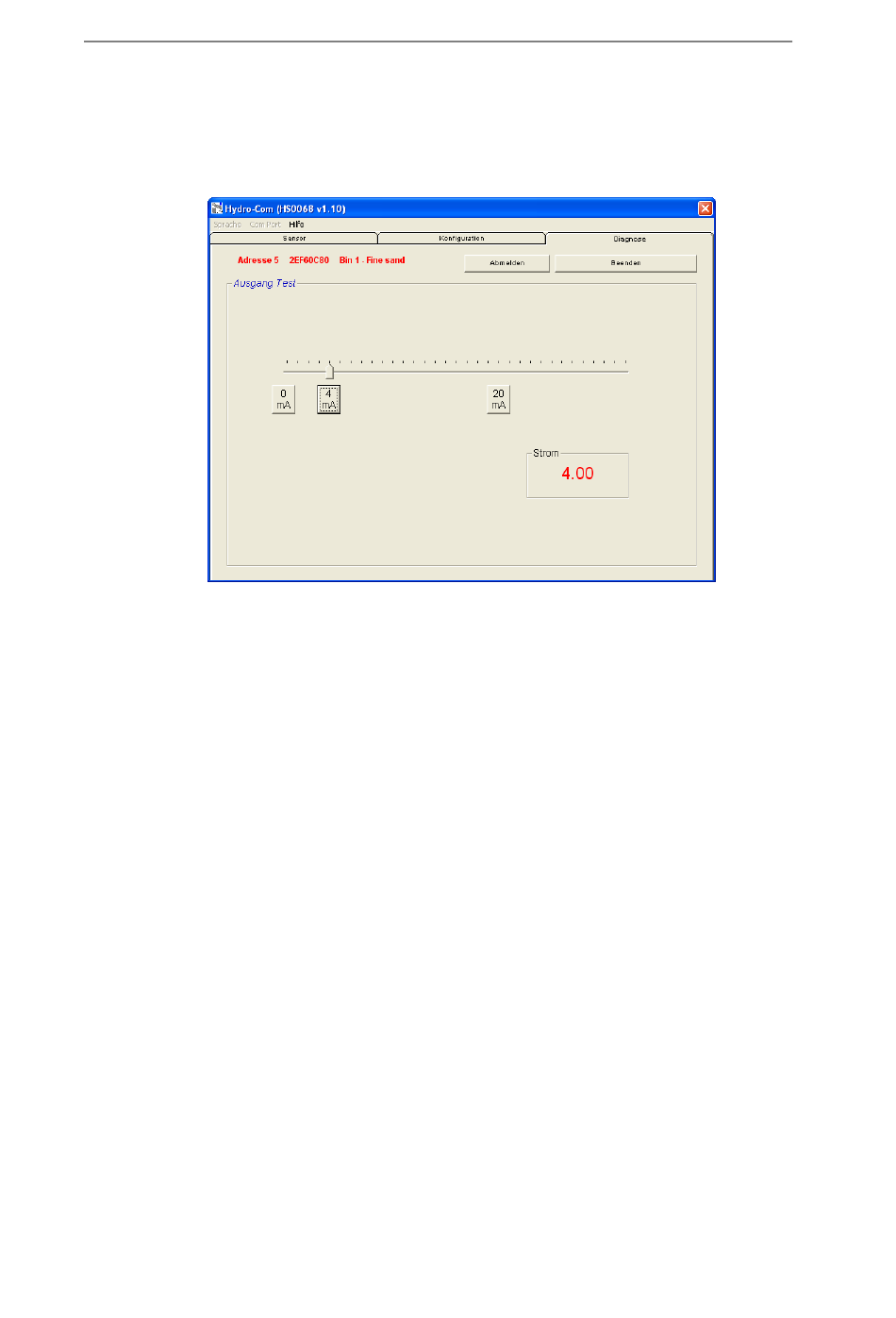

Der Funktionstest für den Analogausgang wird durch Drücken der Taste 'Analog-
Ausgang Test' zugänglich. Dadurch zeigt die Diagnoseseite folgendes an.
Auf diese Weise kann die Funktion des Analogausgangs geprüft werden oder die
Schnittstelle beispielsweise für eine Batch-SPS oder eine externe Anzeige kalibriert
werden.
Der Analogausgang wird über die Drucktasten 0mA, 4mA und 20mA sowie den
zugehörigen Schieberegler gesteuert. Damit wird der angezeigte Wert am Ausgang
abgegeben. Bei Sensoren mit einem zweiten Analogausgang werden beide
Ausgänge auf den angezeigten Wert eingestellt.
Drücken Sie die Taste "Beenden" um zur Diagnoseseite zurückzukehren.
Status (Feld)
Unter folgenden Umständen wechselt die Anzeige auf rot. Die Anzeige wird jeweils
folgendermaßen interpretiert:
Daten ungültig/gültig:
Digitaleingang 1:
Digital-Eingang/Ausgang 2: Zeigt den Ein/Aus-Status des zweiten digitalen Ein-
Zeigt an, ob sich die Sensormesswerte (Feuchte UND
Unskaliert) innerhalb der oberen und unteren
Grenzwerte befinden, die im Feld 'Mittelwertbildung' der
Konfigurationsseite eingestellt wurden.
Zeigt den Ein/Aus-Status des ersten Digitaleingangs
an.
/Ausgangs an.
DIAGNOSESEITE
HYDRO-COM HANDBUCH
31
HD0273DE REV. 1.0.1
