LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS
2

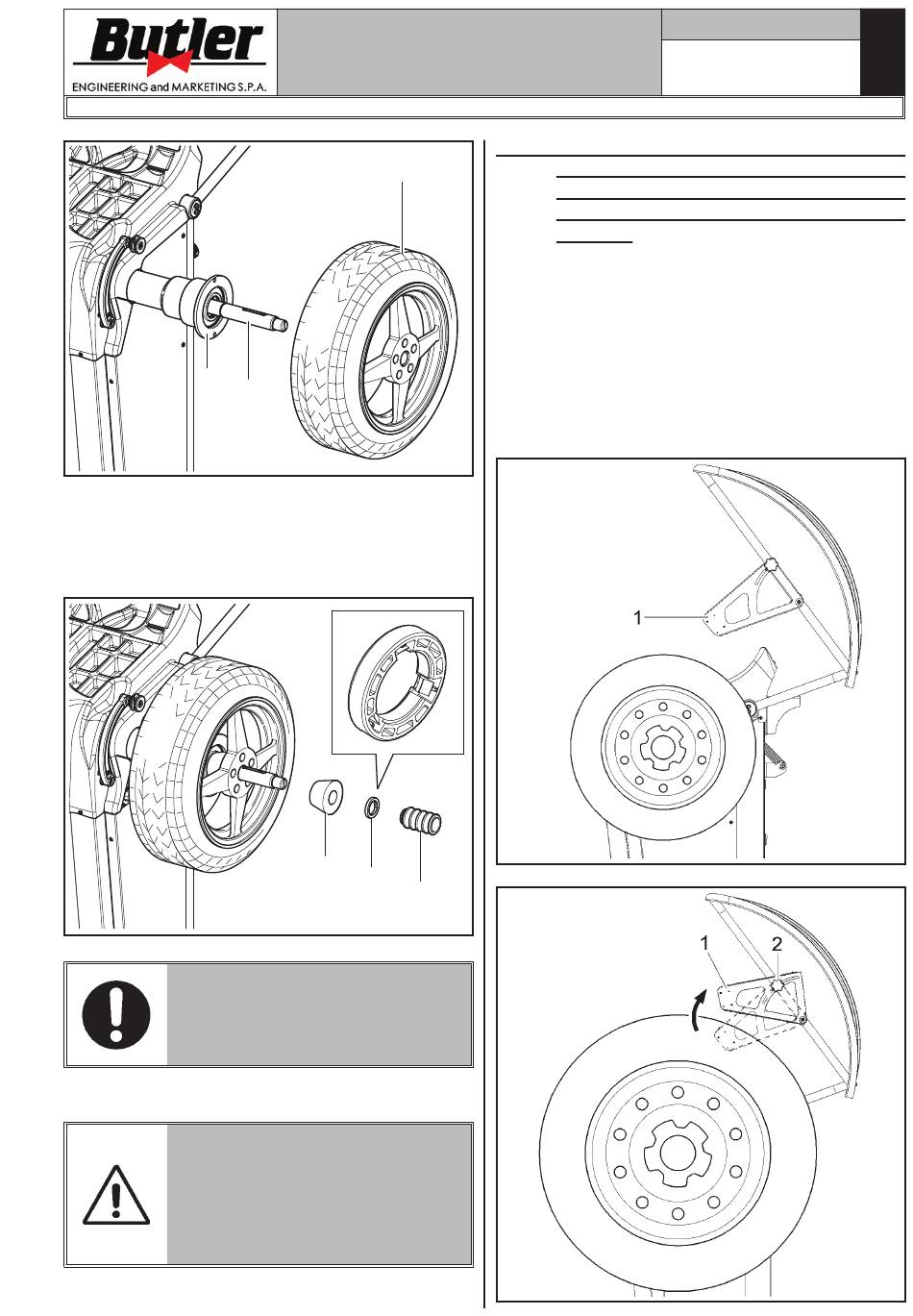

7. Den Konus montieren (Abb. 35 Pkt. 3). Die engere
Konusseite soll gegen das Rad gerichtet sein.
8. Den Druckring (Abb. 35 Pkt. 1) in die Buchse
(Abb. 35 Pkt. 2) einsetzen und alles gegen das
Rad bringen.
MAN MUSS DEN DRUCKRING
(ABB. 35 PKT. 1) MONTIEREN,
MIT DER SEITE DER ENTLADUN-
GEN ZUR MUFFE GERICHTET
(ABB. 35 PKT. 2).
Schließen die pneumatische Spindel beim Erheben
des passenden Steuerpedal.
GEHEN SIE BITTE BEIM ÖFFNEN
BZW. SCHLIESSEN DER SPINDEL
VORSICHTIG VOR. NÄHERN SIE
IHRE HÄNDE ODER ANDERE
KÖRPERTEILE NICHT DER SICH
IN BEWEGUNG BEFINDENDEN
SPINDEL.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 34
3
1
3
1
2
Abb. 35
12.3 Einstellung von Ultraschall-Sensor
Halterung (serienmäßig für LIB -
RAK355WS - LIBRAK355PWS Modelle)
(optional für LIBRAK355 - LIBRAK355P
Modelle)
Die Halterung des Ultraschall-Sensors (Abb. 36-37
Pkt. 1) muss benutzt in der "völlig gesenkt" Position
werden, wie es im Abb. 36 erklärt wird.
Bei Räder mit großem Durchmesser ist es möglich, den
Sensor am obersten Punkt zu verstellen, um das Rad
einfach auf der Spindel zu montieren (siehe Abb. 37).
Um diese Einstellung durchzuführen, entspannen Sie
das Handrad (Abb. 37 Pkt. 2) und stellen Sie die
Halterung in die gewünschte Position.
Am Ende spannen Sie das Handrad (Abb. 37 Pkt. 2).
Abb. 36
Abb. 37
1297-M008-4_B
Seite 24 von 68
