12.3 Einstellung von Ultraschall-Sensor
Halterung
Die Halterung des Ultraschall-Sensors (Fig. 28A-B
Pkt. 1) muss benutzt in der "völlig gesenkt" Position
werden, wie es im Abb. 28A erklärt wird.
Bei Rädern mit großem Durchmesser ist es möglich,
den Sensor am obersten Punkt zu verstellen, um
das Rad einfach auf der Spindel zu montieren (siehe
Abb. 28B).
Um diese Einstellung durchzuführen, entspannen Sie
das Handrad (Abb. 28B Pkt. 2) und stellen Sie die
Halterung in die gewünschte Position.
Am Ende spannen Sie das Handrad (Abb. 28B Pkt. 2).

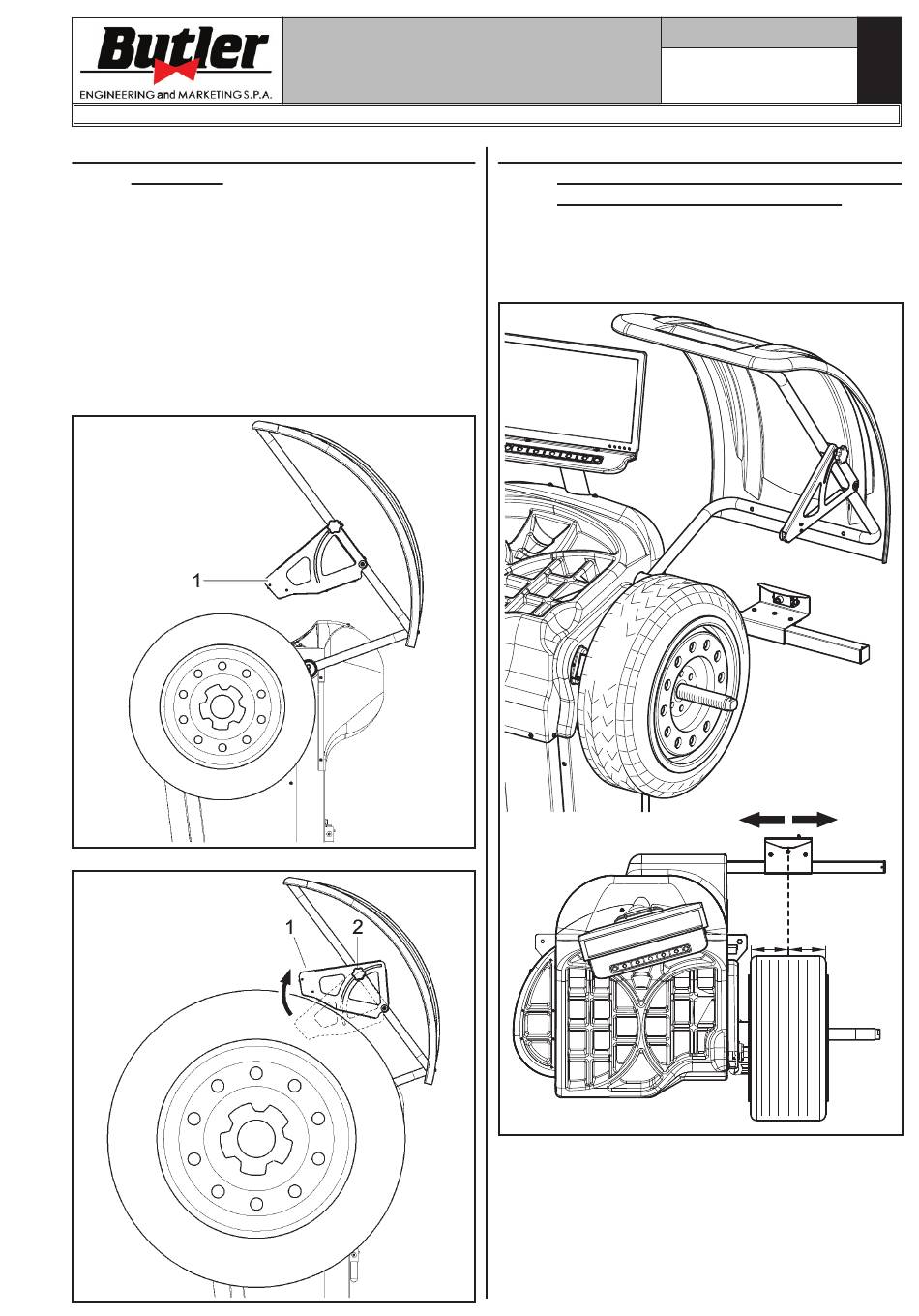

Abb. 28A
Abb. 28B
BEDIENUNGS- UND
WARTUNGSHANDBUCH
12.4 Richtige Positionierung der Run-out
Um sicherzustellen, dass die Erfassung "Run-out"-Rad/
Reifen korrekt ist, stellen Sie die Vorrichtung wie auf
Abb._29 dargestellt ist: den Sensor des Messgeräts
stellen, so dass er nach der Mittellinie des Reifens sei.
1297-M021-1_B
Seite 22 von 62
Vorrichtung rilevamento Run-out Au-
ßenseite des Reifens (Optional)
D
= =
Abb. 29
