8.2

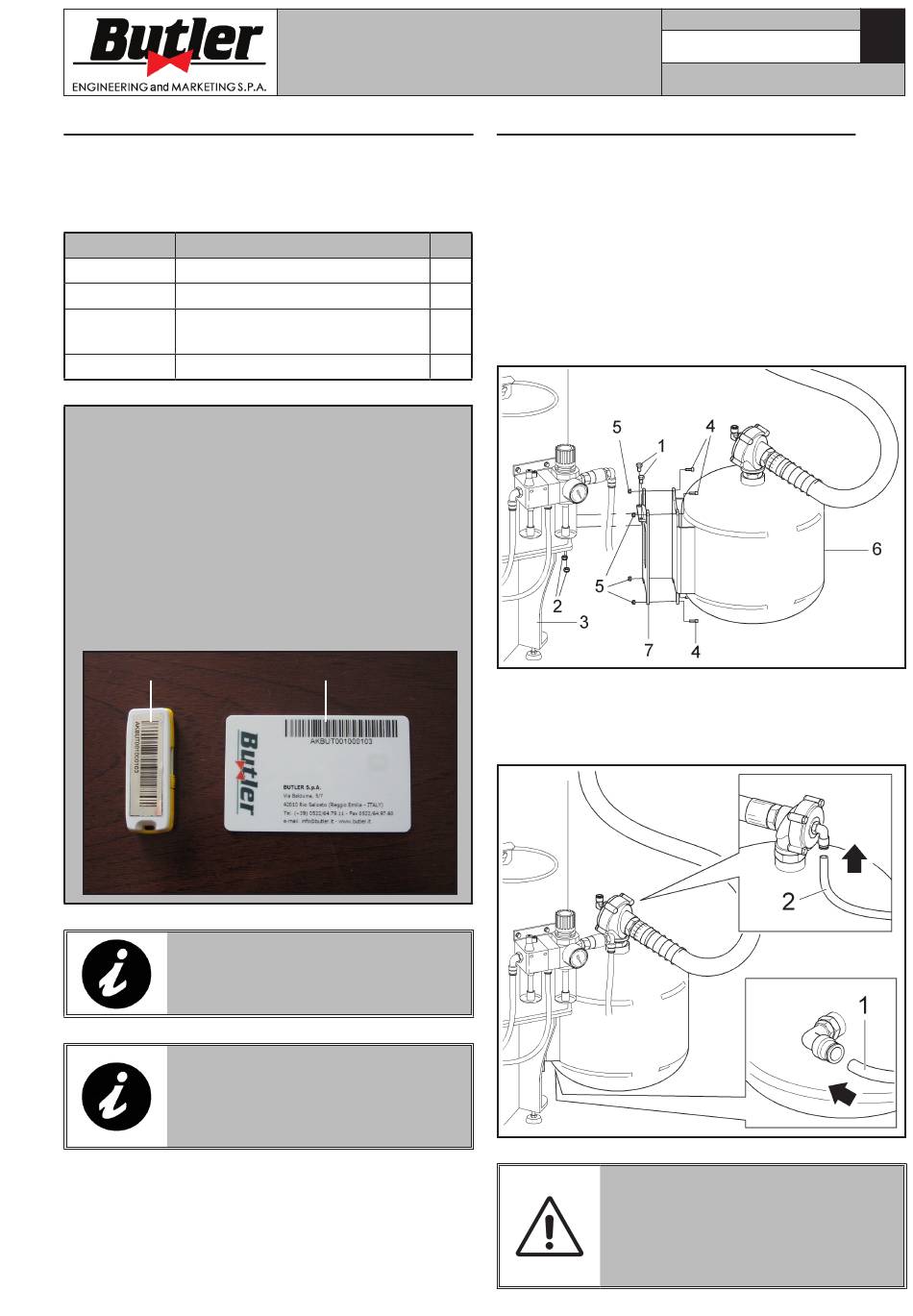

In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind.
Code
B1157000
Zweigesichtiger Kegel
710013421 Schutz für liegende Reifen
Wulstabdrückervorrichtung
G1000A124
28" mit Führungspin
G1000A152 Zapfen D.14 light truck Flansch
Neben dem Monitor, in einer separaten Schachtel,
wird jede Maschine mit einem Aktivierungs-Kit
ausgestattet (ACHTUNG: NICHT WERFEN!)
welches folgendes umfasst:
- SMART CARD (Pkt. 1) mit Seriennummer
ausgestattet (ACHTUNG: NICHT WERFEN!);
- USB (Pkt. 2) mit der gleichen Seriennummer
gekennzeichnet und enthält den Installationsfile
des PCs der Maschine. Er kann sowohl für den
Backup- Vorgang (Sicherung) als auch für den
Recovery-Vorgang (Wiederherstellung) der Daten
des PCs verwendet werden.
2
BEWAHREN SIE SORGFÄLTIG
SOLCHES MATERIAL AUF, WEL-
CHES NICHT ALS ERSATZTEIL
ERHÄLTLICH IST.
DAS HERSTELLERUNTERNEH-
MEN LEHNT JEGLICHE VERANT-
WORTUNG IN FALL DES VERLUS-
TES DER KARTE UND/ODER DES
USB-STICKS AB.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Beschreibung
1
8.3
Vorgehensweise bei der Montage
1. Den "Tubeless-Aufpumpersatz" an die Maschine
montieren, dabei folgendermaßen vorgehen:
- den Tank (Abb. 7 Pkt. 6) an dem Halterflansch
(Abb. 7 Pkt. 7) befestigen, dafür die mitgelieferten
Schrauben (Abb. 7 Pkt. 4) und Muttern (Abb. 7
N.
Pkt. 5) verwenden;
1
- die Flansch (Abb. 7 Pkt. 7) an der Maschine
1
(Abb. 7 Pkt. 3) befestigen, dafür die mitgelieferten
1
Schrauben (Abb. 7 Pkt. 1) und Muttern (Abb. 7
Pkt. 2) verwenden;
1
2. Den schwarzen (Abb. 8 Pkt. 1) und den blauen
Schlauch (Abb. 8 Pkt. 2) an den entsprechenden
Schnellanschlüsse anschließen, wie auf Abb. 8
dargestellt.
Abb. 8
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN
ANSCHLUSS, SIND DIE PEDALE
IN DIE NEUTRALE STELLUNG ZU
BRINGEN.
7104-M007-4_B
Seite 12 von 67
CAPTURE 4 - CAPTURE 4 FI
Abb. 7
