• 4 Löcher mit Durchmesser von 10 mm auf der
Bodenhöhe an der Löcher auf dem Bodenrahmen
machen;
• die Dübel (ausgeschlossenen von Lieferung) in die
Löcher stecken ein;
• die Maschine mit 4 M8x80 mm Schrauben (ausge-
schlossenen von Lieferung) (Abb. 4 Pkt. 1) (oder
mit 4 8x80 mm Stiftschrauben (ausgeschlossenen
von Lieferung)). Die Schrauben mit einem Anzieh-
drehmoment von 70 Nm ungefähr spannen.
9.2
In der Packung enthaltene Zubehörteile

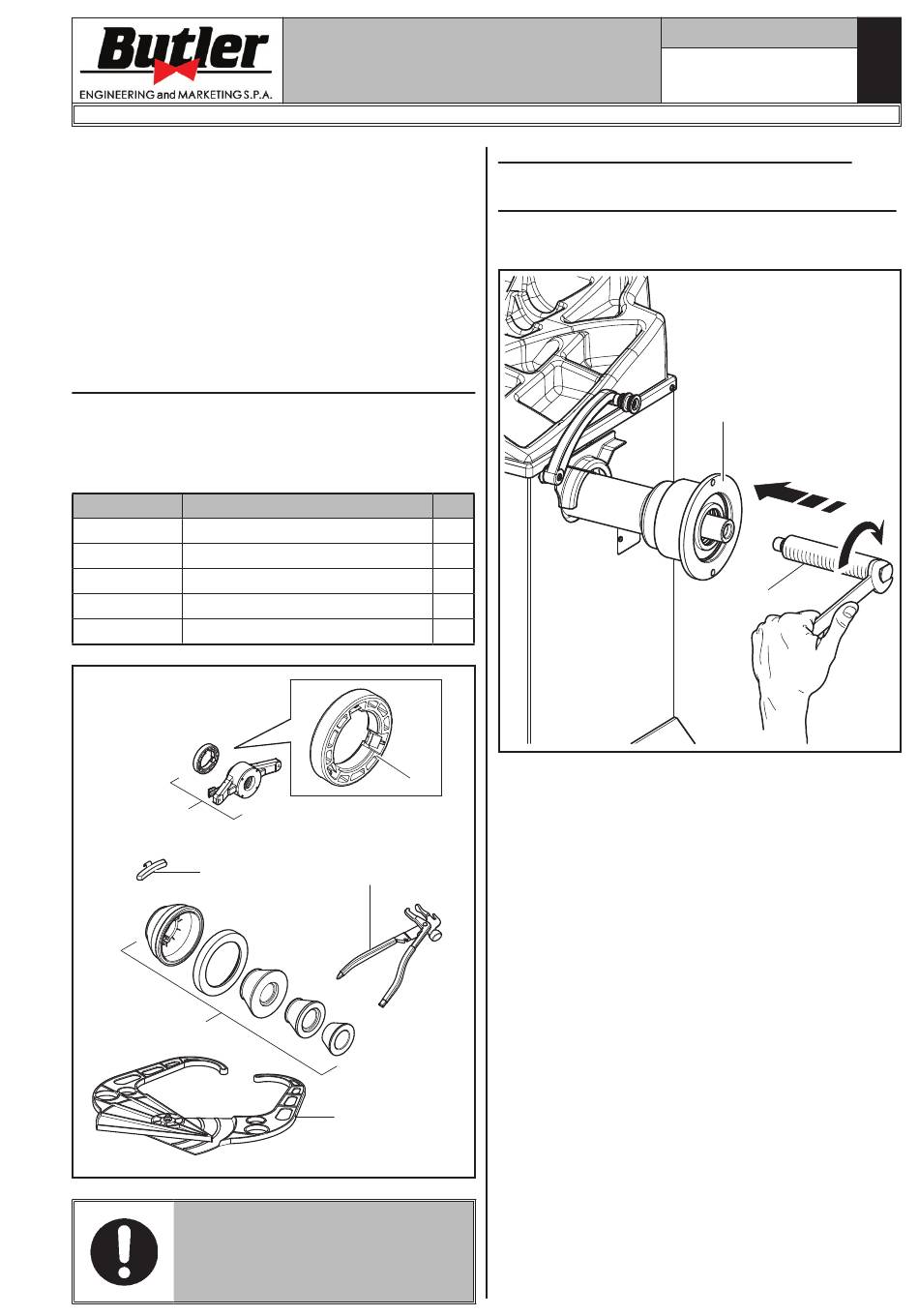

Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind (siehe Abb. 5).
Code
GAR101
Schnellspannmutter + Druckring
GAR111
Kegel + Schutzwanne
129571492
Taster
1300A004
Gewichtszange
999072
Wägensgegengewicht
Abb. 5
GAR101
999072
GAR111
MAN MUSS DEN DRUCKRING
(ABB. 5 PKT. A) MONTIEREN, MIT
DER SEITE DER ZÄHNE ODER
ENTLADUNGEN ZUR SPANNMUT-
TER GERICHTET (SIEHE ABB. 5).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Beschreibung
A
1300A004
129571492
LIBRAK340TOUCH
9.3
Vorgehensweise bei der Montage
9.3.1 Montage der Spindel auf den Flansch
Mit einem Sechskantschlüssel Spindel (Abb. 6 Pkt. 1)
auf den Flansch schrauben (Abb. 6 Pkt. 2).
N.
1
1
1
1
1
1296-M013-2_B
Seite 12 von 53
Abb. 6
2
1
D
